Амплитудная модуляция сигнала

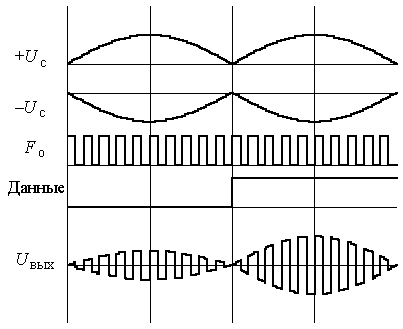

Двухуровневую амплитудную модуляцию (рис. 5.4), часто называемую амплитудной манипуляцией, можно осуществить несколькими способами.

Рис. 5.4

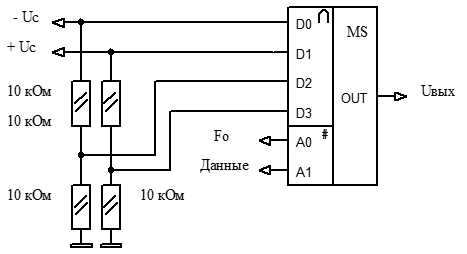

Один из них – аппаратный, использующий мультиплексор, осуществляющий коммутацию полного сигнала огибающей – U _с, + U _c, или уменьшенного в G раз с помощью резистивного делителя – U _с /2, + U _c /2 (рис. 5.5).

Рис. 5.5

Другой способ – уменьшение амплитуды сигнала огибающей программным путем непосредственно перед выводом точек в ЦАП. Значение информационного бита, модулирующего амплитуду, сохраняется в бите P1.1, который при выводе точек участвует в формировании амплитуды огибающей сигнала. В этом случае используется схема модулятора АМ-сигнала (рис. 5.6). Ниже приведен модифицированный фрагмент программы вывода огибающей в порт Р2:

	MOV	B,#1	;формирование коэффициента
	JB	P1.1,SIG	;деления амплитуды огибающей
	MOV	B,#G	;в соответствии с передаваемым битом
SIG:	CLR	A	;ввод в ACC очередной
	MOVC	A,@A+DPTR	;точки огибающей
	DIV	AB	;модуляция амплитуды
	MOV	P2,A	;вывод ее в ЦАП
	INC	DPTR	;адрес следующей точки

Важно помнить, что в этом случае в подпрограмме обработки прерываний необходимо сохранять регистры PSW и B.
