Формирование несущей частоты таймером ОЭВМ

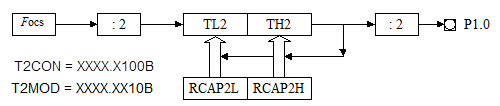

Несущая частота сигнала-переносчика может быть сформирована независимым генератором частоты (подробнее см. в разд. 7), однако при наличии в составе ОЭВМ таймеров/счетчиков имеется возможность использовать эти аппаратные структуры в качестве генераторов несущей частоты. Таймеры 0 и 1, запрограммированные в режим автозагрузки [1], периодически вырабатывают запросы прерывания, по которым можно выполнить команду CPL bit, используя в качестве переключаемого бита одну из линий любого из портов ввода/вывода. Формируемая таким способом частота не может быть выше единиц килогерц, поскольку частая обработка прерываний существенно снижает производительность микроЭВМ. Гораздо эффективнее вырабатывают несущую частоту ОЭВМ, снабженные таймером 2. Таймер 2 представляет собой двухбайтовый счетчик событий. TH2 – старший байт, TL2 – младший (по аналогии с регистром DPTR: DPH, DPL). Один из режимов его работы – режим генератора частоты. При этом в качестве входных импульсов таймера 2 используется частота, равная половине частоты кварцевого генератора процессора. При переполнении таймера 2 осуществляется перезагрузка регистров TH2, TL2 данными из двухбайтового регистра [RCAP2H, RCAP2L], одновременно происходит операция инвертирования выходного сигнала P1.0 (рисунок). Изменяя содержимое [RCAP2H, RCAP2L], можно управлять выходной частотой. Соотношение, связывающее частоту кварцевого генератора F osc, выходную частоту F 0 и [RCAP2H, RCAP2L], выглядит следующим образом: . Таким образом, если задана частота F 0, то минимальная частота кварцевого генератора F osc составляет 4 F 0 при [RCAP2H, RCAP2L] = 65 535. Для примера рассмотрим формирование частотно-манипулированного сигнала для двух частот: F 1 = 600 кГц и F 2 = 1500 кГц. Находим наименьшее общее кратное этих двух частот: F кр = 3000 кГц. Тогда минимальная частота кварцевого генератора процессора составляет F osc min = 12 000 кГц. Допустимые частоты: F osc = K F osc min, K – целое. При использовании F osc = 24 000 кГц [RCAP2H, RCAP2L] принимают значения:
Пример инициализации таймера 2 для использования его в качестве генератора частоты несущей 600 кГц:
