Окно DMX Output




Кнопка Channel

Кнопка Source

Кнопка Percent

Выберите кнопку [Percent] для отображения выпадающего меню со следующими пунктами:

· Percent – При выборе этого пункта все значения диммеров и параметров интеллектуальных приборов отображаются в виде процентов (0-100% и для 8-битных и для 16-битных параметров).

· DMX – При выборе этого пункта все значения диммеров и параметров интеллектуальных приборов отображаются в виде DMX-значений (0-255 для 8-битных параметров или 0-65535 для 16-битных параметров).

· Details (%) – При выборе этого пункта все значения диммеров и параметров интеллектуальных приборов отображаются в виде наименований значений (например, Red, Gobo 1), как они определены в данных прибора. Если значения параметра не определены, окно показывает числовые значения в процентах.

· Details (DMX) – При выборе этого пункта все значения диммеров и параметров интеллектуальных приборов отображаются в виде наименований значений (например, Red, Gobo 1), как они определены в данных прибора. Если значения параметра не определены, окно показывает числовые DMX-значения (0-255 или 0 – 65535).



При выборе кнопки [Source] окно Output Window отображает источник выходных данных, уточняя действующие выходные значения:

D Значение параметра по-умолчанию

P Блок программирования

M n Ячейка памяти n

S p/n Субмастер страница/номер



По-умолчанию окно Output Window показывает вид каналов.

При выборе кнопки [Channel] появится выпадающее меню, позволяя Вам набирать обзор каналов, интеллектуальных приборов или интенсивностей в окно Output Window.

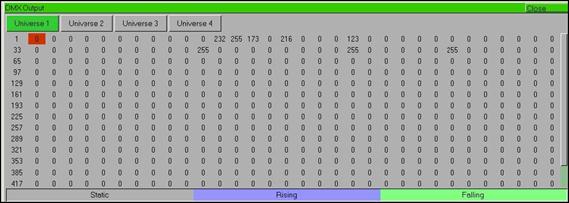

Окно DMX Output отображает выходные значения всех 512 каналов на одной из четырех DMX-шине. Имеются программные кнопки в окне для выбора, какую шину просматривать.

Для отображения окна DMX Output на мониторе нажмите кнопку [DMX Window] в окне Output Window.
