Полимерные композиционные материалы 2 страница

В сварочной технике смогут применяться армированные присадочные материалы. Например, алюминий или его сплав с 4% Cu, армированный небольшими долями волокон Al₂O₃ или SiC, успешно использовали для сварки плавлением алюминия и его сплавов. Армирующая фаза при сварке переходит в сварочный шов, способствуя его упрочнению.

Достаточно эффективно МКМ используются и в других областях техники и народного хозяйства. Однако эффективным применение МКМ оказывается только при выполнении следующих условий:

o специальное конструирование деталей и узлов конструкций с учетом особенностей свойств этих материалов;

o создание специальной технологии изготовления деталей, поскольку способы изготовления деталей из традиционных сплавов неприемлемы для композиционных материалов;

o осуществление контроля технологического процесса и качества исходных материалов и изделий на основных этапах их изготовления для обеспечения надежности материалов при длительной эксплуатации.

Необходимо иметь в виду, что МКМ, так же как и традиционные сплавы не являются универсальными. Использование их по назначению в той или иной конструкции рационально только в том случае, когда это является технически обоснованным и экономически целесообразным.

СВОЙСТВА ПОЛИМЕРНЫХ КОМПОЗИЦИОННЫХ МАТЕРИАЛОВ

Полимерными композиционными материалами (ПКМ), или пластиками, называют системы, состоящие из полимерной матрицы (связующего) и упрочняющего наполнителя в виде волокон или порошкообразных веществ.

В настоящее время создана целая индустрия ПКМ. Из них изготавливают баллоны для сжатых газов, корпусы ракетных двигателей, цистерны для нефтепродуктов, лопасти винтов вертолетов, трубы для химических веществ, авиационные шасси, волноводы, понтоны, корпусы лодок, ракетки для тенниса, ружейные стволы, удочки, печатные электросхемы, рессоры автомобилей и многие другие изделия.

Одним из факторов, сдерживающих широкое применение ПКМ, в частности стеклопластиков, была их сравнительно низкая жесткость. За последние годы в связи с разработкой новых сортов стеклянных волокон с повышенным модулем упругости, а также таких высокомодульных волокон, как углеродные, борные, карбидокремниевые, удалось резко повысить жесткость пластиков. Угле - и боропластики имеют модуль Юнга, близкий к стали, а по удельной жесткости в несколько раз превосходят промышленные металлы. Это дало возможность применять ПКМ в ответственных, сильно нагруженных конструкциях, которые раньше изготавливались исключительно из металлов.

Во многих случаях, когда от изделий требуется высокая несущая способность при минимальном весе, высокопрочные и высокомодульные пластики оказываются эффективнее металлов. Кроме высоких механических характеристик и низкого удельного веса к числу ценных качеств ПКМ следует отнести их стойкость к воздействию кислот, щелочей, органических растворителей, масел и морской воды. Армированные пластики технологичны, обладают высокой демпфирующей способностью и вибростойкостью, радиопрозрачностью, тепло- и электроизоляционными свойствами, нечувствительностью к магнитному полю. Технологические процессы их производства можно полностью автоматизировать и механизировать, изделия из них имеют красивый внешний вид и не требуют специальной защитной окраски.

Основные преимуществами новых ПКМ по сравнению с МКМ: простота изготовления, технологичность, дешевизна, низкая плотность. Основной их недостаток - ограниченный температурный интервал эксплуатации, сравнительно низкие значения межслойной сдвиговой прочности и отрыва. Современные полимерные связующие могут обеспечить работоспособность изделий из них до температур, не превышающих 300 - 400°С.

ПОЛИМЕРНЫЕ СВЯЗУЮЩИЕ

СВЯЗУЮЩЕЕ - это вещество или группа веществ, используемых в качестве матрицы в ПКМ. Выбирают связующее, в зависимости от требований, предъявляемых к механическим и физико-химическим свойствам ПКМ. Оно должно обеспечить заданную форму изделия, монолитность материала, и требуемый уровень тепло- и электропроводности и термического расширения, перераспределение напряжений, коррозионную стойкость, возможность переработки применяемыми в промышленности методами и экономическую эффективность. Обычно полимерные связующие аморфны и не имеют определенной точки плавления.

В качестве связующих в ПКМ применяют синтетические высокомолекулярные вещества различного химического состава - полимеры, которые были рассмотрены подробно ранее в разделе органические полимерные материалы.

Следует напомнить, что молекулы полимеров представляют собой соединения, состоящие из большого числа элементарных звеньев - мономеров. Строение молекул полимеров и химическая природа мономеров определяют свойства полимерных материалов.

Как было отмечено ранее, по поведению при нагреве и охлаждении полимерные материалы принято разделять на термопластичные и термореактивные.

В качестве связующих для конструкционных ПКМ, работающих под нагрузками, в подавляющем большинстве случаев используют термореактивные смолы.

Выбор связующего определяет особенности технологии изготовления ПКМ и его эксплуатационные свойства. Наиболее широко в производстве конструкционных ПКМ применяют эпоксидные, полиэфирные, фенольные, кремнийорганические и полиамидные смолы.

ВИДЫ ПОЛИМЕРНЫХ КОМПОЗИЦИОННЫХ МАТЕРИАЛОВ

Некоторые из полимерных конструкционных материалов были рассмотрены при изучении темы «Пластмассы» в разделе «Термореактивные полимеры». Это такие материалы как асбоволокниты, стекловолокниты, гетинакс, текстолит, древеснослоистые пластики, материал СВАМ. Здесь будут рассмотрены другие виды полимерных композиционных материалов.

Стеклопластики - это ПКМ, содержащие в качестве наполнителя стеклянные волокна.

Стеклопластики - одни из первых конструкционных материалов на полимерной основе. Они наиболее полно изучены, их давно применяют в промышленности. В настоящее время выпускают стеклопластики с ориентированным (однонаправленным и перекрестным) и неориентированным (хаотичным) расположением волокон. В первом случае в качестве арматуры используют непрерывные, во втором случае - дискретные (рубленые или штапельные) волокна. Стекловолокно может иметь круглое или профильное сечение, быть сплошным или полым.

Ориентированные стеклопластики. Однонаправленные стеклопластики получают формованием набора слоев стеклошпона или намоткой на оправку пропитанных стеклянных жгутов. Характерный пример однонаправленного стеклопластика - стекловолокнистый анизотропный материал - СВАМ.

Наибольшую прочность и жесткость однонаправленные стеклопластики имеют вдоль волокон. Использование высокопрочных стеклянных волокон марок Е и ВМ-1 позволяет получить прочность однонаправленных стеклопластиков в направлении волокон 1600 – 2100 МПа, при этом удельная прочность в несколько раз выше, а модуль упругости имеет примерно такую же величину, как у лучших алюминиевых сплавов (табл. 4.3).

Однако прочность однонаправленных стеклопластиков в направлении, перпендикулярном к осям волокон, очень низка, она определяется в основном свойствами связующего и составляет несколько килограммов сил на квадратный сантиметр.

Перекрестноармированные ориентированные стеклопластики лишены этого недостатка. Их получают укладкой стеклошпона, нитей или жгутов в различных направлениях или с использованием в качестве арматуры стеклотканей (стеклотекстолиты). Изменяя соотношение числа монослоев в различных направлениях, можно в широких пределах регулировать прочность и модуль Юнга стеклопластиков.

Механические свойства стеклотекстолитов можно варьировать, применяя различные марки волокон, идущих на изготовление стеклотканей, виды переплетения волокон в ткани (сатиновое, саржевое, полотняное), соотношение чисел волокон по основе и утку.

Таблица 4.3 – Физико-механические характеристики

некоторых конструкционных материалов

Материал	Плотность г/см^3	Разрушающее напряжение при растяжении sр, МПа	Модуль упругости при растяжении Е, кгс/мм^2
Однонаправленный стеклопластик на основе:
волокна Е	2,1
волокна ВМ-1	2,2
Ортогонально-перекрестный стеклопластик СВАМ (волокно Е):
10:1	1,9
1:1	1,9
Стеклотекстолит на основе волокна ВМ-1	1,95
Сталь 30ХГСА	7,85
Дуралюмин Д16	2,8

К числу новых ПКМ следует отнести стеклопластики, армированные полыми и профильными стеклянными волокнами. Стеклопластики с полыми волокнами меньше весят, у них повышенные удельные прочность и жесткость

при изгибе и сжатии. Кроме того, эти стеклопластики имеют низкую величину диэлектрической постоянной и достаточно прозрачны.

В ПКМ с полыми волокнами сложно обеспечить высокое качество самих волокон; кроме того, у них повышенное водопоглощение. Профильные волокна имеют сравнительно низкую прочность при растяжении (» 1400 МПа), что вызвано недостатками метода их формования.

Однонаправленные стеклопластики используют для изготовления профильных изделий - уголков, швеллеров, тавров, трубок; их применяют для усиления и снижения массы металлических конструкций - баллонов внешнего и внутреннего давлений.

Материалы с перекрестным армированием применяют в различных строительных конструкциях типа оболочек, в секциях крыльев, хвостового оперения и фюзеляжа самолетов. Из этих материалов получают плиты, трубы, контейнеры, корпусы ракетных твердотопливных двигателей, сосуды высокого давления, лопасти вертолетов, радиолокационные обтекатели, топливные баки, авиационную броню, корпусы машин, пресс-формы, предохранительные кожухи станков, изоляторы для электродвигателей и трансформаторов, футеровку емкостей для химического машиностроения и многие другие изделия для различных областей техники.

Один из существенных недостатков ориентированных пластиков - их низкая прочность при межслоевом сдвиге. Этот недостаток в значительной степени преодолен в стеклопластиках с пространственным армированием. Получают его, применяя в качестве наполнителя многослойные пространственно сшитые стеклоткани. При этом сдвиговая прочность КМ возрастает в 2 - 2,5 раза, но из-за существенного искривления волокон уменьшается прочность при растяжении.

Неориентированные стеклопластики содержат хаотично расположенные в плоскости (реже в пространстве) короткие волокна и характеризуются большей, чем у ориентированных пластиков изотропией свойств. Их прочность и жесткость меньше, но в то же время и цена ниже, чем у ориентированных пластмасс. К числу неориентированных стеклопластиков относят пресс - волокниты. Их получают из стекловолокон длиной 5 - 100 мм и частично отвержденного связующего формованием в пресс - формах при высоких давлениях. Физико-механические свойства некоторых отечественных волокнитов приведены в таблице 4.4.

Отечественная промышленность выпускает также стеклопластики на основе матов (стеклохолстов) из хаотично расположенных нитей или штапельных волокон, скрепленных между собой механически (прошивкой) либо с помощью различных эмульсий и смол. Маты, совместно со связующим, подвергают контактному или вакуумному формованию. Такие стеклопластики самые дешевые.

Таблица 4.4 – Физико-механические свойства некоторых

отечественных пресс волокнитов

Показатели	АГ-4В	33-18В	П-5-2	КМС-9	РТП-170	РТП-200
Плотность, г/см^3	1,7-1,9	1,9	1,7-1,8	1,6 –1,9	1,7–1,85	1,75-1,85
Разрушающее напряжение, при:
растяжении, МПа		130-180	-	15-18	-	-
изгибе, МПа
сжатии, МПа
ударная вязкость, кДж/м^2

К неориентированным стеклопластикам относятся также материалы, получаемые одновременным напылением рубленных волокон и связующего на форму. Такая технология позволяет механизировать получение заготовок и снизить стоимость ПКМ.

Неориентированные пластики применяют в производстве светопрозрачных покрытий для теплиц, корпусов лодок, автомобилей, мебели, дачных домиков, покрытий полов, облицовки бетонных и железобетонных конструкций, силовых деталей электрооборудования и др.

В настоящее время в стоматологии для пломбирования, протезирования и восстановления анатомической формы зубов применяются также полимерные композиционные материалы, которые можно отнести к стелопластикам. Таким материалом, например, является светоотверждаемый микрогибридный композиционный пломбировочный материал ”LATELUX”. Матрицей этого материала являются термореативные полимерные материалы, а наполнителем мелкозернистое барий-алюминий-боросиликатное стекло и диоксид кремния со средним размером частиц 0,6 мкм. Содержание наполнителя составляет 60,8%. Затвердевает материал под воздействием видимого света в течении 60 с на глубину 4,5 - 6,0 мм.

Углепластики - это ПКМ, содержащие в качестве наполнителя углеродные волокна. В литературе углепластики называют также карбоволокнитами, карбопластами и углеродопластами.

В зависимости от температуры нагрева исходных волокон получают низко- и высокомодульные углеродные волокна, которые выпускают в виде жгутов и лент различной ширины.

Углепластики с низкомодульными волокнами в качестве конструкционных не используют. Из них изготавливают токопроводящие, теплозащитные и антифрикционные материалы.

Для конструкционных углепластиков характерны низкая плотность высокий модуль упругости, прочность, термостойкость, низкий коэффициент линейного расширения, высокие тепло- и электропроводность.

Свойства материалов определяются материалом связующего, свойствами, концентрацией и ориентацией волокон. Углепластики на основе эпоксидных смол имеют высокие характеристики прочности при температурах ниже 200°С.

По удельной прочности и жесткости углепластики оставляют далеко позади стеклопластики, сталь, алюминиевые и титановые сплавы.

В углепластиках, предназначенных для длительной работы при температурах до 250°С, используют фенольные смолы, до 300°С - кремнийорганические и до 330°С - полиимидные связующие.

Разрабатываются связующие с рабочими температурами до 417°С.

Еще более выраженным, чем у стеклопластиков, недостатком углепластиков является низкая прочность при межслоевом сдвиге. Это связано со слабой адгезией полимеров к углеродным волокнам.

Анизотропия свойств у углепластиков выражена еще более резко, чем у стеклопластиков. Связано это с тем, что отношение модулей упругости наполнителя и связующего у углепластиков существенно выше, чем у стеклопластиков. Кроме того, для углепластиков характерно наличие разницы между упругими свойствами самих волокон вдоль оси и перпендикулярно к ней, что приводит к дополнительной анизотропии.

Углепластики отличает высокое сопротивление усталостным нагрузкам. По величине предела выносливости на единицу массы углепластики значительно превосходят стеклопластики и многие металлы. Ценное свойство углепластиков - их высокая демпфирующая способность и вибропрочность. По этим показателям углепластики превосходят металлы и некоторые другие конструкционные материалы.

Сочетание высокой жесткости, усталостной и вибрационной прочности делает углепластики перспективным материалом для конструкций, которые работают в условиях возможного возникновения флаттера (обшивки самолетов, лопасти вентиляторов двигателей и т.п.) и для других деталей летательных аппаратов.

Характерная особенность углепластиков - высокая теплопроводность, которая зависит от объемной доли и ориентации волокон, а также от направления теплового потока. Так, теплопроводность однонаправленного углепластика на эпоксидном связующем в направлении оси волокон составляет около 13 ккал/(мּСּч), что близко к теплопроводности титана, а в перпендикулярном направлении она равна 0,54 - 0,8 ккал/(мּСּч), что всего в 1,5 - 2 раза выше, чем у стеклопластиков.

Углепластики обладают достаточно высокой электропроводностью, что позволяет применять их как антистатические и электрообогревающие материалы.

В некоторых случаях применение в качестве наполнителя только углеродных волокон не обеспечивает необходимую вязкость, эрозионную стойкость, прочность при сжатии, растяжении и сдвиге. Тогда связующие одновременно армируют углеродными и стеклянными или углеродными и борными волокнами. Комбинированное армирование позволяет расширить диапазон значение прочности, жесткости и плотности ПКМ. Полимерные материалы, армированные углеродными и стеклянными волокнами, называют углепластиками или карбостекловолокнитами. Полимерные материалы, в которых в качестве наполнителя используются углеродные и борные волокна, называют углеборопластиками или карбобороволкнитами.

Применяются углепластики в первую очередь в таких отраслях новой техники, как космонавтика, авиация и ядерная техника. Именно здесь нужны материалы с высокой прочностью и жесткостью при низкой плотности. Кроме того, относительно высокая (по сравнению со стеклопластиками и металлами) стоимость этих ПКМ, обусловленная недостаточно большими пока масштабами производства, для этих областей промышленности не становится препятствием.

В космической технике углепластики применяют для солнечных батарей, баллонов высокого давления, теплозащитных покрытий.

ПКМ с углеродными волокнами используют в качестве конструкционных радиационно-стойких материалов для рентгеновской аппаратуры и космических приборов, изготовления контейнеров, используемых в ядерных экспериментах (графит имеет малое сечение захвата нейтронов).

Химическая стойкость углепластиков позволяет применять их в производстве кислотостойких насосов, уплотнений и т.д.

Углеродные волокна имеют низкий коэффициент трения - и это дает возможность использовать их в качестве наполнителя для различных связующих, из которых делают подшипники, прокладки, втулки, шестерни.

УУКМ - углерод-углеродные композиционные материалы, представляют отдельную группу углепластиков, у которых армирующим волокном является углеродное волокно, а матрицей пироуглерод, кокс каменноугольного и нефтяных пеков и стеклоуглерод.

Свойства углеродных волокон были рассмотрены ранее. Матричные материалы представляют собой, как правило, одну из переходных форм углерода, которые были рассмотрены ранее при изучении свойств графита.

Свойства УУКМ аналогичны свойствам других углепластиков. Однако их отличает то, что для них характерно некоторое улучшение механических свойств с повышением температуры. Это объясняется релаксацией внутренних напряжений за счет улучшения пластических свойств при повышенных температурах и “залечиванием” дефектов вследствие термического расширения материала при повторном нагреве до температуры изготовления. На рисунке 4.9 показано изменение прочности при испытаниях на растяжение с изменением температуры УУКМ. Как видно, прочность на растяжение в направлении осей z и x увеличивается. С увеличением температуры увеличивается и коэффициент линейного термического расширения и теплопроводности.

Применяются УУКМ в авиастроении для изготовления тормозных дисков толщиной не более 25 мм. Диски эксплуатируются в самолетах “Конкорд”. Для самолета “Мираж -2000” используют конструкции тормозных дисков из УУКМ марки “Сепкарб - 45” и “Сепкарб - 43”. Это позволяет снизить массу тормозных систем на 42 - 48%.

Применяются УУКМ в возвращаемых космических объектах. Так в программе “Apollo” из УУКМ “Пирокарб - 406” изготавливали наружную стенку контейнера для хранения капсулы с изотопами.

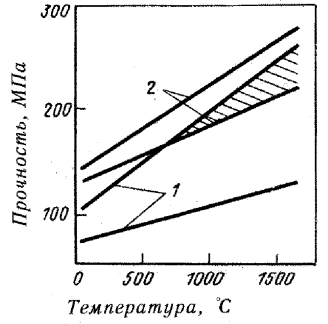

Рисунок 4.9 – Зависимость прочности при испытаниях на

растяжение УУКМ от температуры

(УУКМ трехмерного армирования;

распределение прядей 2 х, 2 у, 3 z;

прочность на растяжение в направлениях:

1- х, 2 – у)

Для теплозащиты космического корабля “Шаттл” используется углерод-углеродный композиционный материал, сохраняющий прочность при нагреве до температур 1650°С.

В металлургической промышленности из УУКМ изготавливают пресс-формы для горячего прессования тугоплавких металлов и сплавов. Эти пресс-формы отличаются высокой прочностью, термостабильностью, высоким сопротивлением к термическому удару, малой массой, химической инертностью, способностью быстро охлаждаться и, кроме того, более длительным сроком эксплуатации. Штампы из УУКМ сохраняют прочность до температур 1000°С. Наиболее часто используется композиционный материал марки “Карбитекс”. Его применение позволяет снизить массу штампа, по сравнению с металлическим в 100 раз.

В машиностроении для изготовления подшипников скольжения используются антифрикционные материалы марки НИГРАН, НИГРАН-В на основе графитов, пропитанных полимерными связующими.

В медицине УУКМ имеют перспективу использования для изготовления армирующих пластинок для соединения костей при переломах, изготовления сердечных клапанов, имплантируемых зубов, зубных протезов.

В реактостроении углерод-углеродные материалы применяются для изготовления узлов активной зоны высокотемпературных водоохлаждаемых реакторов.

В электротехнике УУКМ может применяться для создания нагревательных элементов при рабочих температурах до 3000°С.

Боропластики (бороволокниты) - это ПКМ, в которых как арматуру используют борные волокна.

Диаметр борных волокон 90 - 150 мкм, в то время как диаметр элементарных углеродных волокон 5 - 7 мкм. Борную арматуру применяют в виде арматурных нитей, однонаправленных лент различной ширины, листового шпона и тканей.

Свойства. Плотность боропластиков 2,2 г/см³ - выше, чем углепластиков. Но большой диаметр волокон обеспечивает большую устойчивость изделий из них под действием сжимающих нагрузок. Наибольшую прочность и жесткость удается реализовать в однонаправленных боропластиках вдоль оси волокон.

Недостатком однонаправленных боропластиков, как и других ПКМ с такой текстурой, является низкая прочность и жесткость в направлениях, перпендикулярных к оси волокон. Чтобы повысить эти характеристики используют перекрестное армирование с расположением слоев под углами 90, 60 и 45°. Перекрестно армированные боропластики имеют меньшую анизотропию свойств.

ПКМ с борными волокнами имеют высокие значения предела усталостной прочности, который очень слабо зависит от температуры испытаний в пределах работоспособности связующего.

Сочетание перечисленных свойств делает целесообразным применение боропластиков в изделиях, работающих в условиях вибрации.

Как и для углепластиков, для боропластиков в качестве связующего чаще всего используются эпоксидные смолы. Термостойкие связующие для своего отверждения нуждаются в больших давлениях и высоких температурах; часто бывает трудно обеспечить отсутствие в них пор, пористость может доходить до 7 -20%.

Борные волокна относятся к классу полупроводников, что позволяет получать в армированных ими ПКМ сравнительно высокие значения тепло- и электропроводности.

Применяются боропластики, как и углепластики, в космической и авиационной технике. Их высокая прочность и жесткость при сжатии используется при конструировании несущих частей летательных аппаратов - балок, панелей и т.д. Например, если металлическая двутавровая балка работает на изгиб, то ту ее полку, на которой действуют сжимающие напряжения, усиливают пластинами из боропластика, а другую полку, работающую на растяжение, упрочняют углепластиком. Масса такой балки на 20 - 30% ниже, чем масса балки из алюминиевых сплавов при одинаковой несущей способности.

В настоящее время проектируется применение боропластиков в лопастях несущих и хвостовых винтов и в трансмиссионных валах вертолетов, в стойках шасси, отсеках фюзеляжа, обшивке крыльев самолетов, в дисках компрессоров газотурбинных двигателей. В перспективе использование боропластиков в корпусных деталях, работающих при всестороннем или одноосном сжатии, в трубах, сосудах внутреннего давления. Замена металлических изделий боропластиковыми позволяет снизить их массу, повысить удельную жесткость, статическую прочность предел выносливости и вибропрочность.

Металлопластики - это ПКМ, содержащие в качестве наполнителя металлические волокна.

Наиболее широко как наполнитель для металлопластиков применяют стальную проволоку. Она недорога, промышленностью выпускается в широких масштабах, при технологических операциях практически не утрачивает своей прочности.

По сравнению с другими ПКМ у металлопластиков повышенная ударная вязкость и статическая усталость (т.е. они мало разупрочняются во времени), меньший разброс свойств, высокая эрозионная стойкость.

Недостаток металлопластиков, армированных стальными волокнами, - их высокий удельный вес, поэтому удельная прочность у них ниже, чем у боро-, угле- и стеклопластиков, а удельная жесткость приближается к последним. Этого недостатка лишены металлопластики, армированные бериллиевой проволокой. Эти материала перспективны. Но, чтобы металлопластики, в которых они используются как наполнитель, оказались конкурентоспособными с другими ПКМ, необходимо повысить пластичность бериллиевых проволок. Кроме того бериллий токсичен, поэтому при работе с ним нужно соблюдать специальные меры техники безопасности.

Металлические волокна часто добавляют в боро- и углепластики. Это повышает вязкость разрушения, сопротивление распространению трещин, эрозионную стойкость, теплозащитные характеристики.

Карбидопластики - это ПКМ, содержащие в качестве наполнителя волокна карбидов. В настоящее время исследуются свойства связующих с волокнами карбида кремния SiC.

Пока карбидопластики имеют несколько меньшую прочность, чем боропластики, но больший модуль Юнга. Это вызвано тем, что выпускаемые в настоящее время волокна SiC менее прочны при низких температурах чем борные, но обладают большей жесткостью.

Использовать волокна SiC в качестве наполнителя целесообразно для термостойких связующих. Преимущество карбидокремниевых волокон перед борными в их меньшей чувствительности к повышенным температурам, большей высокотемпературной прочности и длительной прочности. Поэтому карбидопластики, вероятнее всего, найдут применение в качестве материалов для изделий высокотемпературного назначения.

Органопластики (органоволокниты) - это ПКМ, содержащие в качестве наполнителя органические волокна. Это самый старый вид ПКМ, появившийся в начале 20 века. Частично эти виды ПКМ рассматривались ранее в разделе «Термореактивные пластмассы».

В начале развития их армировали природными органическими волокнами - хлопчатобумажными, льняными, джутовыми, целлюлозными. Однако недостаточно высокий уровень прочности, жесткости, термостойкости и дефицитность природных волокон привели к постепенному вытеснению их синтетическими волокнами - капроном, нитроном, найлоном, лавсаном и др. Отличительные особенности органопластиков - их низкая плотность, высокая стабильность свойств, низкая пористость, повышенная пластичность и ударная вязкость, низкая теплопроводность (в 2 - 3 раза ниже, чем у стеклопластиков).

В последние годы разработаны новые типы органических волокон, из которых наиболее прочны и жестки волокна марки RKD - 49 (фирмы “Du Pont” - США) на основе ароматических полиамидов.

Недостаток органопластиков их низкая прочность при сжатии.

Иногда изготавливают, так называемые, самоармированные органоволокниты. Это материалы, в которых матрица и арматура имеют одинаковый химический состав, но различную структуру. Так, полиамидные смолы армируют полиамидными волокнами.

Органопластики используют в качестве конструкционных материалов (преимущественно с волокнами типа RKD - 49). Их применение в сотовых конструкциях, панелях пола и потолка, дверях, перегородках и задних стойках крыльев самолетов позволяет резко снизить массу конструкций и увеличить их полезную мощность. Органопластики широко применяют в электро- и радиотехнике для изготовления корпусов приборов, радиопрозрачных обтекателей антенн, изоляторов. Их используют и в теплозащитных устройствах.

4.4 КЕРАМИЧЕСКИЕ КОМПОЗИЦИОННЫЕ МАТЕРИАЛЫ (ККМ)

Керамические композиционные материалы (ККМ) представляют собой материалы, в которых матрица состоит из керамики, а арматура - из металлических или неметаллических, волокнистых наполнителей. Армированные волокнами материалы на основе порошковых комбинированных матриц, в которые входят тугоплавкие неметаллические частицы и металл - связка, условно будем относить также к ККМ.

Дата добавления: 2014-12-27
