Погрешность базирования для различных схем обработки

Регулируемых опор

Погрешность базирования при установке на плоские технологические базы в зависимости от выдерживаемых параметров точности приведена в табл. 1.

Таблица 1

Схема базирования	Выдерживаемый параметр точности	Погрешность базирования
	А   В     С Е	при φ ≠ 90^о   ТН ТL Т п.А
	С   Угол φ	Т γ
Примечание: Тφ, Т γ– допуски на углы φ и γ; ТН, ТL – допуски на размеры Н и L соответственно.

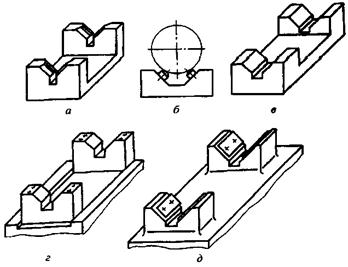

Рис. 6. Конструктивные разновидности призм

Заготовки по наружным поверхностям устанавливают в опорные призмы, втулки и самоцентрирующие патро­ны. Последние наряду с базированием обеспечивают за­крепление заготовки. Поэтому их называют установочно-зажимными элементами приспособлений.

Для установки заготовки черными поверхностями применяют узкие призмы (рис. 6, а) или призмы с запрес­сованными точечными опорами (рис. 6, б). Для установ­ки заготовок обработанными поверхностями используют широкие опорные призмы (рис. 6, в и г). Призмы боль­ших размеров выполняют из серого чугуна с привернуты­ми стальными закаленными щеками (рис. 6, д).

Установку заготовок во втулку с базированием по ци­линдрическому пояску и торцу фланца (рис. 7) осуще­ствляют при точности базовой цилиндрической поверхно­сти не ниже IT8.

Рис. 7. Схема установки заготовки наружной цилин­дрической и плоской торце­вой поверхностями во втулку

Рис. 8. Схема для опреде­ления погрешности базирова­ния при установке заготовки в призму

Призмы и втулки изготавливают из стали 20Х, цемен­тируемой на глубину 0,8... 1,2 мм с последующей закал­кой до твердости НRС_Э 55... 60.

Погрешность базирования при установке в призму является функцией допуска T_D на диаметральный размер базовой поверхности заготовки. Рассмотрим общий слу­чай возникновения погрешности базирования. На рис. 8 двумя окружностями с диаметрами D _max и D _min (предель­ные размеры) заготовки и с центрами О и О₁ изображены предельные положения базовой поверхности заготовки при обработке партии деталей.

При фрезеровании лыски выдерживают один из трех указанных на рисунке размеров Н ₁, H ₂ или Н ₃.

Погреш­ность базирования при выполнении размера H ₁ определяют так:

= ОА – СА ₁ = ОА – О ₁ А ₁ – СО ₁;

СО ₁ = ОО ₁sin b; ОО ₁ = О_m – O ₁ m.

Из треугольников OKm и O ₁ K ₁ m имеем

; .
