Ее оси плоскость
Цилиндрическую поверхность и перпендикулярную Установка заготовки на внутреннюю Тогда
Учитывая, что OA = OK = D max / 2 и O 1 A 1 = O 1 K 1 = = D min / 2, для b = 0... a /2 получаем
При β = α / 2... 90°
Аналогично можно определить погрешность базирования при выполнении размеров H 2 и H 3. При установке заготовок во втулку (см. рис. 7) возможно их радиальное смещение в пределах зазора, обуславливающее возникновение погрешности базирования. Наибольшее радиальное смещение εб r равно половине максимального диаметрального зазора S max и определяется из равенства
где TD - допуск на диаметр базовой поверхности заготовки; TDA - допуск на диаметр отверстия втулки; S min - гарантированный минимальный диаметральный зазор; Т и - допуск на износ втулки по диаметру.
Установку заготовок с базированием по отверстию осуществляют на оправки, пальцы и самоцентрирующие патроны. Оправки бывают жесткие и разжимные. Конические оправки (рис. 9, а) исключают погрешность базирования заготовки 1 в радиальном направлении, но имеют ее в осевом направлении. Точность центрирования составляет 0,005... 0,01 мм. На жесткие резьбовые оправки (рис. 9, б) заготовку 1 устанавливают с зазором. Это обуславливает смещение технологической базы (отверстия) в радиальном направлении и, как следствие, возникновение погрешности базирования.

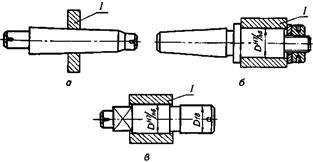

Рис. 9. Типы жестких оправок
На рис. 9, в представлена оправка, на которую заготовку насаживают с натягом. Для точной ориентации заготовки по длине оправки при запрессовке используют упорные подкладные кольца. При установке на эти оправки погрешность базирования отсутствует, однако возможно повреждение базовой поверхности заготовки в процессе запрессовки или распрессовки. Точность центрирования составляет 0,005... 0,01 мм. Рекомендуемая точность базового отверстия при установке на жесткие оправки - не ниже IT 6... IT 7. Жесткие оправки выполняют из стали 20Х, цементируют на глубину 1,2... 1,5 мм и термообрабатывают до НRСЭ55...60. Разжимные оправки исключают влияние зазора на точность базирования заготовки. Консольная разжимная оправка с разрезной втулкой 2 (рис. 10, а) обеспечивает выборку зазора и закрепление заготовки 1 вследствие деформации втулки при ее затяжке гайкой. Оправки этого типа применяют для установки заготовок с точностью базовых отверстий IТ 9... IТ 12. Точность центрирования для таких оправок находится в пределах 0,02... 0,04 мм.

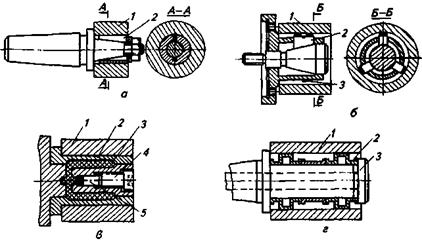

Рис. 10. Типы разжимных оправок
На рис 10, б показана оправка с тремя сухарями 2, разжимаемыми внутренним конусом. Для предохранения кулачков от выпадания предусмотрен кольцевой эластичный элемент 3. Точность центрирования таких оправок в пределах 0,05... 0,1 мм. Оправки с упругой втулкой 2 (рис. 10, в), разжимаемой изнутри гидропластмассой 3, обеспечивают точность центрирования 0,005...0,01 мм. Заготовка 1 закрепляется затягиванием винта 4, который передает давление на гидропластмассу через плунжер 5. Гидропластмасса имеет достаточную текучесть для равномерной передачи давления и достаточную вязкость, исключающие ее протечки в местах сопряжений. Ввиду того, что деформация (выпучивание) упругой втулки мала по величине, точность базового отверстия заготовки 1 должна быть IT 1... IT 9. Упругие втулки изготавливают из сталей У7А или 30ХГС с термической обработкой до твердости НRСЭ 45...50. Наибольшую точность центрирования (0,02...0,003 мм) обеспечивают оправки с гофрированными втулками 2 (рис. 10, г). Под действием осевой силы от штока 3 цилиндрическая часть втулок выпучивается и закрепляет заготовку 1. Втулки изготавливают из сталей 38ХГСА, У10А или 65Г с термической обработкой до твердости ННСЭ 45...50. Допускаемая разностенность втулки - 0,05 мм, биение базовых торцев - 0,005 мм, точность диаметров базовых отверстий - не ниже IТ 6... IT 7.
