Установка и выверка электрода-инструмента

Точность и качество выполненных на электроэрозионном станке работ в значительной степени зависят от точности установки электрода-инструмента. С этой целью после закрепления электрода-инструмента в патроне производится его выверка, обеспечивающая перпендикулярность оси электрода-инструмента столу станка. Для закрепления и выверки электрода в конструкции станка предусмотрен специальный патрон (рис. 1.61), устанавливаемый в пиноль шпиндельной бабки. Патрон крепится фланцем 1 к шпинделю станка при помощи болтов 8.

К фланцу патрона присоединен поворотный корпус 2, имеющий возможность поворачиваться вокруг вертикальной оси патрона на угол ±10 ⁰ (движение ) с помощью винтов 7. В поворотном корпусе установлен сферический шарнир, обеспечивающий возможность качания закреплённого на нём малого патрона 3, в котором при помощи винта 4 крепится электрод-инструмент. Четыре винта (поз. 5 и 6) позволяют совершать качание малого патрона в двух взаимно перпендикулярных плоскостях и фиксировать его в необходимом положении при установке и выверке электрода-инструмента (движения ).

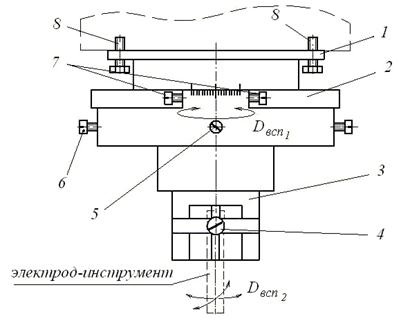

Рис. 1.61. Инструментальный патрон
