Зарядное напряжение

Напряжение

Напряжение аккумулятора отличается от его ЭДС на величину падения на­пряжения во внутренней цепи при прохождении разрядного или зарядного то­ка. При разряде напряжение на выводах аккумулятора меньше ЭДС, а при за­ряде больше.

Разрядное напряжение

,

где – ЭДС поляризации, В; – сила разрядного тока, А; r – полное внутреннее сопротивление, Ом; r_o – омическое (активное) сопротивление аккумулятора, Ом.

,

где I_з – сила зарядного тока, А.

ЭДС поляризации связана с изменением электродных потенциалов при про­хождении тока и зависит от разности концентраций электролита между элект­родами и в порах активной массы электродов. При разряде потенциалы элект­родов сближаются, а при заряде раздвигаются.

При постоянной силе разрядного то­ка в единицу времени расходуется оп­ределенное количество активных ма­териалов. Плотность электролита уменьшается по линейному закону (рис. 2.5, а) [2]. В соответствии с изменением плотности электролита уменьшается ЭДС и напряжение аккумулятора. К концу разряда сернокислый свинец за­крывает поры активного вещества электродов, препятствуя притоку электролита из сосуда и увеличивая электросопротивление электродов.

Равновесие нарушается и напряжение начинает резко падать. Аккумуляторные батареи разряжаются только до конечного напряжения критического разряда U_к.р., соответствующего перегибу разрядной характеристики U_р = f(τ). Разряд прекращается, хотя актив­ные материалы израсходованы не полностью. Дальнейший разряд вреден для аккумулятора и не имеет смысла, так как напряжение быстро уменьшается.

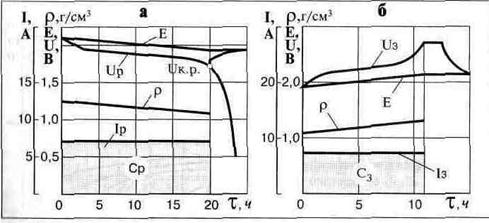

Рис. 2.5. Характеристики свинцового аккумулятора: а – разрядная, б – зарядная

После отключения нагрузки напряжение аккумулятора повышается до значе­ния ЭДС, соответствующего плотности электролита в порах электродов. Затем в течение некоторого времени ЭДС возрастает по мере выравнивания концентра­ции электролита в порах электродов и в объеме аккумуляторной ячейки за счет диффузии. Возможность повышения плотности электролита в порах электродов во время непродолжительного бездействия после разряда используется при пу­ске двигателя. Пуск рекомендуется осуществлять отдельными кратковременны­ми попытками с перерывами в 1…1,5 мин. Прерывистый разряд способствует так­же лучшему использованию глубинных слоев активных веществ электродов.

В режиме заряда (рис. 2.5, б) напряжение U_з на выводах аккумулятора воз­растает вследствие внутреннего падения напряжения и повышения ЭДС при увеличении плотности электролита в порах электродов. При возрастании на­пряжения до 2,3 В активные вещества восстанавливаются. Энергия заряда идет на разложение воды на водород и кислород, которые выделяются в виде пу­зырьков газа. Газовыделение при этом напоминает кипение. Его можно умень­шить за счет снижения к концу разряда величины зарядного тока.

Часть положительных ионов водорода, выделяющихся на отрицательном электроде, нейтрализуются электронами. Избыток ионов водорода накапливается на по­верхности электрода и создает перенапряжение до 0,33 В. Напряжение в конце заряда повышается до 2,6…2,7 В и при дальнейшем заряде остается неизменным. Постоянство напряжения в течение 1-2 ч заряда и обильное газовыделение яв­ляются признаками конца заряда.

После отключения аккумулятора от зарядного устройства напряжение падает до значения ЭДС, соответствующе­го плотности электролита в порах, а затем снижается, пока выравниваются плотности электролита в порах пла­стин и в аккумуляторном сосуде.

Напряжение на выводах аккумуля­торной батареи при разряде зависит от силы разрядного тока и температуры электролита.

При увеличении силы разрядного тока напряжение снижается быст­рее вследствие большей разности концентраций электролита в аккумуляторном сосуде и в порах электродов, а также большего внут­реннего падения напряжения в бата­рее. Все это приводит к необходимости более раннего прекращения разряда батареи. Во избежание образования на электродах крупных нерастворимых кристаллов сульфата свинца разряд батарей прекращают при конечном на­пряжении 1,75 В на одном аккумулято­ре.

При понижении температуры увели­чивается вязкость, удельное электросопротивление электролита и умень­шается скорость диффузии электро­лита из аккумуляторного сосуда в по­ры активных веществ электродов
