Задняя панель Инструкция(rear Panel Instructions)




Передняя панель. Инструкция (Front Panel Instructions)

Примечание: передняя панель описана только как пример, объект используется в качестве стандарта.

Интерфейс передней панели для хх-канального DVR показан на рис 2-2:



Рисунок 2-2

Item Name Description
IR Приёмник IR сигнала пульта дистанционного управления
HDD Работа HDD (чтение или запись данных),.
ACT Индикатор данных. При обмене данных, индикатор горит.
LINK Индикатор подключения к сети.
REC Индикатор записи.
MENU Вход в меню
ESC Возврат к предыдущему меню
Управление и вход Кнопки управления
Кнопка подтверждения
Кнопка вкл/выкл Включить/выключить DVR





Примечание: задняя панель описана только как пример, объект используется в качестве стандарта.

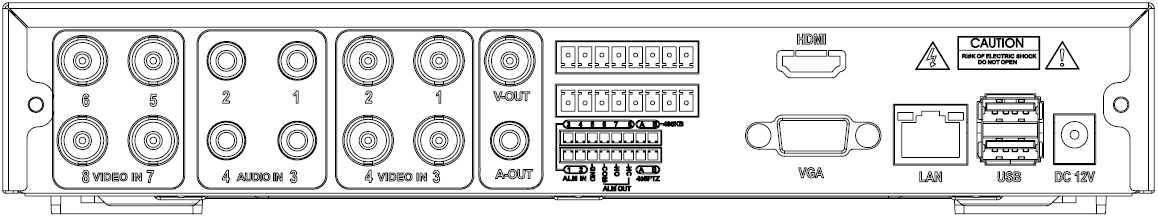

Интерфейс задней панели для хх-канального DVR показан на рис 2-3:






Рисунок 2-3

Item Name Description
VIDEO IN Вход видеосигнала
AUDIO IN 4-канальный аудио вход: подключение микрофонов.
VIDEO IN Вход видеосигнала
A-OUT Аудио выход
V-OUT Видео выход. Подключение к монитору через BNC
ALARM IN Подключение к внешним датчикам сигнализации
ALARM OUT Подключение к внешней сигнализации
485A/B (PTZ) RS-485 порт: подключение к разъему PTZ и другим устройствам.
485A/B (KB) RS-485 порт: подключение к клавиатуре и другим устройствам.
VGA port Подключение к монитору через VGA
LAN port Подключение к сети LAN
USB port USB порт: подключение мыши, usb flash-накопителя.
DC 12V Подключение питания: DC 12V
HDMI port Подключение к дисплею высокого разрешения.
