Коэффициенты градации

Классификация типовых фигур

Факторы, определяющие величины градации

Линейные изменения деталей при градации происходят путем смещения конструктивных /угловых/ точек лекал на величины приращений их координат. При этом преобразуются контурные линии, соединяющие эти точки.

На. процесс преобразования лекал деталей при градации оказывает влияние совокупность целого ряда факторов. Выявление этих факторов и установление, влияния их на параметры градации является теоретической основой процесса градации лекал.

Наиболее важными факторами являются: принятая классификация

типовых фигур, коэффициенты градации (изменчивость) размерных признаков по размерам /ростам /, положение исходных линий градации, принятый способ градации, вид конструктивной точки, структура расчетных формул, принятая в методиках конструирования, пропорции, силуэт и покрой изделия, свойства материалов/1/.

Классификация типовых фигур населения устанавливается отраслевыми стандартами с целью выделения некоторого количества типов, которое в определенный период времени встречается среди населения с достаточно высокой частотой. На выделенные типовые фигуры предприятия швейной промышленности выпускают одежду.

На основе массовых обмеров взрослого населения страны, проведенных в 1967-72 г.г., ЦНИИШПом были разработанных отраслевые стандарты ОСТ-17-325-86 и ОСТ 17-326-81 /6, 7/, в соответствии с которыми женские фигуры сгруппированы в четыре полнотные группы, мужские - в пять (приложение 1, таблицыП.1.1,П.1.2).

В 2004 г. на основе обмеров населения города Москвы и Московской области ОАО «ЦНИИШП» разработал для указанного региона новые классификации взрослого и детского населения. В соответствии с ними для женских фигур выделено 6 полнотных групп, мужских - 5 (приложение 1, таблицы П.13, П.1.4). Кроме того, в новой классификации изменены значения полнотных размерных признаков (Т19 - для женщин, Т18 - для мужчин). Классификация для детей приведена в таблице П.1.5 приложения 1. Существенным отличием новой классификации для девочек-подростков является замена полнотного признака Т18 наТ19.

В настоящее время швейные предприятия страны в своей работе опираются как на ранее разработанную классификацию типовых фигур, представленную в ОСТах 16, 71, так и на предложенную ОАО «ЦНИИШП» /8, 9,10, 11/.

В связи с большим разнообразием типов телосложения в пределах одной полнотной группы, весь размерный ряд фигур делят на группы размеров: малые, большие и очень большие. В группах выделяются базовые размеры и роста, на которые разрабатываются конструкции новых моделей одежды. На остальные размеры и роста конструкцию изделий получают с помощью градации, поэтому определение коэффициентов градации должно проводиться применительно к конкретной группе типовых фигур.

Таким образом, с целью получения конструкций изделий наиболее полно обеспечивающих соразмерность фигурам потребителей, градацию лекал изделий необходимо проводить в соответствии с классификацией в пределах выделенных групп размеров или ростов.

Изменения линейных размеров одежды разных размеров (ростов) прежде всего, определяются изменчивостью размерных признаков фигур типового телосложения. Применительно к градации лекал изменчивость размерных признаков называют 121 коэффициентами градации. Для градации по размерам устанавливают межразмерную изменчивость, для градации по ростам соответственно межростовую.

Величина изменчивости по размерам определяется как разность между значениями размерных признаков типовых фигур смежных размеров при постоянных значениях роста и полноты.

Величина изменчивости по ростам определяется как разность между значениями размерных признаков смежных ростов при постоянных значениях размера и полноты.

В таблице 2 приведен расчет изменчивости некоторых размерных
признаков женских типовых фигур по размерам, ростам и полнотам на основе
данных ГОСТ 17522-72/12/.

Из приведенной таблицы видно, что:

*некоторые размерные признаки заметно изменяются и по размерам, и по ростам, и по полнотам (Т14, Т18, Т21);

*большинство размерных признаков с увеличением размера, роста или

полноты увеличиваются, однако, отдельные размерные признаки (Т27 - по

азмерам и полнотам, Т18 - по ростам и др.) с увеличением ведущих признаков

уменьшаются;

*обхватные и ширинные размерные признаки (Т45, Т47, Т18) имеют значительную межразмерную изменчивость, а длиннотные (Т12, Т27) - межростовую изменчивость. Коэффициенты градации размерных признаков являются основным фактором, определяющим изменения конструктивных параметров деталей одежды при градации.

Вследствие регрессионной зависимости подчиненных размерных признаков с изменением обхвата (при одном и том же росте) происходит изменение не только поперечных, но и продольных размерных признаков /13/. В связи с этим, при градации лекал по размерам линейные размеры деталей изменяют как в поперечном, так и продольном направлении. В результате конструктивные точки деталей перемещаются по гипотенузе треугольника, катеты которого определяются величинами изменений продольных и поперечных размерных признаков.

Таблица 2 - Абсолютные значения некоторых размерных признаков типовых фигур женщин по ГОСТ 17522-72 и величины их изменчивости

№ разме рного призн ака	Наименование размерного признака	Величина размерных признаков, см	Величина изменчивости размерных признаков (коэффициенты градации)   ивости   1КОВ, СМ   адации)
По ростам
1-ая полнота	2-ая полнота	2 полнота	По ростам	По разме­рам	По полно­там
	Высота подъягодичной складки	70.6	70.5	70.4	70.3	70.2	70.1	73.6	3.4	-0.1	-0.3
	Обхват груди первый	87.7	90.8	93.8	88.4	91.4	94.4	91.8	0.4	3.0	0.6
	Обхват талии	70.8	75.1	79.6	72.9	77.1	81.4	75.8	-1.3	4.3	2.0
	Обхват бедра	54.0	56.0	57.9	55.8	57.8	59.6	58.4	0.6	1.8	1.8
	Расстояние от линии талии до пола сбоку	101.3	101.5	101.7	101.5	101.8	102.0	106.1	4.3	0.2	0.3
	Длина ноги по внутренней поверхности	73.3	73.1	72.8	73.1	72.9	72.6	76.5	3.6	-0.3	-0.2
	Длина талии спереди	51.3	52.0	52.6	51.2	51.8	52.5	52.9	1.1	0.7	-0.2
	Расстояние от шейной точки до линии обхватов груди первого и второго	17.2	17.4	17.6	17.3	17.5	17.6	17.9	0.4	0.2	0.1
	Ширина груди	33.3	34.1	34.9	33.4	34.2	35.0	34.6	0.4	0.8	0.1
	Ширина спины	35.3	36.3	37.3	35.6	36.5	37.5	36.5		1.0	0.2

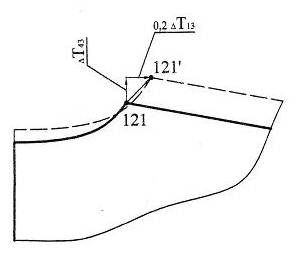

Например, изменения конструктивных параметров (ширины и высоты) горловины спинки зависят от изменения размерных признаков Т13 «обхвата шеи» и Т43 «длины талии спины 1», которые при увеличении размера фигуры увеличиваются соответственно: AT 13 = 0,8 см, ДТ43 = 0,2 см (женщины, группа малых размеров, приложение 2). В связи с этим точка 121 при градации будет иметь перемещение как по горизонтали, так и по вертикали (рис.4), т.е. она будет перемещаться по гипотенузе треугольника 121-121', сторонами которого являются изменения вышеуказанных признаков с учетом коэффициентов их использования.

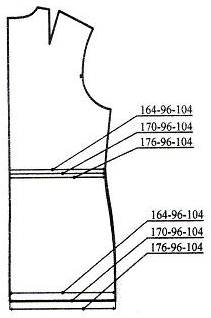

Рис.4 – Перемещение т.121 спинки Рис.5-Градация спинки по ростам путем

при градации перемещения линии талии и низа

Аналогично с изменением роста (при одном и том же обхвате груди) изменяются не только продольные размерные признаки, но и поперечные, Однако, продольные размерные признаки имеют большую межростовую и незначительную межразмерную изменчивость (см. таблицу 2). В связи с этим, при градации по ростам допускается изменять линейные размеры деталей только в продольном направлении, пренебрегая поперечными приращениями.

Более того, при градации вручную часто пренебрегают и изменениями продольных размерных признаков, расположенных выше линии талии, что позволяет выполнять построение лекал других ростов изделий прямого силуэта путем перемещения лишь точек линии талии и низа изделия (рис. 5). Это значительно упрощает процедуру и дает возможность сократить количество лекал, за счет оформления лекал разных ростов на чертежах размноженных размеров.
