Разработка схем градации воротника

При разработке СГ воротника необходимо сохранить соотношение длин среза втачивания воротника и среза горловины изделия, заложенное в конструкции воротника базового размера. Ширина воротника по середине и в концах при градации не меняется, поэтому разработку СГ ведут относительно лишь одной исходной оси - ОУ. Располагают ее в точке надсечки линии втачивания воротника (рис.12, т.4), соответствующей вершине плечевого шва. При этом точки середины воротника имеют горизонтальные перемещения, равные изменению длины горловины спинки. На участке полочки воротник должен соответствовать размерам, а в отдельных случаях, и форме горловины полочки. Чтобы это обеспечить, СГ воротника разрабатывают применительно к конкретной модели воротника.

Так, в воротнике мужского пиджака линия втачивания, также как и срез горловины полочки, оформляется углом в соответствии с технологической обработкой этого узла изделия. Перемещение точки 2 (см рис 12) горловины полочки в ТСГ обычно не задается, а определяется для каждой модели (либо графически, либо пропорционально-расчетным способом, см. ниже) с учетом сохранения угла наклона уступа лацкана в пределах заданной группы размеров.

Величины градации точек передней части воротника (4, 5, 6,) можно определить графически с использованием чертежа размноженной горловины полочки. При этом необходимо учесть, что линия среза стойки воротника пересекает плечевой шов на расстоянии 0,3 - 0,5 см от вершины горловины полочки. Точнее точку пересечения на линии плечевого шва можно определить, вписав воротник в горловину полочки, т.е. перейти к исходной конструкции узла «горловина-воротник» (см. рис. 12, а). Эта процедура необходима для получения треугольника 1’’-2'-3' с размноженной горловины полочки и дальнейшего его пристраивания к градируемому воротнику.

а

б

в

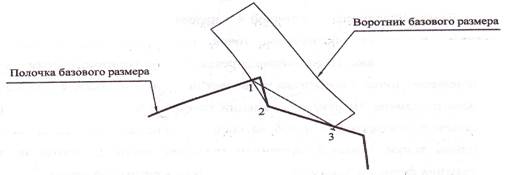

Рис.12 – Разработка схемы градации воротника пиджачного типа:

А- подготовка узла «горловина-воротник» к разработке

Б- градирование горловины полочки

В- определение величин градации точек передней части воротника

Точку 1" совмещают с точкой 4 - надсечкой воротника базового размера. На чертеже воротника обозначения точек, соответствующих точкам горловины, приведены в скобках. Пересечение отрезка /Г'-ЗУ с горизонтальным направлением перемещения точки 5 воротника позволяет получить положение точки 5' воротника большего размера. Величины градации точек 5 и 6 воротника определяют путем разложения векторов 5'-5 и 6'-6 на составляющие по осям ОХ и ОУ. Величины градации точки 7 равны величинам градации точки 5, исходя из требования сохранения формы и размеров конца воротника в разных размерах.

В ТСГ величины градации точек отдельных модельных элементов (борт, лацкан, шлица, планка и др.) обычно отсутствуют. При выполнении градации точкам этих элементов присваивают величины градации соответствующих точек конструкции, для которой разработана ТСГ (рис. 13).

Разрабатываемые ТСГ подлежат обязательному контролю, который выполняется по чертежам градации лекал. Контроль осуществляется путем сопоставления длин соединяемых в изделии срезов деталей крайних размеров. Срезы, имеющие равные длины в базовом размере, должны оставаться равными и в крайних размерах. Измерения длин выполняют по линиям швов деталей. Если по срезам деталей в базовом размере запроектирована посадка или оттяжка, то она должна иметь место и в других размерах.

На рис. П.3.1 - П.3.5 приложения 3 представлены типовые схемы градации по размерам, ростам и полнотам для плечевых и поясных изделий мужского и женского ассортимента. Схема градации (рис. П.3.2) разработана применительно к автоматизированному процессу градации. При градации вручную построение лекал разных ростов может выполняться по упрощенному варианту (рис. П.5.6 и П.5.7).

Типовые схемы градации разрабатываются для лекал деталей верха. Для деталей воротника, подборта, подкладки, приклада и вспомогательных лекал схемы градации разрабатываются на основе ТСГ лекал верха.

а б

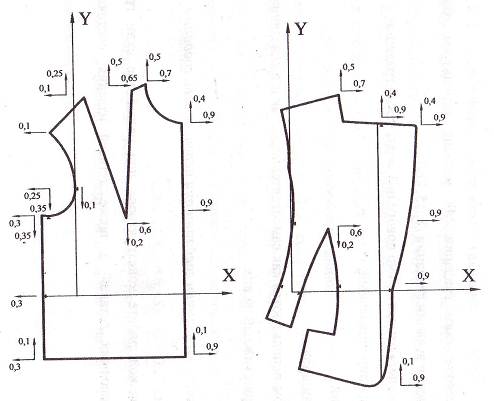

Рис.13 -Опрделение величин градации точек модельных элементов:

А- борта полочки женского жакета

Б- шлицы рукава
