Способ группировки

В чистом виде, как указывалось раньше, способ группировки применяется лишь в отдельных случаях из-за значительной трудоемкости, однако в сочетании с другими способами используется достаточно часто.

Рассмотрим последовательность использования способа группировки при определении величин градации точек верхней вытачки полочки, расположенной от бокового среза детали (рис. 21):

1. выполняют размоделирование исходной модельной конструкции, т.е. при­водят ее к виду типовой базовой конструкции (ТБК) (рис. 21, а);

2. выполняют градацию детали ТБК (или части ее) с использованием ТСГ (типовых схем градации) на крайний размер, отстоящий от базового размера на 3-4 шага (рис. 21, б);

3. определяют величины градации конца одной стороны вытачки МК, не подлежащей повороту (т. 2 рис. 21, б) графическим способом, проведя из точки 1' прямую, параллельную отрезку 1-2, до пересечения с размноженным боковым срезом детали. В результате получают положение точки Т на срезе детали край­него размера;

4. моделируют размноженную часть конструкции большего размера в соот­ветствии с МК базового размера, в результате чего получают положение т.З' (конца другой стороны вытачки) и других точек модельной конструкции (т.т. 4',5', 6'см. рис. 21, в);

определяют величины градации т.т. 3, 4, 5, 6. (рис. 21, г) путем разложения
соответствующих отрезков на вертикальные и горизонтальные приращения ΔYi; ΔXi.

а б

в г

Рис.21 - Определение величин градации с использованием способа группировки:
а - приведение модельной конструкции к виду ТБК

б - градирование типовой конструкции полочки по ТСГ;

в - моделирование конструкции большего размера в соответствии с исходной МК;

г - определение величин градации точек МК.

3.2. Разработка схем градации лекал изделий сложных покроев

При разработке схем градации конструкций изделий сложных покроев ис­пользуют некоторые упрощения:

• величины прибавок, заложенные на отдельных участках изделия базового
размера, остаются постоянными во всех размерах;

• в конструкциях изделий свободной формы с цельнокроеным рукавом ве­личина раствора верхней вытачки на полочке может оставаться постоянной. Разработка схемы градации сложных покроев может вестись двояко. Алгоритм разработки схемы градации по первому варианту, основанному на способе группировки, включает в себя (рис. 22):

1. подготовку типовой схемы градации в соответствии с особенностями конструктивного решения основных деталей изделий сложных покроев,

2. приведение МК к ТБК;

3. градацию ТБК по ТСГ;

4. моделирование размноженной конструкции большего (меньшего) размера
в соответствии с МК базового размера;

5. определение величин градации МК.

При втором варианте разработка схемы градации изделий сложных по­кроев осуществляется на основе контроля изменения конструктивных параметр-ров деталей рукава (рис. 23) при градации по типовой схеме.

В этом случае пункт 3 вышеприведенного алгоритма выполняется только для точек спинки и полочки (на рис. 23 для этих точек показаны величины гра­дации), пункт 4 - не выполняется.

При разработке СГ конструкций сложных покроев по первому варианту используют все рассмотренные выше приемы преобразования: способ пересчета относительно нового положения осей градации, расчетно-пропорциональный, графический и способ группировки.

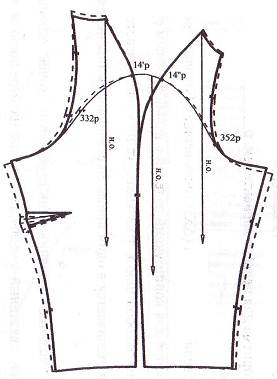

Рис. 22 - Разработка схемы градации конструкции покроя "реглан" на основе метода группировки: а, б - приведение
деталей спинки и полочки к типовому виду; градирование верхних участков по ТСГ (пунктирные линии);
в - приведение деталей рукава реглан к виду одношовного втачного; градирование последнего по ТСГ
(тонкая пунктирная линия); пристраивание размноженных верхних участков рукава.

Ниже изложена последовательность выполнения работ при использовании вышеописанного алгоритма для первого варианта (см. рис. 22).

1. Подготовка ТСГ:

• пересчет величин градации (ΔXi) точек вершин боковых срезов (обязательным является для конструкций изделий с цельнокроеным рукавом, в связи с тем, что боковой шов в этих конструкциях располагается посере­дине проймы и стачивается в один прием со стачиванием нижнего шва ру­кава);

• пересчет величин градации конструктивных точек одношовного втачного рукава, связанный с делением рукава на переднюю и заднюю части.

2. Приведение МК к ТБК:

• анализируют приемы конструктивного моделирования, использо­ванные при разработке МК сложного покроя;

• размоделируют спинку и полочку, переводя верхние вытачки в пле­чевые срезы (см. рис. 22, а, б); пристраивают по линии реглана спинки и
полочки соответственно заднюю и переднюю части рукава;

• наносят условные линии проймы типовой конструкции, ориентиру­ясь на надсечки 14', 332 и 14", 352;

• соединяют переднюю и заднюю части рукава по верхнему срезу и
наносят условную линию оката одношовного втачного рукава, ориентиру­ясь на те же надсечки.

3. Градация деталей спинки, полочки и рукава, приведенных к виду ТБК по
типовой схеме градации:

• линию реглана на деталях спинки и полочки рассматривают как ли­нию членения. Пользуясь выше изложенными способами, определяют величины градации концов линии членения (линии реглана). Градируют пристроенные к спинке и полочке верхние участки рукавов по ТСГ на не­которое количество размеров;

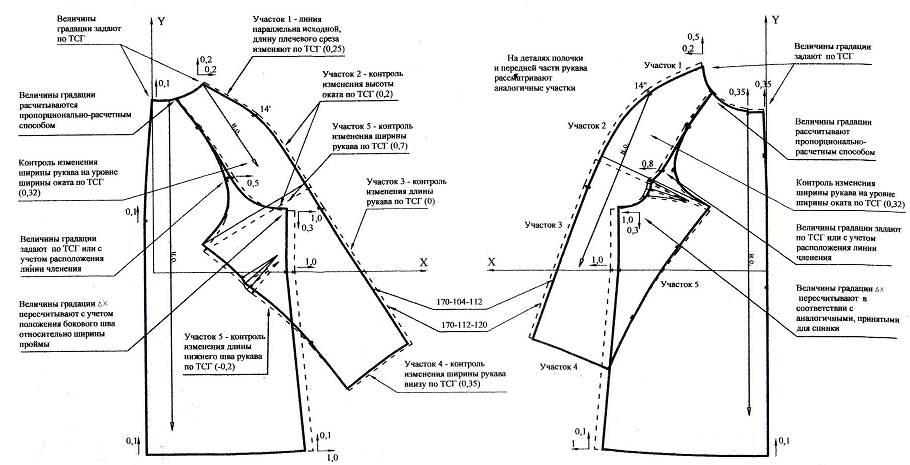

Рис. 23 - Разработка схемы градации конструкции покроя "реглан" на основе контроля изменения конструктивных параметров деталей рукава: а - пристраивание задней и передней частей рукава к спинке и полочке, выполнение градации основных конструктивных точек по ТСГ и контроль изменения основных конструктивных параметров детали рукава; б - возврат деталей рукава в исходное положение и определение величин градации основных конструктивных точек.

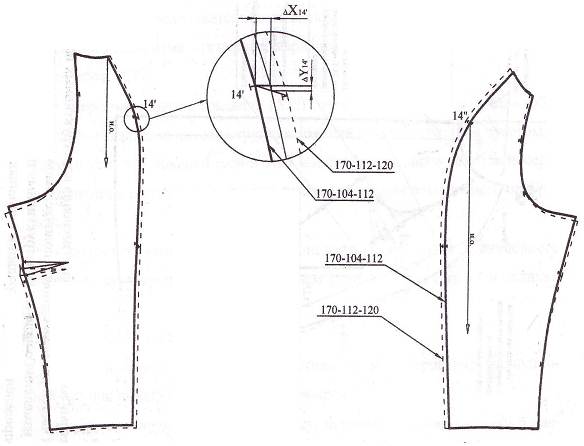

Рис. 23 (продолжение) - Возврат деталей рукава в исходное положении определение величин градации основных конструктивных точек.

*градируют приведенную к типовому виду конструкцию одношовного рукава, используя схему градации при положении оси ОУ через высшую точку оката;

*к размноженному рукаву пристраивают по линии оката размноженные

*верхние участки спинки и полочки (см. рис. 22). Правильность пристраивания контролируется параллельностью нити основы на соединяемых деталях;

*определяют величины градации конструктивных точек конструкции покроя реглан, используя приемы метода группировки;

*на заключительном этапе корректируют разработанную схему града­ции с учетом дополнительных преобразований МК: конического разведения деталей, введения рельефов, складок и других модельных элементов, кото­рые не принимались во внимание на первом этапе работы;

*на последнем этапе выполняют контроль и необходимую корректи­ровку разработанной схемы градации модельной конструкции покроя рег­лан.

Схему градации изделия сложного покроя свободной формы проще разра­ботать на основе контроля изменения конструктивных параметров (рис. 24). При этом необходимо выполнить проверку длин верхних и нижних срезов деталей в изделии крайнего размера.

Предварительно следует провести преобразование типовой схемы градации, как указано в п. 1 (см. стр.58).

Градацию деталей различных модельных конструкций значительно проще можно провести при использовании схем градации ИМК. Для этого выбирают из числа имеющихся схем градации ИМК наиболее близкую по конструктивному решению к проектируемой модели. Предварительно вносят в нее необходимые коррективы, связанные с модельными особенностями проектируемого изделия, выполняют градацию деталей на крайний размер в заданной группе размеров, на основе которой оценивают качество полученных лекал. Путем изготовления изде­лия на крайний размер оценивают качество посадки его на типовой фигуре соот­ветствующего размера. При необходимости вносят уточнения в чертежи лекал, добиваясь нужных соотношений соединяемых срезов и обеспечивая вышеизло­женные требования к процессу градации.

В приложении 4 приведены схемы градации ИМК женских плечевых изде­лий. В приложении 5 приведен ряд схем градации сложных модельных конструк­ций конструкций сложных покроев женских плечевых изделий.

Рис. 24 - Разработка схем градации на основе контроля изменения конструктивных параметров деталей.
