Автоматизация градации лекал

На сегодняшний день любую отрасль, в том числе и швейную, трудно представить без систем автоматизированного проектирования (САПР). Современные САПР предлагают производству эффективные средства проектирования, позволяющие в десятки раз ускорить процесс подготовки конструкторско-технологической документации на изделие.

В условиях массового производства градация является необходимым этапом
разработки лекал на различные размеры и роста. Процесс градации, выполняемый
конструктором вручную, является достаточно трудоемким, требующим высокой
точности графических построений, большой аккуратности и внимания со стороны
конструктора. Оптимизировать, ускорить и повысить качество процесса градации
можно с помощью САПР швейных изделий. При этом роль конструктора, как
специалиста остается главной.

На кафедре «Технология швейного производства» МГУДТ разработана САПР Eleandr CAD предназначенная для промьшшенного конструирования одежды.

САПР Eleandr CAD включает следующие модули: автоматическое построение базовых конструкций мужской, женской и детской одежды; конструктивное моделирование, построение лекал, градация, раскладка, формирование конструкторской документации. В рамках настоящего учебного пособия показаны основные возможности, предоставляемые пользователям САПР, модулем градации.

Команды этого модуля позволяют устанавливать точки градации на лекалах, автоматически и вручную задавать номера правил (величин) градации, рассчитывать правила для промежуточных точек, выполнять автоматическую градацию лекал на заданные размеры и роста, которые указывают в специальной таблице (рис. 28).

Рис. 28 - Пример таблицы заданных размеров.

Рис. 29 - Схема присваивания правил градируемым точкам.

Величины градации по размерам, ростам или полнотам задают в специальной таблице (рис. 30).

Рис. 30 - Пример состояния таблицы, демонстрирующей правило 5.

В системе есть возможность автоматического расчета величин градации для промежуточной точки (точка 39, рис. 31); в приведенном примере используется пропорционально-расчетный способ.

Рис. 31 - Схемы к расчету правила для промежуточной точки.

Результатом градации является сетка, состоящая из лекал заданных размеров, ростов или полнот (рис. 32).

Рис. 32 - Сетка градации детали по размерам.

Система позволяет быстро посмотреть значения величин градации в
конструктивных точках (Рис. 33).

Рис. 33 - Просмотр значений величин градации.

Для всестороннего анализа результатов градации (например, просмотра конфигурации полученных контуров) используется команда «Установить точку скрепки лекал» (рис. 34).

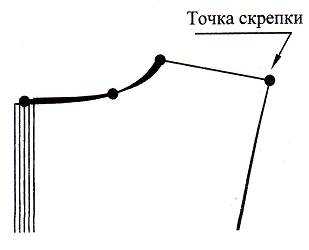

Рис. 34 - Просмотр угла наклона плечевых срезов спинок, полученных градацией.

Кроме рассмотренных функций модуль «Градация» позволяет копировать значения величин градации с изменением и без изменения знака, маркировать лекала, рассчитывать разницу длин между участками и т.п.

Автоматизация градации лекал деталей одежды освободила специалиста от рутинного вычерчивания контуров деталей и предоставила ему широкие возможности для творческого виртуального экспериментирования с различными вариантами градирования. В сущности, только с появлением САПР градация стала полноценным творческим процессом, при котором получение конструкций различных размеро-ростов может быть быстро осуществлено с сохранением эстетических, эргономических и других качественных характеристик модели исходного размера.

Список литературы

1. Конструирование одежды с элементами САПР/ Е.Б.Коблякова,
Г.С.Ивлева, В.Е.Романов и др.М.,1988.

2. Единая методика конструирования одежды СЭВ (ЕМКО СЭВ).
Т. 1.Теоретические основы. М., 1988.

3. Гуров В.Э., Исаева О.В., Сакулин B.C. Организация производства
высококачественных мужских костюмов. М., 1989.

4. Иевлева Р.В. Характеристика существующих методов размножения лекал
деталей одежды. М.,1976.

5. Мартынова А.И., Андреева Е.Г. Конструктивное моделирование одежды.
М., 1999.

6. ОСТ 17-326-81 «Изделия швейные, трикотажные, меховые. Типовые
фигуры женщин. Размерные признаки для проектирования одежды».

7. ОСТ 17-325-86. «Изделия швейные, трикотажные, меховые. Типовые
фигуры мужчин. Размерные признаки для проектирования одежды».

8. Типовые фигуры женщин. Величины размерных признаков для
проектирования одежды. М.,2004.

9. Типовые фигуры мужчин. Величины размерных признаков для
проектирования одежды. М., 2004.

10. Типовые фигуры девочек. Величины размерных признаков для
проектирования одежды из ткани, трикотажа и меха. М.,2002.

11. Типовые фигуры мальчиков. Величины размерных признаков для
проектирования одежды из ткани, трикотажа и меха. М.,2002.

12. ГОСТ 17522-72 Типовые фигуры женщин. Размерные признаки для
проектирования одежды.

13. Дунаевская Т.Н., Коблякова Е.Б., Ивлева Г.С. и др. Основы прикладной
антропологии и биомеханики. М.,2005.

14. Смирнов М.И., Павлов B.C., Кудряшов В.Н. Конструирование мужской верхней одежды. М., 1977.

15.Иевлева Р.В. Разработка метода градации лекал для системы автоматизированного проектирования одежды. М., 1985.

16.Лабораторный практикум по конструированию одежды с элементами САПР/ Е.Б. Коблякова, А.И. Мартынова, Г.С. Ивлева и др.М., 1992.
