Осмотр распредвала

РАСПРЕДЕЛИТЕЛЬНЫЙ ВАЛ И РЫЧАГИ КЛАПАНОВ

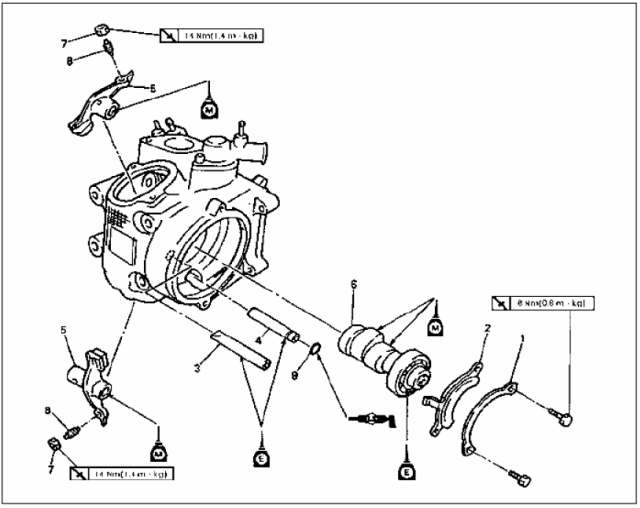

Порядок	Название детали	Количество	Отметки
	Распредвал и коромысло клапана		Снимите детали, действуя в предписанном порядке,
	снятие		См. раздел "ГОЛОВКА ЦИЛИНДРА"
	Головка цилиндра
	Шайба пружинная
	Пластина		См. "КОРОМЫСЛО КЛАПАНА"
	Коромысло клапана (Впуск)		СНЯТИЕ И УСТАНОВКА ОСИ

	Коромысло клапана (выпуск)
	Коромысло клапана
	Распределительный вал		См. "УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА"
	Контргайка		раздел.
	Регулировочный элемент
	Уплотнительное кольцо		Снятие производится в порядке, обратном процедуре установки

КОРОМЫСЛО КЛАПАНА / СТОЙКА ОСИ КОРОМЫСЕЛ

1. Снимите:

Ось коромысла (Впуск)

Ось коромысла (Выпуск)

ПРИМЕЧАНИЕ:

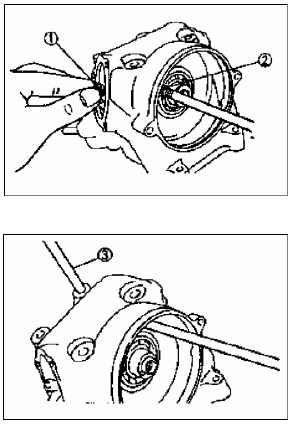

Подсоедините болт оси коромысла и грузик к оси коромысла и вытащите ось.

1. Осмотр: Кулачки

Выкрашивание/царапины, задиры/посинение >> Заменить.

2. Измерение:

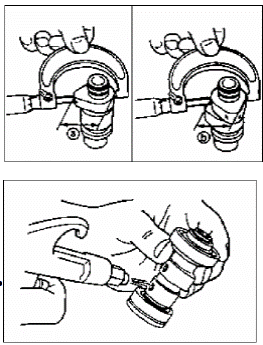

Выступы кулачка длина a и b

Не соответствует спецификации >> Заменить

Длина выступа кулачка:

Впуск:36,545-6,645мм(Ограничение:36,45мм)

30,021-30,121мм(Ограничение:29,92мм)

Выпуск:36,547-36,647мм(Ограничение:36,45)

30,067-30,167мм (Ограничение:29,17)

3. Осмотр:

Засорился масляный канал распредвала >> Продуть канал сжатым воздухом.

ОСМОТР КОРОМЫСЛА КЛАПАНОВ И ОСИ КОРОМЫСЕЛ

1. Осмотр: Контактная поверхность выступа кулачка

Поверхность регулировочного элемента

Выкрашивание/царапины/посинение >> Заменить. Этапы процедуры: Осмотрите две контактные поверхности на коромыслах и убедитесь в отсутствии износа. Отверстие для оси коромысел. Контактная поверхность выступа кулачка. Чрезмерный износ >> Заменить.

Осмотрите поверхность осей коромысел клапанов. Выкрашивание/царапины/посинение >> Заменить или проверить смазку.

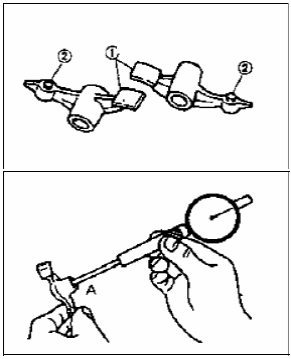

Измерьте внутренний диаметр отверстий коромысла клапана.

Не соответствует спецификации >> Заменить.

Внутренний диаметр (коромысло клапана):

Внутренний диаметр (коромысло клапана): 12,000-12,018мм

< Допустимое значение 12,030 мм >

•Измерьте внешний диаметр отверстий B коромысла клапана. Не соответствует спецификации >> Заменить.

Внешний диаметр(ось коромысел): 11,981-11,991 мм:

< Допустимое значение 11,991 мм>

УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА И КОРОМЫСЕЛ:

1. Смазка: Распределительный вал

Распределительный вал:

Масло с дисульфидом молибдена Подшипник распредвала: Моторное масло

2. Установите: Пластина

Стопорная шайба (Новая)

Болт Момент затяжки:8Н*м

ПРИМЕЧАНИЕ:

Надежно закрепите стопорную шайбу на болте.

3. Нанесите:

Нанесите масло с дисульфидом молибдена на коромысло и ось коромысел

Установите:

Коромысло клапана

Ось коромысла (Выпуск)

ПРИМЕЧАНИЕ:

Выпуск: До конца вставьте ось коромысел клапана (выпуск)

5. Установите: Коромысло клапана/ось коромысел (впуск)

ПРИМЕЧАНИЕ:

Впуск: Вставьте направляющую ось (8 мм) в отверстие болта в головке цилиндра к оси коромысел (впуск).

ВНИМАНИЕ:

Не перепутайте направление установки оси коромысел. Часть с резьбой должна быть направлена наружу.

3.5 КЛАПАНА И ПРУЖИНЫ КЛАПАНОВ

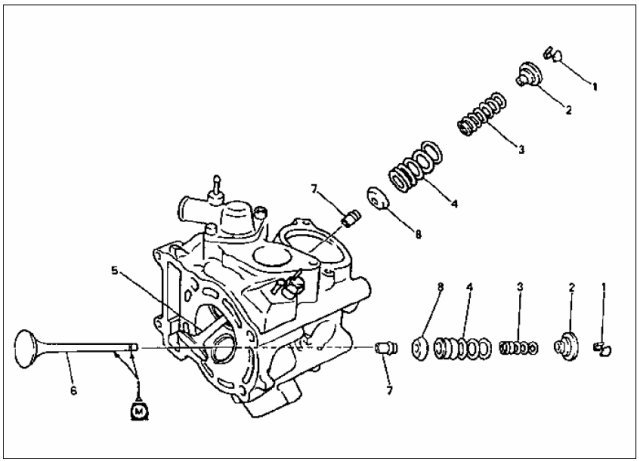

Порядок	Название операции 1 Название детали	Количество	Отметки
	Снятие клапанов и пружин клапанов		Снимите детали, действуя в предписанном порядке.
	Головка цилиндра		См. раздел "ГОЛОВКА ЦИЛИНДРА"
	Коромысло клапана/стойка оси коромысел		См. раздел "ОСЬ КОРОМЫСЕЛ И КОРОМЫСЛА КЛАПАНА".
	Сухари клапана		См. раздел "УСТАНОВКА И СНЯТИЕ КЛАПАНОВ И КЛАПАННЫХ ПРУЖИН".
	Держатель пружины
	Клапанная пружина (внутренняя)
	Клапанная пружина (внешняя)		См. раздел "КЛАПАНЫ И ПРУЖИНЫ КЛАПАНОВ"
	Клапан (Впуск)		УСТАНОВКА
	Клапан (выпуск)
	Направляющую клапана
	Гнездо пружины		Снятие производится в порядке, обратном процедуре установки

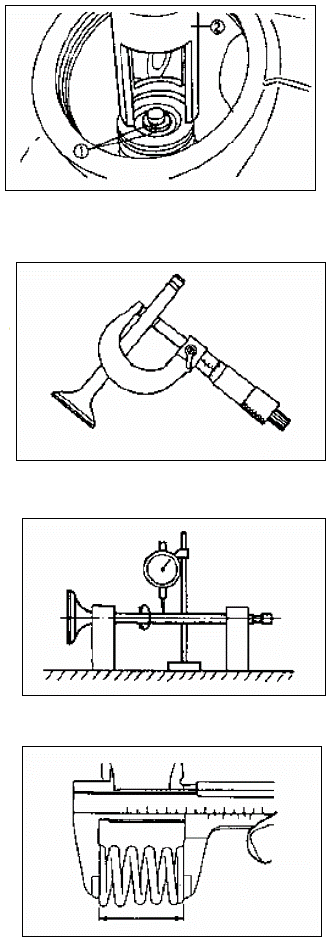

СНЯТИЕ КЛАПАНОВ И ПРУЖИН КЛАПАНОВ

1. Снимите:

Сухари клапана

ПРИМЕЧАНИЕ:

Подсоедините съемник пружин и соединение между держателем клапана и головкой цилиндра, для того, чтобы снять сухари клапана.

ВНИМАНИЕ:

Не сжимайте сильно, чтобы не повредить клапанную пружину.
