Замена передней фары

СХЕМА ПРОВОДКИ

СИСТЕМА ОСВЕЩЕНИЯ

СИСТЕМА ОХЛАЖДЕНИЯ

СИСТЕМА ПУСКА ДВИГАТЕЛЯ

ЗАРЯДНАЯ СИСТЕМА

СИСТЕМА ЗАЖИГАНИЯ

АККУМУЛЯТОРНАЯ БАТАРЕЯ

ОСМОТР И ОБСЛУЖИВАНИЕ ДЕТАЛЕЙ

СХЕМА ПРОВОДКИ

Толщина тормозного диска

Новый: 4.496-4.750 мм

Предельно допустимое значение: 4.242 мм

Отклонения значения толщины тормозного диска: 0.051 мм

Биение тормозного диска: 0.127 мм

СНЯТИЕ/ ЗАМЕНА

1. Снимите колесо/ступицу и суппорт.

2. Снимите болты и диск со ступицы.

3. Почистите сопрягающиеся поверхности диска и ступицы.

4. Установите новый диск на ступицу.

5. Затяните с нужным моментом затяжки.

ВНИМАНИЕ: Всегда используйте новые болты крепления диска.

Момент затяжки: 25Нм

ГЛАВА 8 ЭЛЕКТРОСИСТЕМА

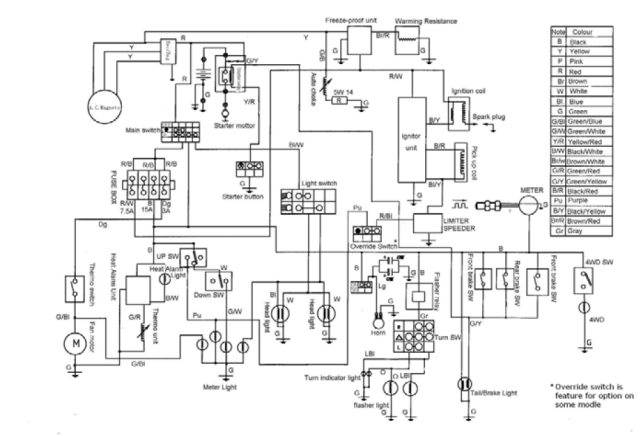

СХЕМА ПРОВОДКИ

8.2 ОСМОТР И ОБСЛУЖИВАНИЕ ДЕТАЛЕЙ

1. Выкрутите винт 1 крепления щитка.

2. Снимите патрон лампы и жгут проводов, поворачивая патрон против часовой стрелки.

3. Осторожно выньте лампу из патрона.

4. Замените лампу на новую (12 В 35 Вт/35 Вт).

Надежно зафиксируйте лампу.

5. Установите патрон лампы. Надежно его

закрепите.

6. Установите щиток на место и затяните винт.

ЗАМЕНА ЗАДНЕГО ФОНАРЯ/СТОП-СИГНАЛА

1. Снимите два винта, удерживающие щиток фонаря. Снимите щиток заднего фонаря.

2. Снимите лампу и замените ее.

3. Установите щиток фонаря, упомянутый в шаге 1.

4. Проверьте работу заднего фонаря/стоп-сигнала.
