Теоретическая часть. 1). Заполнить журнал тригонометрического нивелирования (табл.8)

ТАХЕОМЕТРИЧЕСКАЯ СЪМКА

Оформление отчета

1). Заполнить журнал тригонометрического нивелирования (табл.8).

2). Зарисовать схему измерений в прямом и обратном направлении.

Таблица 8

Журнал тригонометрического нивелирования

Номер станции

Номер точки наблюдения

Высота прибора i

Высота точки визирования l

Отсчеты

МО ‘

‘

Длина стороны d, m

dtg v, м

h, м

hcp,м

Отметки

КЛ ‘

КП ‘

А

В

1,56

1,56

36‘

26‘

01‘

+ 35‘

58,61

+1,62

+1,62

281,829

В

А

1,60

1,60

27‘

37‘

02‘

35‘

58,61

-1,62

-1,62

+1,62

283,449

Лабораторная работа № 9

Цель работы:

Получить навыки производства измерений и вычислений при тахеометрической съёмке местности.

Приборы и принадлежности: теодолит Т30 или 2Т30, штатив, нивелирная рейка, журнал тахеометрической съёмки.

Сущность тахеометрической съёмки заключается в одновременном определении планового и высотного положения точек местности, наиболее полно характеризующих её ситуацию и структуру рельефа, относительно точек съёмочного обоснования. Для получения планового положения точек измеряют полярный угол B и горизонтальное проложение d(рис.13).отметки точек получают тригонометрическим нивелированием путём измерения угла наклона V и наклонного расстояния D (рис.12).

Рис. 13. Схема тахометрической съемки

Тахеометрическая съёмка.

Порядок работы на станции.

1) Над условной точкой съёмочного обоснования A установить и отцентрировать теодолит. Привести основную ось прибора в отвесное положение.

2) С помощью нивелирной рейки измерить с точностью до 0,01 м высоту прибора i от точки A до горизонтальной оси вращения зрительной трубы теодолита. Отметит на рейке высоту прибора. Измеренное значение высоты i записать в журнал тахеометрической съёмки.

3) Горизонтальный круг теодолита ориентировать так, чтобы при визировании на соседнюю условную точку съёмочного обоснования B отсчёт по горизонтальному кругу был равен 0,00. Для этого совместить отсчётный индекс алидады с нулевым штрихом лимба. Закрепить алидаду. Вращением лимба навести зрительную трубу на точку B. Принимая это направление за начальное, необходимо закрепить лимб. После этого, до окончания работы на станции, нельзя пользоваться закрепительным и наводящим винтами лимба.

4) Определить место нуля МО вертикального круга. Записать его в журнал.

5) Выбрать и закрепить 3 реечные точки. Выполнить схематический чертёж – абрис тахеометрической съёмки (рис.14).На нём зарисовать ситуацию, нанести точки съёмочного обоснования и указать положение реечных точек. Следить за совпадением номеров реечных точек на абрисе и в журнале тахеометрической съёмки.

6) Приступая к съёмке, теодолит установить в постоянное положение КЛ. На каждой реечной точке последовательно установить нивелирную рейку.

Наблюдение рейки производить по одной программе:

· Навести перекрестие сетки нитей на реечную точку. Проверить положение пузырька уровня при алидаде горизонтального круга. После этого перекрестие сетки нитей навести на отсчёт по рейке, равный высоте прибора. Взять отсчёты по вертикальному и горизонтальному кругам. Занести в журнал.

· По рейки взять дальномерный отсчёт n, равный разнице отсчётов по верхней и нижней дальномерным нитям зрительной трубы. По формуле D=Kn+с определить дальномерное расстояние.

7) Вычислить и записать в журнал углы наклона V.

8) Горизонтальное положение и превышение вычислить по формулам:

d = D cos ² v,

h=h=

при I = l, где l - отсчёт по рейки. Результаты записать в журнал.

9) По окончании работы на станции трубу навести на точку B. Снять контрольный отсчёт по горизонтальному кругу. Расхождение отсчётов на точку B не должно превышать двойной точности отсчётного приспособления, т.е.

, где t = 1’

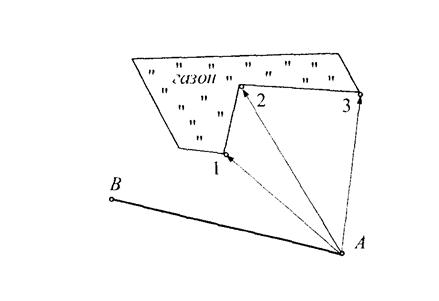

Рис. 14. Абрис тахометрической съемки

Оформление отсчёта.

1) Заполнить журнал тахеометрической съёмки(табл.9).

Таблица №9

Журнал тахеометрической съёмки

2) К отчёту приложить абрис

Лабораторная работа № 10
