Основные блоки ПЭВМ

СТРУКТУРА ПЭВМ

Электронная вычислительная машина (ЭВМ) – комплекс технических средств, предназначенных для автоматической обработки информации в процессе решения вычисли­тельных и информационных задач.

По функциональным возможностям ЭВМ классифицируются следующим образом:

- карманные компьютеры (pocket PC);

- переносные компьютеры (notebook);

- настольные персональные компьютеры (ПЭВМ или ПК);

- рабочие станции (work station);

- серверы (server);

- графические станции;

- большие компьютеры или мэйнфреймы (Mainframe);

- суперкомпьютеры.

Персональный компьютер – это настольная или персональная ЭВМ, удовлетворяю­щая требованиям общедоступности и универсальности. Используются в студенческих ауди­ториях, в офисах предприятий, в качестве домашних систем.

Конструктивно типовой комплект ПК состоит из системного блока, монитора, кла­виатуры, мыши и печатающего устройства (принтера).

Основными же блоками ПЭВМ являются:

- системный блок (в нем располагаются все основные узлы компьютера);

- дисплей (монитор);

- клавиатура.

Кроме того, к компютеру могут подключаться дополнительные устройства (см. Рис. 1.1. 1 и материал ниже).

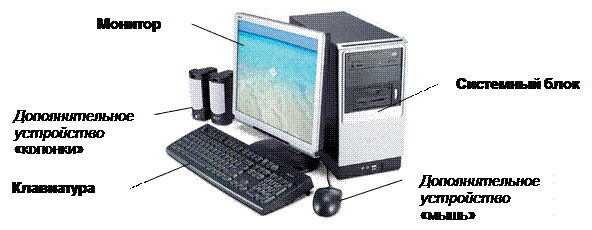

Рис. 1.1. 1. Основные блки ПЭВМ.

Системный блок содержит: центральный процессор, блок дисков, блок питания.

Центральный процессор (CPU) выполняет вычисления и управление компьюте­ром.

Центральный процессор включает:

- основной процессор, который управляет работой всех блоков машины и служит для выполнения арифметических и логических операций над информацией;

- сопроцессор, который расширяет возможности основного процессора для выполнения математических операций с большей точностью;

- оперативную память (RAM или ОЗУ – оперативное запоминающее устройство), пред­назначенную для оперативной записи, хранения и считывания информации (программ и данных), непосредственно участвующей в информационно-вычислительном процессе, выполняемом ПК в текущий период времени. При отключении ПК информация, содержащаяся в ОЗУ, теряется.

- постоянную память (ROM или ПЗУ – постоянное запоминающее устройство), которая служит для хранения неизменяемой (постоянной) программной и справочной инфор­мации, позволяет оперативно только считывать хранящуюся в ней информацию (изменить информацию в ПЗУ нельзя).

- электронные схемы (контроллеры или адаптеры), управляющие работой различных устройств, входящих в компьютер (монитором, НМД – накопителями на магнитных дисках и т.д.);

- порты ввода-вывода, через которые производится обмен данными с внешними устрой­ствами. Порты бывают 2-х видов: параллельные (обозначаемые LPT1–LPT4) – (обычно подключаются принтеры) и последовательные (COM1-COM3) – (подключаются мышь, модем, сетевой адаптер и др.). Параллельные порты выполняют ввод и вывод с большей скоростью, чем последовательные, но требуют и большего числа проводов для обмена данными. В большинстве современных компьютерах имеются разъемы универсальной последовательной шины USB (Universal Serial Bus), поддерживающей установку самонастраивающихся устройств. Удобство этой шины состоит в том, что она практически исключает конфликты между различным оборудованием, позволяет включать и отключать устройства без отключения компьютера.

Блок дисков (или внешняя память) относится к внешним устройствам ПК и используется для долговременного хранения любой информации, которая может когда-либо потребоваться для решения задач. Во внешней памяти хранится все программное обеспечение компьютера. Внешняя память содержит разнообразные виды устройств чтения/записи и хранения данных. Наиболее распространенными из них, имеющимися практически на любом компьютере, являются:

- дисководы (FDD – floppy disk drive) или накопители для гибких магнитных дисков, т.е. дискет;

- винчестер (HDD - hard disk drive) или накопитель на жестком магнитном диске;

- CD-ROM (Compact Disk Read Only Memory – компакт диск только для чтения) или накопители на оптических компакт-дисках. Бывают только для чтения – CD-R или для чтения/записи – CD-RW;

- DVD-накопители (Digital Versatile Disk – универсальный цифровой диск), которые работают практически со всеми видами обычных компакт-дисков: аудио, видео и дисками для привода CD-ROM).

Назначение этих устройств – запись и выдача хранимой информации по запросу в ОЗУ.

Блок питания преобразует электропитание сети в постоянный ток низкого напряжения, подаваемый на электронные схемы компьютера.

Дисплей (или монитор) предназначен для отображения текстовой и графической информации на экране и в зависимости от адаптера [1], которым он комплектуется, может быть монохромным (нецветным) текстовым, монохромным графическим или цветным графическим. Настольные компьютеры в основном комплектуются мониторами на базе электронно-лучевой трубки. Существуют мониторы и на жидкокристаллической матрице, они компактны, имеют плоские экраны и полностью безопасны, не создают значительных вторичных электромагнитных излучений, не утомляют зрение пользователя. Изображение, выводимое на экран монитора, формируется при помощи устройства, называемого видеокартой.

Клавиатура служит для осуществления ввода данных, команд и управляющих воздействий в ПК.

На клавиатуре можно выделить 3 поля:

1) Центральное поле, где расположены клавиши с буквами, цифрами и ряд управляющих клавиш.

2) Функциональное поле в верхней части клавиатуры, где находятся 12 клавиш от F1 до F12.

3) Малое (цифровое) поле в правой части клавиатуры, где расположены цифровые и управляющие клавиши.

Функции управляющих клавиш клавиатуры следующие:

Клавиши IBM PC	Функция клавиш
	Esc	Переход (Escape). Отменяет любые символы текущей строки. Используется для выхода из различных режимов в прикладных системах.
	Ctrl	Управление (Control). Действует только одновременно с нажатием дру­гой клавиши, изменяя ее действие.
	Alt	Изменение. Действует только одновременно с нажатием другой клавиши.
F	Tab	Табуляция. Действует при включенном регистре латинских букв, перемещая курсор на несколько позиций.
	Shift	Если держать ее нажатой, то можно вводить прописные буквы или символы верхнего регистра клавиш клавиатуры. Если отпустить эту клавишу, то можно вводить опять строчные буквы и символы нижнего регистра клавиш клавиатуры.
!	BackSpace	Удаляет символ слева от курсора (т.е. стирание предыдущего символа) или возвращает курсор на одну позицию влево.
	Enter	Клавиша ввода. Нажатием этой клавиши заканчивается ввод команды в командной строке.
PrScr	Print Screen	Печать экрана. Используется для вывода на принтер содержимого экрана.
	CapsLock	Фиксация режима прописных букв. После нажатия этой клавиши на индикаторе (в правом верхнем углу клавиатуры) загорается зеленая лампочка. Это значит, что можно вводить прописные буквы. Повторное нажатие этой клавиши отключает на индикаторе зеленую лампочку. Это значит, что вы вышли из режима фиксации прописных букв и можно опять вводить строчные буквы.
	NumLock	Включение/отключение малой цифровой клавиатуры. Если она включена (на индикаторе в правом верхнем углу клавиатуры загорится зеленая лампочка), то с помощью малой цифровой клавиатуры можно вводить цифры (см. на верхнем регистре этих клавиш). Если она отключена, то клавиши малой цифровой клавиатуры выполняют перемещение курсора в указанном направлении (см. на нижний регистр этих клавиш).
Ins	Insert	Вставка. При ее включении (т.е. нажатии) можно вставлять новый символ между двумя другими с раздвижкой этих символов. При ее отключении (т.е. повторном нажатии) можно вводить новые символы поверх существующих (т.е. заменять одни символы на другие).
Del	Delete	Удаление. Удаляет символ, на который указывает курсор (или справа от курсора в Windows).
	Home	Перемещение курсора в начало строки.
	End	Перемещение курсора в конец строки.
	! " # $	Перемещение курсора в влево, вправо на один символ или вверх, вниз на одну строку.
PgUp	PageUp	Переход на предыдущую страницу.
PgDn	PageDown	Переход на следующую страницу.
	Pause/Break	Прерывание. Действует только одновременно с клавишей Ctrl для прекращения действия команды.

Некоторые важные специальные комбинации клавиш (клавиши нажимаются одновременно):

Клавиши	Назначение
Ctrl+Alt+Delete	Повторная загрузка операционной системы (т.е. перезагрузка ЭВМ), вызов окна «Завершение работы программы» в Windows.
Ctrl+Break	Прекращение работы выполняемой программы.
Ctrl+NumLock	Приостановка выполнения программы.
Ctrl+Shiftилилевый Alt+Shift	Переключение раскладки (языков) клавиатуры в Windows.
PrintScrn	Копирование в Буфер обмена изображения экрана.
Alt+PrintScrn	Копирование в Буфер обмена изображения текущего окна приложения.
