Вспомогательные насосы

Для заливки центробежных насосов устанавливают особые вакуум-насосы. В практике насосных станций широко применяют водокольцевой насос, известный под названием вакуум-насоса. На рисунке 30 приведена схема, поясняющая его действие. Звездообразное колесо В вра­щается по оси, которая концентрически расположена в цилиндре, частично заполненном водой.

При вра­щении колеса В образуются концентричное кольцо воды и одинакового размера пространства 1-6 между лопатками (рис.30 б). Если колесо расположить в цилиндре эксцентрично (рис.30 в), то есть так, чтобы водяное кольцо касалось втулки колеса, то пространство между лопат­ками, начиная от точки касания, будут увеличиваться от 1 до 3, а далее (от 4 до 6) уменьшаться. При этом газ или воздух будут засасываться из всасывающего отверстия и соответственно нагнетаться в нагнетатель­ное отверстие.

Общий КПД на­соса невелик (от 30 до 20%), но это обычно не имеет

существенного значения, так как такой насос при заливке работает периодически и короткое время.

Конструкция вакуум-насоса показана на рисунке 30. Насос при­соединен к фланцу электродвигателя, на вал которого насажено колесо 1, представляющее собой бронзовый диск с двенадцатью радиальны­ми лопатками 4. Для разгрузки осевых усилий, действующих на вал 10, устроено шесть отверстий 2. Входное отверстие 14 и напорное 13 распо­ложены вверху корпуса. Трубы присоединяются к отверстиям на резьбе или при помощи фланцев 15, закрепляемых шпильками 12. Колесо расположено эксцентрично по отношению к крышке 5. Воздух и вода засасываются через серповидный вырез в корпусе 6, а при сжатии че­рез другой малый серповидный вырез происходит выбрасывание возду­ха и излишней воды.

Необходимо, чтобы при работе насоса через него непрерывно циркулировала вода для поддержания постоянного объе­ма водяного кольца в насосе, а также для отвода выделяющегося тепла при работе насоса.

Особое значение у вакуум-насоса имеет сальник, который должен быть воздухонепроницаемым. Уплотнение сальника состоит из корпуса 7,отлитого

за одно целое с корпусом насоса, чугунной крышки 8, мягкой хлопчатобумажной набивки 19 и кольца 3, закрепленного на вал пружинным кольцом 20. Чугун­ная опорная стойка 17 слу­жит станиной вакуум-насоса, к фланцу которой шпилька­ми присоединен корпус на­соса.

а) б) в)

Всасывающее отверстие 6

Нагнетательное отверстие

в

Рисунок 30 - Схема водокольцевого ва­куум-насоса

Рисунок 31 - Расположение водяного кольца при ра­боте вакуум-насоса

В опорной стойке разме­щены два шарикоподшипни­ка 9 и 11, служащие опорами для вала 10. Осевая сила вос­принимается подшипником 11. Чугунные крышки 16 и 18 фиксируют положение подшипни­ков, смазка которых осуществ­ляется солидолом или техниче­ским вазелином.

Перед пуском вакуум-на­сос заливают водой. По окон­чании работы из насоса удаля­ют воду через отверстие, за­крытое пробкой 21.

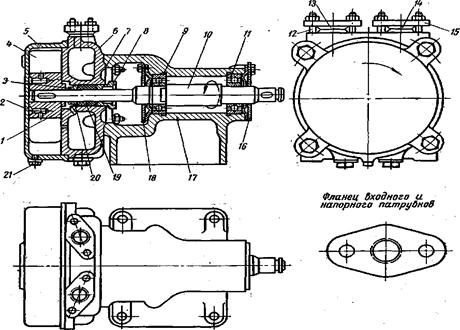

Рисунок 32 - Водокольцевой вакуум-насос

Вал насоса вращается против часовой стрелки, если смотреть со сто­роны привода.

На рисунке 33 показана схема установки вакуум-насоса. Для ре­гулирования количества циркулирующей воды поставлены особые вентили

(расход воды при мощности насоса 2—3 кВт составляет в сред­нем 250—300 л/ч). Отработавшая вода вместе с воз­духом выбрасывается через нагнетательный трубопровод или в бачок, или непосред­ственно в канализацию.

Циркулирующая в насосе вода не должна содержать механических примесей, что­бы не было износа торцов диска колеса, имеющих за­зор 0,1 мм. Следует учиты­вать, что с увеличением за­зора будет снижаться про­изводительность насоса, так как при этом величина _об уменьшается.
