Машинного водоподъема

ВОДОПОДЪЕМНЫЕ (НАСОСНЫЕ) УСТАНОВКИ,

СТАНЦИИ И ГИДРОТЕХНИЧЕСКИЙ УЗЕЛ

Насосная установка состоит из: 1) во­доприемных устройств для всасывающих труб насосов, 2) самого насоса, 3) двигателя, 4) передачи от двигателя к насосу, 5) напорного трубопровода, транспортирующего воду от насоса в 6) водовыпускное устройство. Таким образом, в понятие насосной установки должны входить те элементы, от режима которых зависит работа насоса.

В состав насосной станции входят отдельные элементы на­сосных установок (например, приемные камеры для всасывающих труб насосов, всасывающие трубы, насосы, передачи для приведения в дей­ствие насосов от двигателей, двигатели, напорные трубопроводы, переключающая трубопроводы аппаратура, регулировочная и контрольно-измерительная аппаратура), само здание станции, располагаемые в нем отдельные пункты управления машинами и устройствами (например, для электрифицированных насосных станций распределительные и пусковые устройства, автоматизация управления, понизительная подстанция и т. д.) и, наконец, вспомогательное оборудование.

Таким образом, насосная станция, кроме элементов насосных установок, включает и элементы управления агрегатами. Комплекс, состоящий из сооружений, предназначенных для забора воды, подвода воды к зданию насосной станции, самого здания насосной станции, напорных трубопроводов и сооружений для приема поднятой воды, называется гидротехническим узлом машинного водоподъема.

Отдельные сооружения гидроузлов располагаются примерно в та­кой последовательности (рис. 36): водозаборное сооружение (иначе водоприемник), которое заби­рает воду из источника водоснабжения 1; сооружение 3 для транспортировки воды от водоприемника до насосной станции (открытые каналы, трубопроводы); аванкамера 4 перед зданием насосной станции при подводе воды к нему открытым каналом;

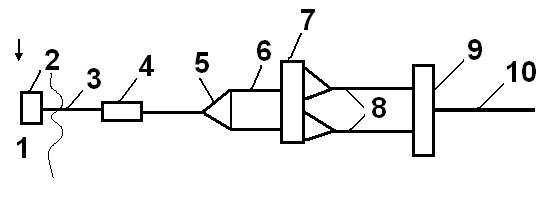

Рисунок 36 - Гидротехнический узел машинного водоподъема

1 - водоисточник; 2 - головной водозабор; 3 - сооружение подводящее воду (канал водовод); 4 - отстойник; 5 - аванкамера; 6 - водозабор при насосной станции; 7 - здание НС;

8 - напорные водоводы; 9 - водовыпуск; 10 - отводящий канал.

Аванкамера - это расширенная часть кана­ла перед зданием насосной станции, которая включает сопрягающие соо­ружения канала и здания; здание насосной станции 5; напорные трубопроводы 6; водовыпускное устройство 7 для приема изливающейся из трубо­провода воды (например, напорный бассейн машинного магистрально­го канала оросительной системы 8).

По назначению насосные установки и станции можно разделить на следующие типы:

· мелиоративные насосные установки и станции, предназначаемые для

Рисунок 37 - Береговая насосная станция объединенного типа, круглая

Рисунок 38 - Плавучая насосная станция

подъема воды на мелиорируемую площадь (оросительные системы) или для отвода воды с мелиорируемой площади (осушительные и ороси­тельные системы);

· в последнем случае они применяются для перекачки сбросных или дренажных вод;

· дождевальные насосные установки для полива посевов дождеванием;

· насосные станции I и II подъема, предназначаемые для питьевых целей и технических нужд сельского хозяйства;

· канализационные насосные станции для перекачки фекальных и отработавших производственных вод;

· насосные установки, приме­няемые в гидромелиоративном стро­ительстве;

· вспомогательные насосные установки (например, в здании очистных и фильтровальных соору­жений и др.).

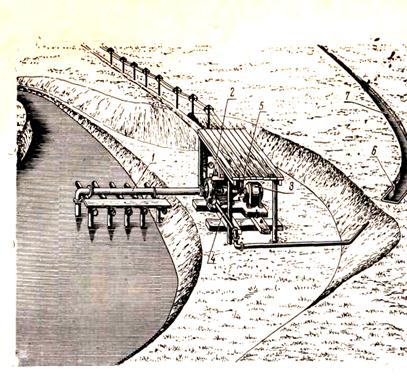

Рисунок 39 - Насосная установка

1 - всасывающая труба; 2 - насос; 3 - электродвигатель; 4 - напорный трубопровод;

5 - муфта; 6 - водовыпуск; 7 - маги­стральный машинный канал.

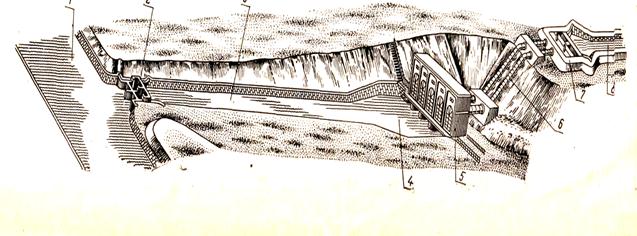

Рисунок 40 - Насосная станция

1 - канал; 2 - водозаборное устройство; 3 - подводящий канал;

4 - аванкамера; 5 - здание насосной станции; 6 - напорный трубопровод; 7 - водовыпуск (напорный бассейн); 8 - магист­ральный машинный канал.
