Панель инструментов диаграммы Последовательности

Создание диаграммы Последовательности

Создание пакетов

Для упорядочения элементов модели в среде Rose можно создавать столько пакетов, сколько нужно. При необходимости, для лучшей организации разрешается помещать один пакет внутрь другого. При создании нового пакета Rose автоматически создает диаграмму Package Overview (Обзор пакета) и список ассоциаций (Associations list).

Для добавления пакета на диаграмму:

· Щелкните правой кнопкой мыши на представлении Вариантов Использования в браузере. Что­бы вложить пакет в существующий, щелкните правой кнопкой мыши на существующем пакете в браузере.

· В открывшемся меню выберите пункт New > Package (Создать > Пакет)

· Введите имя нового пакета.

Диаграммы Последовательности можно создавать в представлении Вариантов Использования или в Логическом представлении браузера. Как показано на рис. 4.4, диаграммы Последовательности должны находиться непосредственно внутри варианта использования или непосредственно внутри пакета.

Для создания новой диаграммы Последовательности:

· Щелкните правой кнопкой мыши на соответствующем пакете или варианте использования в браузере.

· В открывшемся меню выберите пункт New >- Sequence Diagram (Создать >- Диаграмма После­довательности).

· Дайте новой диаграмме Последовательности имя.

· Дважды щелкнув на диаграмме в браузере, откройте ее.

· Открыть существующую диаграмму Последовательности можно следующим образом:

· Найдите ее в представлении Вариантов Использования браузера.

· Откройте диаграмму, дважды щелкнув на ней мышью.

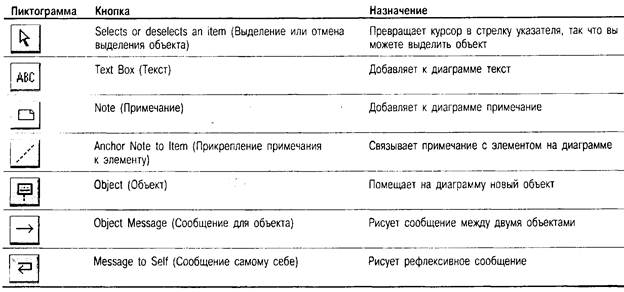

Когда открывается диаграмма Последовательности, панель инструментов диаграммы изменяется так, чтобы вы могли помещать на диаграмму объекты, сообщения и другие элементы (см. ниже). В табли­це приводится список кнопок панели диаграммы Последовательности и объясняется их назначе­ние.
