Установка синхронизации сообщений

Нумерация сообщений на диаграмме Последовательности

Удаление сообщений с диаграммы Последовательности

В процессе работы с диаграммами Последовательности может потребоваться удалить ранее нарисо­ванные сообщения. При этом оставшиеся сообщения будут автоматически перенумерованы.

Для удаления сообщения с диаграммы Последовательности:

· Выделите удаляемое сообщение.

· В меню модели выберите пункт Edit > Delete from Model (Правка > Удалить из модели) или на­жмите комбинацию клавиш CTRL+D.

Хотя диаграмму всегда читают сверху вниз, вы можете еще и пронумеровать сообщения, чтобы по­казать порядок их. Номера сообщений на диаграммах Взаимодействия по­казывать необязательно. По умолчанию нумерация сообщений на диаграммах Последовательности отключена.

Если нужно включить или выключить нумерацию сообщений:

· В меню выберите пункт Tools Options (Инструменты Параметры).

· Перейдите на вкладку Diagram (Диаграмма).

· Установите или сбросьте флажок Sequence numbering (Нумерация сообщений)

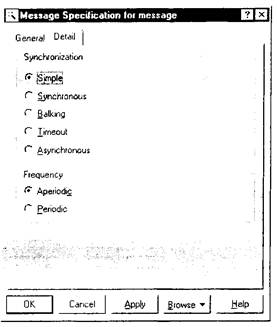

На вкладке Detail (Подробно) окна спецификации сообщений можно определить синхронизацию посылаемых сообщений

Соответствующая сообщению стрелка изменится, если этот параметр будет определен как "с отка­зом становиться в очередь", "с лимитированным временем ожидания" или "асинхронное". Доступны пять значений параметра синхронизации:

Simple (Простое) Используется по умолчанию. Означает, что все сообщения выполняются в од­ном потоке управления. На диаграммах Последовательности и Кооперативных диаграммах сообщения такого типа показывают следующим образом:

Synchronous (Синхронное) Применяется, когда клиент посылает сообщение и ждет ответа пользователя. На диаграммах Последовательности и Кооперативных диаграммах синхронные сообщения показывают следующим образом:

Balking (С отказом становиться в очередь) Клиент посылает сообщение серверу. Если сервер не может немедленно принять сообщение, оно отменяется. На диаграммах Последовательности и Кооперативных диаграммах такие сообщения показывают следующим образом:

Timeout (С лимитированным временем ожидания) Клиент посылает сообщение серверу, а затем ждет указанное время. Если в течение этого времени сервер не принимает сообщение, оно отменяется. На диаграммах Последовательности и Кооперативных диаграммах сообщения с ли­митированным временем ожидания показывают следующим образом:

Asynchronous (Асинхронное) Клиент посылает сообщение серверу и продолжает свою работу, не ожидая подтверждения о получении. На диаграммах Последовательности и Кооперативных диаграммах такие сообщения показывают следующим образом:

Задать синхронизацию сообщения можно следующим образом:

· Дважды щелкните на сообщении на диаграмме Последовательности или Кооперативной диа­грамме.

· В окне спецификации сообщения перейдите на вкладку Detail (Подробно).

Установите переключатель Synchronization в нужное значение.
