Основной блок

Название и функции узлов

Спецификация оборудования

I. XRD-6000

(1) Основной блок ---------------------------------------------------------------1

(2) Генератор рентгеновского излучения

(помещается внутри основного блока)---------------------------------1

(3) Гониометр (помещается внутри основного блока)-----------------1

(4) Сцинтилляционный детектор---------------------------------------------1

(5) Контроллер (помещается внутри основного блока)----------------1

II. Система обработки данных

(1) Компьютер--------------------------------------------------------------------1

(2) Монитор-----------------------------------------------------------------------1

(3) Принтер------------------------------------------------------------------------1

(4) Компьютер--------------------------------------------------------------------1

III. Стандартные принадлежности-----------------------------------------1

1.2.3 Перечень стандартных принадлежностей

Наименование	Кат. №	Количество	Примечание
<Гониометр>
Коробка для хранения стандартных принадлежностей	038-03014-03
D Щель Соллера	215-22466
R Щель Соллера	215-22481
Держатель образца	214-22483
Щель, 0,05-10R	215-22495-01
Щель, D0,5-R	215-22495-02
Щель, D1-R	215-22495-03
Щель, D2-R	215-22495-04
Щель, S0,5-L	215-22582-01
Щель, S1-L	215-22582-02
Щель, S2-L	215-22582-03
Щель, 0,15-20R	215-22581-04
Щель, 0,3-20R	215-22581-06
Фиксаторы	215-22506
Винт с шестигранной шляпкой, М3*8	022-25003-21
Установочный шаблон	215-22505
Фильтр, Ni	215-22500-02
Поглотитель	215-22503
Подложка для стандартного образца	215-22507-01	1 комплект	5 штук
Стандартный образец (порошок Si)	215-21723		325 меш, 20 г
Стеклянная палочка	200-15541
Медицинская оберточная бумага	046-00998-03
Гаечный ключ	086-03113		19 мм
Шестигранный ключ, 2,5 мм	086-03819		2,5 мм
Шестигранный ключ, 3 мм	086-03804		3 мм

Наименование	Кат. №	Количество	Примечание
Винт с шестигранным отверстием, М5*8	022-27083		Для направляющих детектора
<Рентгеновская трубка>
Рентгеновская трубка, А-40-Cu	062-40003-03		2 КВт (тип *2)
Рентгеновская трубка, PW-2253/20	210-24016-21		2,7 КВт (тип *3)
<Водяное охлаждение>
Шланг в оплетке Тетрон 12*18	018-31506	15 м
Хомут, BS5315 20	037-61104-03
<Кабель электропитания>
Кабель электропитания, 8 мм2*2	215-22919	7 м	С зажимными разъемами 6
Заземляющий кабель, 6 мм2*1	215-22920-01	7 м	С зажимными разъемами 6
Удлиннитель с настольной розеткой (5м)	071-60328-32		С 2 заземляющими разъемами
<Инструкции>
Инструкция по эксплуатации XRD-6000	305-20101-01		Данное руководство
Инструкция по программному обеспечению XRD-6000	305-20102-01
Инструкция по эксплуатации рентгеновской трубки А-40	305-20103-01		2 КВт (тип *2)
Инструкция по эксплуатации широкофокусной рентгеновской трубки	305-20104-01		2,7 КВт (тип *3)

Примечание) Рентгеновская трубка на 2 КВт (тип *2) или на 2,7 КВт (тип *3) вместе с инструкциями поставляются с оборудованием.

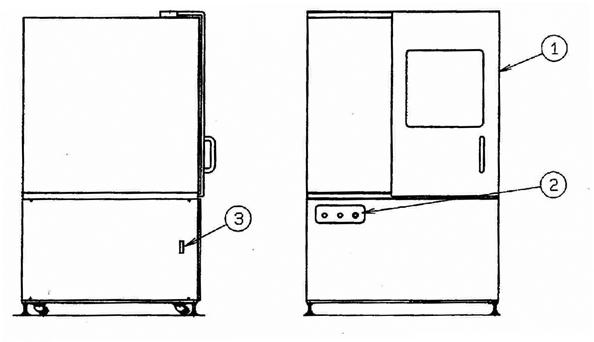

Рисунок 1.2.1 Основной блок

Скользящая дверь

Для предохранения человека от воздействия рентгеновского излучения скользящая дверь снабжена блокирующим механизмом. Блокирующий механизм предотвращает генерирование рентгеновского излучения пока дверь не будет закрыта полностью. Для наблюдения, в двери имеется акриловое освинцованное окно, не пропускающее рентгеновское излучение.

Панель управления

На панели имеются индикаторы подачи напряжения и генерирования рентгеновского излучения. Имеется кнопка аварийного отключения.

POWER (напряжение) (зеленая лампа): Загорается при включении питания.

X-RAYS: Загорается при генерировании рентгеновского излучения.

EMERGENCY: Кнопка аварийного отключения XRD-6000.

Выключатель электропитания

Главный выключатель электропитания XRD-6000.
