Принципы выполнения реле сопротивления и Основные требования к их конструкциям

Дистанционные реле могут выполняться на различных принци­пах (см. § 2-1). До последнего времени значительное распростра­нение имеют электромеханические конструкции на электромагнит­ном и особенно индукционном принципе. За последние годы раз­работаны и внедряются реле с использованием полупроводниковых приборов. Реле сопротивления на полупроводниках обладают существенными преимуществами, отмеченными в § 2-1-4, и посте­пенно вытесняют электромеханические конструкции. Отечествен­ная промышленность переходит на выпуск реле сопротивлений только на выпрямленном токе с полупроводниковыми приборами.

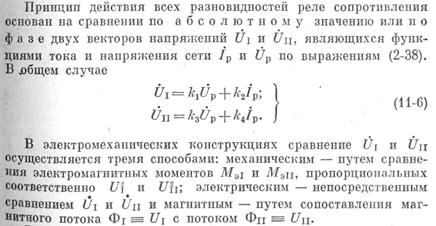

Вреле на полупроводниках напряжения U_I и U _II сравниваются с помощью схем сравнения, рассмотренных в § 2-16.

Меняя коэффициенты k в выражениях (11-6), можно получать реле сопротивления с различными характеристиками, изображен­ными на рис. 11-7, а — г.

Для получения реле с более сложными характеристиками, изображенными на рис. 11-7, г, е и другими разновидностями используется сравнение трех и более электрических величин, также являющихся линейными функциями I _р и U_p.

Основные требования к параметрам реле сопротивления сво­дятся к следующему:

1. Реле сопротивления должны быть быстродействующими, чтобы обеспечить быстрое отключение к. з. в пределах первой зоны. Для этого в сетях 110—500 кВ необходимо иметь время действия реле t_Р = 0,02 ÷ 0,05 с.

2. Реле сопротивления, выполняющие функции дистанционных органов, должны отличаться точностью z_с.р с тем, чтобы зоны действия защит были стабильными. Погрешность в отклонении величины z_с.р от заданной установки z_у не должна превышать 10%.

3. Пусковые реле сопротивления должны иметь высокий коэффициент возврата:
