Упрощенные схемы с уменьшенным числом дистанционных органов

а) Трехсистемные и односистемные ехемы включения ди­станционных органов

Дистанционные реле относятся к числу сложных реле, в связи с этим были разработаны схемы, позволяющие уменьшить количе­ство дистанционных органов в защите.

Описанные в § 11-9 способы включения дистанционных органов были рассчитаны на три реле. Схемы с тремя органами называются трехсистемными.

С целью упрощения можно применять схемы с одним дистан­ционным органом (односистемные). В односистемных схемах для правильной работы дистанционных органов их необ-

Для этого каждое пусковое реле должно работать только при повреждении на определенных фазах. Такое свойство пусковых органов называется избирательностью.

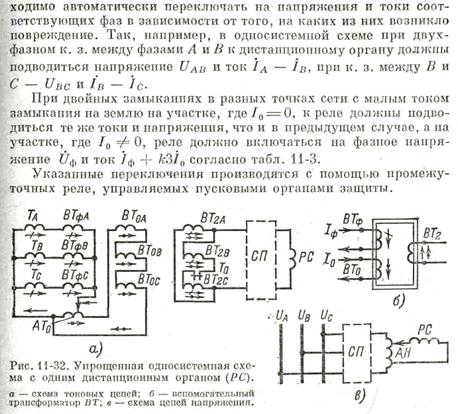

На рис. 11-32 показана упрощенная односистемная схема с пе­реключениями в цепях тока и напряжения дистанционного органа защиты (РС). Эта схема применяется в защите, предназначенной для сети с малым током замыкания на землю.

Для облегчения работы контактов переключающих реле.при больших токах к. з. 50—100 А токовые цепи реле РС питаются через вспомогательные понизительные трансформаторы тока ВТ (рис. 11-32). Каждый из этих трансформаторов имеет две первич­ные обмотки ВТ_ф и ВТ₀ и одну вторичную ВТ₂. Обмотка ВТ_Ф питается током I _ф соответствующей фазы, а обмотка ВТ₀ током 1₀, получаемым через автотрансформатор АТ₀.

Ток первичных обмоток I _ф и ток I ₀ трансформируются во вто­ричную обмотку ВТ_г, в последней появляется ток

При междуфазных к. з. без земли I ₀ = 0, в этом случае ток I₂ = I _ф/ n _ВТ

Коэффициент трансформации n _ВТобычно принимается рав­ным 25. В результате трансформации токи, питающие реле РС, уменьшаются в 25 раз, что весьма существенно облегчает работу контактов промежуточных реле, производящих переключения в токовых цепях РС.

Обмотки ВТ_2а, ВТ_2В и ВТ_2С соединены в треугольник, цепь которого проходит через нормально замкнутый контакт токового реле Т_о, реагирующего на ток 3 I ₀. При междуфазных к.з. реле Т_о не работает и при действии пусковых реле поврежденных фаз к РС подводится разность токов двух поврежденных фаз, получа­емых от соответствующих обмоток ВТ₂ (для упрощения чертежа схема переключений СП на рис. 11-32 не показана).

При двойном замыкании на землю появляется ток I ₀, реле Т_о срабатывает и в зависимости от положения контактов пусковых реле к РС подводится сумма тока поврежденной фазы и тока компенсации k3 I ₀, получаемых от соответствующей обмотки ВТ₂.

Переключения в цепях напряжения реле РС (рис. 11-32, в) выполняются также с помощью пусковых реле. Они производят необходимые переключения в цепях напряжения дистанционного органа так, чтобы к автотрансформатору АН подводилась разность напряжений поврежденных фаз в случае междуфазного к. з. и напряжение поврежденной фазы при двойных замыканиях наземлю. Односистемные схемы получили значительное распростра­нение. Более подробно они рассмотрены в [Л. 13, 23, 44].

б) Использование одного комплекта дистанционных органов для нескольких зон

Наиболее часто один комплект дистанционных органов исполь­зуется для первой и второй зон. Это позволяет в 2 раза уменьшить число дистанционных органов в за­щите и поэтому широко применяется на практике.

Схемы с использованием одного комплекта реле сопротивления для двух зон основаны на том, что нор­мально дистанционные органы вклю­чены с уставкой первой зоны; при к. з. за пределами первой зоны уставка реле автоматически изме­няется с первой на вторую зону. Изменение уставки осуществляется пу­сковыми реле после истечения времени, необходимого для действия первой зоны. На рис. 11-33 приведена типовая схема (для одной фазы), осуществляющая автоматическое изменение уставки на ди­станционном органе. Нормально к реле сопротивления РС подводится напряжение, соответствующее уставке первой зоны, от авто­трансформатора АН через нижний размыкающий контакт 2 проме­жуточного реле РП₂. Это реле непрерывно питается током через размыкающий контакт промежуточного реле РП_1, управляемого пусковым органом защиты ПО.

При к. з. пусковое реле ПО приходит в действие и реле РП₁ размыкает цепь обмотки реле РП₂. Последнее работает (отпадает) с выдержкой времени около 0,15 с, достаточной для действия первой зоны, и переключает реле РС на ответвление АН, соответ­ствующее уставке второй зоны. Если к. з. было в первой зоне, то РС срабатывает до того, как РП₂ переключит его уставку. Если к. з. произошло за пределами первой зоны, то после пере­ключения уставки РС получит возможность действовать с устав­кой второй зоны.
