Причины, искажающие работу дистанционных органов

На работу дистанционных органов оказывают воздействие некоторые факторы, искажающие величины z_р так, что при этом нарушается пропорциональность между z_р и расстоянием l_k до места к.з. Эти искажения необходимо учитывать при выборе уста­вок во избежание нарушения селективности и недопустимого сокра­щения зон действия защиты.

а) Влияние переходного сопротивления

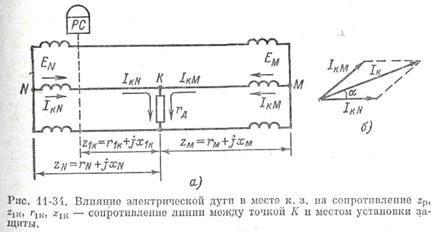

Переходное сопротивление в месте к. з, (рис. 11-34) обуслов­ливается главным образом появлением электрической дуги, имею­щей активное сопротивление r_д. Сопротивление на зажимах реле РС при электрической дуге в месте повреждения при двухфазном

к. з., как это видно изрис. 11-34, равно;

В общем случае из-за подпитки места повреждения с проти­воположной стороны током I_кМ Δz > r_д и сдвинуто относительно него на угол α, равный углу сдвига между векторами _k и _кN. Сдвиг по фазе между _вМ и _кN, обусловливающий сдвиг на угол а между токами _к и _kN, возникает вследствие несовпадения фаз между э. д. с. _н и _м, различия углов сопротивления z_N и z_м и различия в соотношениях симметричных составляющих токов _кN и _kм. С учетом сказанного из выражения (11-42) следует, что реле полного сопротивления воспринимают появление переходного сопро­тивления как удаление действительного места к. з. на вели­чину Δz.

В результате этого зона действия реле сокращается и возни­кает возможность отказа защиты в конце расчетной зоны и несе­лективной работы предыдущих защит. Величина сопротивления дуги не поддается точной оценке.

В начальный момент повреждения длина электрической дуги минимальна, в дальнейшем дуга удлиняется, вследствие чего сопротивление r_д возрастает. Поэтому на защиту с выдержкой времени дуга оказывает большее влияние, чем на защиты, дейст­вующие мгновенно.

б) Влияние токов подпитки от промежуточных подстанций

В ряде случаев между местом установки защиты и точкой повреждения оказываются включенными источники питания N, дающие дополнительный ток I_кN к месту к. з. (рис. 11-35, а). Этот ток не проходит через реле, но, создавая дополнительное падение напряжения в сопротивлении поврежденного участка, увеличивает напряжение на зажимах реле, а вместе с ними и z_Р.

Напряжение на реле с учетом подпитки равно:

При наличии подпитки сопротивление на зажимах реле ока­зывается большим, чем действительное сопротивление прямой последовательности до места к. з., что приводит к сокращению зоны вторых и третьих ступеней защиты. Чем больше ток подпитки I_кN, тем больше искажается (увеличивается) сопротивление z_p.

в) Влияние разветвления токов при сочетании одинарной ли­нии с параллельными

При сочетании одинарной линии сдвумя параллельными (рис. 11-35, б) линиями реле, установленное на одинарной линии, замеряет преуменьшенное сопротивление при к. з. на одной из параллельных линий. В этом случае

г ) Влияние погрешности измерительных трансформаторов

Погрешность трансформаторов тока умень­шает вторичный ток по сравнению с его расчетным значением, что вызывает сокращение зон действия защиты. Угловая погреш­ность искажает величину угла φ_р сопротивления z_р и влияет таким образом на работу направленных реле сопротивления, у которых z_с.р = f(φ_р). Для ограничения искажений в работе измерительных органов трансформаторы тока, питающие дистанционную защиту, должны проверяться по кривым предельной кратности, которым соответствует полная погрешность, не превышающая 10%, и удов­летворять им при максимальном значении тока к. з. в конце пер­вой зоны.

Погрешность трансформаторов напря­жения по коэффициенту трансформации невелика. Однако величина вторичного напряжения может заметно искажаться за счет падения напряжения в соединительных проводах, связываю­щих реле с трансформатором напряжения. Подбором сечения соединительных проводов эти искажения сводятся к минимальному значению. Угловая погрешность трансформаторов напряжения влияет на работу реле так же, как и трансформаторов тока.
