Монитор T6XBT





Монитор Т6ХВТ организован в виде нескольких окон, обеспечивающих оператора информацией о состоянии Т6ХВТ и позволяющей управлять ею. Типичный пример формата экрана T6ХВТ представлен на Рис. 2-1 и состоит из элементов, перечисленных ниже.

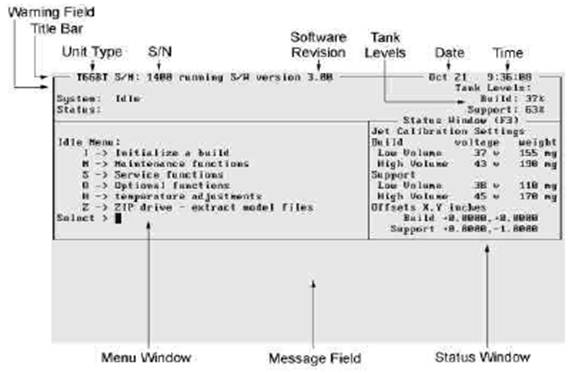

Рис. 2-1 Формат экрана монитора T6XBT

  • Title bar (Полоса заголовка)– Полоса заголовка расположена в верхней линии экрана. Она определяет активное имя модели (mdl_name.ext) и номер модели (nnnnnnnn) или, если ни одна модель в данный момент не активна, серийный номер T6ХВТ и версию обновления программного обеспечения.

Правая сторона полосы заголовка отображает дату и время. Эти поля указывают дату и время так, как их определяет DOS. Они установлены и изменяются с использованием команд даты и времени DOS, как описано в гл.4.14.

  • Warning Field –поле предупреждений расположено ниже полосы заголовка. Это поле высвечивает предупреждение при возникновении соответствующего состояния, например, too many model files (слишком много файлов моделей).
  • System– Cистемное поле расположено с левой стороны от экрана ниже Warning Field. Это поле определяет наиболее характерные, высокоуровневые операции, например, Running, Paused, Idle, System Shut Down, и так далее.
  • Status (состояние)– Поле состояния расположено с левой стороны экрана ниже системного поля. Поле состояния определяет дополнительные детали, касающиеся текущего состояния, и специальным образом определяет, что случилось или непременно случится, например, Homing (возвращение), Testing (тестирование), Jet Check (проверка струи), Printing (печать), Manual Intervention Required (требуется ручное вмешательство оператора), и так далее.
  • Tank Levels (уровни резервуара)– Поля уровней резервуара расположены с правой стороны экрана ниже полей Date и Time. Содержимое этих полей обновляется, когда запускается построение модели, и всякий раз, когда выполняется команда определения уровня в резервуаре. Значения этих уровней не отражают реальное состояние в данный момент времени.

ЗАМЕЧАНИЕ: Оператору следует сделать паузу в процессе построения модели при построении длинных моделей и выполнить команды определения уровней основного и поддерживающего материалов в резервуарах хотя бы один раз каждые 24 часа для своевременного обновления коррекции этой информации.





  • Menu Window (окно меню)– Окно меню - разделенная на части область экрана отчасти снизу с левой стороны монитора. Она перечисляет варианты управляющих команд оператора, доступных при текущем состоянии системы и определяет нажатие клавиш, связанных с каждой командной функцией. См.гл.2.2
  • Status Window (окно состояния) - Окно состояния - разделенная на части область экрана отчасти снизу с правой стороны монитора. Она отображает несколько уникальных типов подробной информации о состоянии T6ХВТ.

Переход из одного состояния в другое происходит последовательно при нажатии F3 или F4. См.гл.3.3 Окна состояния:

1. Temperature Status (Section 2.3.1) – состояние температур

2. Model Build Status (section 2.3.2) – состояние построения модели

3. Jet Calibration Status (Section 2.3.3) – состояние калибровки головок

4. Positional Status (Section 2.3.4) – состояние положения каретки

5. Cable Connection Status (Section 2.3.5) – состояние подключения кабелей

6. Device Fault Status (Section 2.3.6) – состояние работы систем

  • Message Field (поле сообщений)- Поле сообщений простирается по всей ширине экрана и расположено ниже окон Menu (меню) и Status (состояния). Сообщения, которые записываются в log файл, прокручиваются через это поле, обеспечивая оператора дополнительной информацией, относящейся к наиболее свежим операциям T6ХВТ. Многие сообщения имеют ссылку на время и дату, облегчающую поиск неисправностей.
  • Temporary Overlay Windows (всплывающие окна)– Управляющая программа T6XВТ использует всплывающие окна для отражения информации о состоянии и облегчает оператору ввод данных, связанных с различными управляющими командами оператора. Эти окна изменяются по размеру и по содержанию. Они располагаются в центре монитора и перекрывают обычную информацию. Ввод данных с клавиатуры, не связанных с активным временным окном, блокируется. Всплывающее окно появляется при калибровке, обслуживании барабана, контроле температуры, проверке уровня в резервуаре и выборе модели, а также при выборе функций удаления. Функция Help – помощь также отражается во всплывающем окне.
