Работа с программной опцией AWS D1.1




Первый шаг использования программной опции AWS D1.1 в дефектоскопе EPOCH 4 для дефектоскопии состоит в калибровке датчика и условий испытания. См. «Калибровка дефектоскопа EPOCH 4» на странице 69 оригинала Инструкций по эксплуатации, или соответствующие инструкции Американского общества специалистов по сварке American Welding Society (AWS) для калибровки дефектоскопа EPOCH 4 с вводом ультразвукового луча в материал под углом.

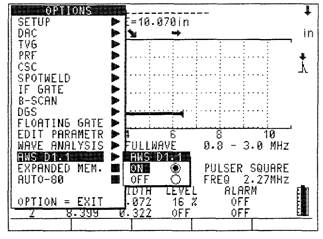

Рис. 69. Программная опция AWS D1.1, активируемая в меню Options

Когда AWS D1.1 активируется, функциональные клавиши на дефектоскопе EPOCH 4 обеспечивают выполнение следующего:

[F1]: REF B – сохранении уровня эхо-сигнала в дБ от опорного отражателя

[F2]: функция не присвоена

[F3]: функция не присвоена

[F4]: SCAN DB – переключение коэффициента усиления при сканировании между выбранным значением и нулем

[F5]: AUTO-80 – регулировка стробированного сигнала для получения 80% от высоты, соответствующей полной высоте экрана FSH

После активирования программной опции AWS с меню Optionsвы должны установить значение REF B для начала проверки (дефектоскопии). Такое значение представляет собой уровень усиления, необходимый для того, чтобы эхо-сигнал от опорного отражателя составлял 80% от высоты, соответствующей полной высоте экрана Full Screen Height (FSH). Опорным отражателем часто является отверстие, просверленное на боковой поверхности калибровочного образца, используемого для калибровки для случая углового ввода ультразвукового луча в испытуемый материал. Могут использоваться и другие опорные отражатели при условии, что они удовлетворяют требованиям AWS к таким проверкам.

Для сохранения значения REF B вы должны заключить эхо-сигнал от опорного отражателя в строб-импульс и довести уровень такого эхо-сигнала до 80% FSH. Вы можете достичь этого нажатием клавиши [GAIN]и регулировкой усиления с помощь клавиш со стрелками вверх и вниз или путем нажатия [F5]для автоматической регулировки усиления для получения уровня эхо-сигнала, равного 80% FSH. После того, как эхо-сигнал стал иметь такую амплитуду, нажмите [Fl],станет воспроизводиться следующий экран:

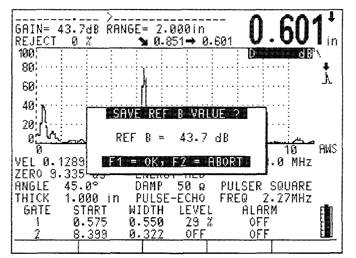

Рис. 70. Нажмите [Fl] для сохранения значения REF B
