Устройство и принцип работы 7-сегментного индикатора

Программирование микроконтроллера

Запуск программы на компиляцию

Производится нажатием кнопки . Если в появившемся окне отчета есть строки

No errors

No warnings

то программа откомпилирована без ошибок и может быть записана в микроконтроллер.

Запись программы в память микроконтроллера производится нажатием кнопки . В отчете будет указан процент использования памяти Program size: 160 words (2.0% of FLASH). Собственно сам процесс записи начнется при нажатии кнопки .

Лабораторная работа №3 – Программирование 7-сегментного светодиодного индикатора

Семисегментный индикатор состоит из 8 светодиодов, включенных как показано на рисунке 3.1, которые подсвечивают сегменты.

	A B C D E F G H

	а)

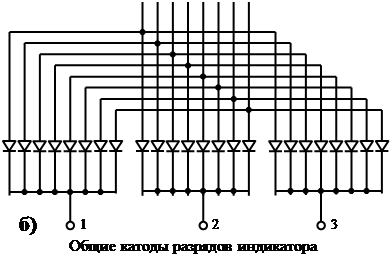

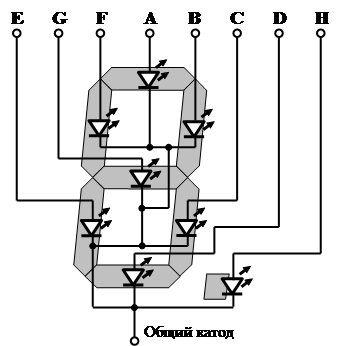

Рисунок 3.1 – Устройство 7-сегментного индикатора а) одноразрядного; б) трехразрядного

Чтобы зажечь на индикаторе цифру 2, необходимо на выводы A, B, F, E и D через резисторы 330 Ом подать напряжение +5В, а общий катод подключить к земле. Резисторы устанавливаются для ограничения тока каждого светодиода до величины I = 5В/330 Ом = 15 мА. При подаче большего тока светодиод перегревается и выходит из строя. Чтобы снизить яркость свечения сопротивление можно увеличить (до 1 кОм).

Выпускаются от одно- до девятиразрядных индикаторов. Такие индикаторы имеют объединенные аноды (рис 3.1б) и отдельно выведенные катоды для каждого разряда. Очевидно, что такое подключение не позволяет зажигать различные значения разрядов числа. В этом случае индикацию делают динамической. При этом первую цифру зажигают на долю секунды, затем подают положительное напряжение на другую комбинацию сегментов и подключают катод второй цифры, зажигая ее, и так далее. Если каждая цифра будет зажигаться менее 50 раз в секунду, мерцание будет заметно, и будет неприятно воздействовать на зрение. Максимально допустимую продолжительность горения одной цифры можно рассчитать t_д = 1/(50∙n), где n – общее количество цифр на индикаторе. При увеличении количества разрядов индикатора частота переключения с цифры на цифру должна быть пропорционально увеличена. Так при двух цифрах требуется не менее 100, а при 9 цифрах – не менее 450-ти переключений в секунду.
