Автоматическая генерация проекта

Запустите интегрированную среду разработки программ CodeVisionAVR. Из меню выберите File – New – Project – OK.

На вопрос Do you want to use CodeWizardAVR ответьте Yes. (Wizard – мудрец, чародей).

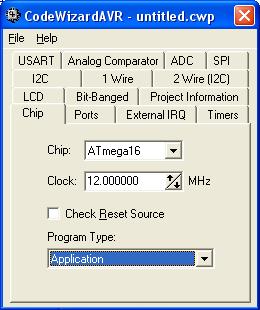

В появившемся диалоге

во вкладке Chip выберите тип контроллера (Atmega8 или Atmega16) и установите частоту впаянного на плату кварца (для МК2 это 12 MHz). Program Type – Application (Тип программы – приложение).

Во вкладке Ports должны быть запрограммированы порты на ввод информации (In) или на вывод (Out) в зависимости от подключенных к портам устройств. В соответствии со схемой контроллера MK2 к порту В подключены катоды светодиодных индикаторов, а к порту D – управление их сегментами, следовательно эти порты программируем на вывод. Начальное состояние Output Value (выводимая величина) устанавливаем нулевым.

К выводам порта А PA7 и PA6 подключены реле, а к PA1 – динамик, поэтому их программируем на вывод, Output Value = 0 иначе реле сразу сработают. Остальные выводы порта А будут использоваться как входы АЦП, поэтому их программируем на вход, подтяжку (Pullup) – внутреннее подключение к источнику питания через резистор 20К во избежание неопределенного состояния порта – не производим.

К выводам порта С подключена клавиатура, поэтому их программируем на вход. Подтяжку не производим, так она реализована внешними резисторами 10К к напряжению питания.

Во вкладке External IRQ (Interrupt Request – внешние прерывания) можно указать внешние источники прерываний. Так если выбрать INT2 Enabled (дана возможность) то при установке Falling Edge (по спадающему фронту) при переходе (INT2/AIN0)PB2 входа порта В из высокого в низкое состояние будет вызвана функция с именем ext_int2_isr(), которая должна быть оформлена в тексте программы. Такое действие можно вызвать, например, нажатием кнопки, заземляющей при нажатии данный вывод.

Найдите на корпусе процессора выводы, через которые можно вызывать внешние прерывания INT0 и INT1. В нашем контроллере внешние прерывания не используются, поэтому ничего во вкладке не меняйте.

Timer 0 – это 8-битнй таймер, имеющий низкую точность. Будет использоваться для переключения разрядов светодиодного индикатора. В качестве источников импульсов (Clock Source) выбираем System Clock, тогда таймер будет работать с частотой кварцевого генератора, уменьшенной в 1, 8, 64, 256 или 1024 раз, в зависимости от значения делителя, что при частоте кварца 12 МГц дает нам частоты 12000 КГц, 1500 КГц, 187.5 КГц, 64.875 КГц или 11.718 КГц. Выберем Clock Value = 187.5 КГц. При поступлении импульсов на вход таймера с такой частотой, его счетчик будет увеличиваться на 1 при получении каждого импульса.

Выбираем Mode: Normal Top, что означает нормальный режим работы – счет от 0 до FF. Для вызова прерывания при переполнении выбрать Overflow Interrupt. Вызываемая функция будет иметь имя interrupt [TIM0_OVF] void timer0_ovf_isr(void) и будет вызываться с частотой 187500 Гц / 256 = 732 раза в секунду. При 6 цифрах в индикаторе будет происходить 732 / 6 = 122 зажигания каждой цифры в секунду. Так как частота выше 60, то мерцания индикатора заметно не будет.

Timer1 – 16-битный таймер. Максимальное значение счетчика FFFF = 2¹⁶ - 1 = 65535. Соответственно имеет большУю точность. В УМК используется для организации часов. На вход таймера подадим системные тактовые импульсы, в нашем случае 12 МГц. Прерывание будем вызывать не при переполнении, а при достижении счетчиком значения 12000. 12 000 000 / 12 000 = 1000 вызовов в секунду. Поместив в функцию прерывания счетчик, получим значение времени в миллисекундах, прошедшего с момента включения МК – переменная itime.

Установки таймера 1:

Clock Source: System Clock

Clock Value: 12000 kHz – установить частоту кварца

Mode: Normal Top = FFFFh – но мы будем останавливать счет раньше – при достижении 12000

Interrupt on: Compare A Match – совпадение при сравнении

Comp. A: 2ee0 – число, равное 2*4096+14*256+14*16 = = 12000, заносится в специальный регистр таймера, при совпадении с которым вызывается прерывание

Вызываемая функция будет иметь имя interrupt [TIM1_COMPA] void timer1_compa_isr(void).

Вкладка Project Information – занести свою фамилию и группу.

Вкладка ADC (Analog to Digital Converter) – установка режима работы аналого-цифрового преобразователя.

ADC Enabled – Выбрать работу АЦП

Interrupt – Вызывать прерывание по окончании счета

Nose Canceller – Подавлять шумы при работе АЦП

Volt Ref AREF pin – Референсное напряжение будет взято с вывода AREF

Можно выбрать AVCC pin – сравнение будет производится с напряжением питания или Int.cap.on AREF – использовать внутренний источник референсного напряжения 2.54 В.

Clock 187.500 kHz – Частота тактового генератора для АЦП

Данные во вкладках LCD (Liquid Crystal Display), I2C, 1Wire, USART, Analog Comparator, SPI оставляем без изменений, так как их не используем.

Запускаем генерацию проекта: Диалог со вкладками не закрываем(!) а из его меню выбираем File – Generate Save and Exit – будут вызваны три диалога:

1. Save C Compiler Source File –

2. Save C Compiler Project File – во всех случаях укажите одно и тоже имя файла,

3. Save Workspace – например, TimerTest

Предлагаемые типы файлов не изменяйте!

После того, как генерация проекта будет завершена и в окне откроется сгенерированный текст файла на языке С, следует установить режимы работы программатора.
