Универсал. Отверните крепежные болты и снимите рассеиватель фонаря

Отверните крепежные болты и снимите рассеиватель фонаря. Извлеките патрон в сборе с лампой, повернув его против часовой стрелки. Затем вытяните лампу из патрона.

Плафон освещения салона

Вставьте конец плоской отвертки в вырез на рассеивателе фонаря и осторожно снимите рассеиватель. Извлеките лампу из патрона.

Передний плафон освещения салона

8-59

Техническое обслуживание

Задний плафон

освещения

салона*

ПРИМЕЧАНИЕ

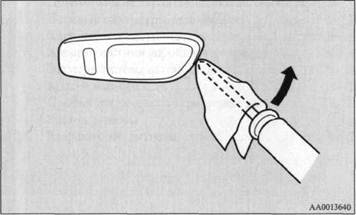

• Чтобы не поцарапать рассеиватель плафона, оберните конец отвертки куском ткани.

Плафоны местного освещения

Вставьте конец плоской отвертки в вырез на рассеивателе плафона и осторожно снимите рассеиватель. Извлеките лампу из патрона.

8-60

ПРИМЕЧАНИЕ

• Чтобы не поцарапать рассеиватель плафона, оберните конец отвертки куском ткани.

Техническое обслуживание

Задние плафоны местного освещения*

Универсал

Вставьте конец плоской отвертки под край рассеивателя плафона и осторожно снимите рассеиватель. Извлеките лампу из патрона.

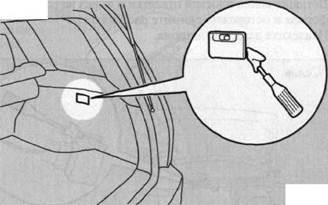

Плафон освещения багажного отделения

Вставьте конец плоской отвертки в вырез на рассеивателе фонаря и осторожно снимите рассеиватель. Извлеките лампу из патрона.

ПРИМЕЧАНИЕ

• Чтобы не поцарапать рассеиватель плафона, оберните конец отвертки куском ткани.

8-61

Техническое обслуживание

Универсал

ПРИМЕЧАНИЕ

• Чтобы не поцарапать рассеиватель плафона, оберните конец отвертки куском ткани.

8-62

Технические характеристики

Идентификационные таблички......................... 9- 2

Основные размеры автомобиля................. 9- 5

Динамические характеристики автомобиля...9- 8

Весовые параметры автомобиля................ 9- 10

Характеристики двигателя......................... 9- 14

Характеристики коробки передач.............. 9- 15

Электросистема автомобиля...................... 9- 16

Колеса и шины............................................ 9- 17

Прочие технические характеристики........ 9- 18

Расход топлива......................................... 9- 19

Заправочные емкости...................................... 9- 21

Технические характеристики

Идентификационные таблички

1 - Номер шасси (код VIN)

Номер шасси (код VIN) отштампован на перегородке, отделяющей моторный отсек от салона, как показано на рисунке.

2 - Табличка с идентификационными кодами автомобиля

Табличка с идентификационными кодами автомобиля прикреплена на внутренней стороне капота, как показано на рисунке.

На табличке указаны коды, характеризующие модель авто­мобиля, двигатель, коробку передач, цвет кузова и т.п. Информацию, содержащуюся на этой табличке, следует использовать при заказе запасных частей.

9-2

1- Код модели автомобиля

2- Код модели двигателя

3- Код модели коробки передач

4- Код цвета кузова

5- Код отделки интерьера

6- Код комплектации дополнительным оборудованием

7- Код внешней отделки кузова

Табличка с идентификационным номером

автомобиля (только для автомобилей

с правым расположением рулевого колеса)

Табличка с идентификационным номером автомобиля находится в левом углу панели приборов. Табличка видна снаружи автомобиля сквозь ветровое стекло.

Технические характеристики

Номер двигателя

Номер двигателя отштампован на блоке цилиндров, как показано на рисунке.

Модели 1300 и 1600

А - Передняя часть автомобиля

9-3

Технические характеристики

А - Передняя часть автомобиля

9-4

Технические характеристики

Основные размеры автомобиля

Седан

	Колея передних колес	1470 мм
	Габаритная ширина	1695 мм
	Передний свес	910 мм
	Колесная база	2600 мм
	Задний свес	970 мм
	Габаритная длина	4480 мм
	Дорожный просвет (соответствует снаряженной массе автомобиля)	С базовым шасси	165 мм
С пониженным шасси	135 мм

9-5

Технические характеристики

	Габаритная высота (соответствует снаряженной массе автомобиля)	С базовой шасси	1445 мм
С пониженной шасси	1415 мм
	Колея задних колес	1470 мм

9-6

Технические характеристики

Универсал

	Колея передних колес	1470 мм
	Габаритная ширина	1695 мм
	Передний свес	910 мм
	Колесная база	2600 мм
	Задний свес	975 мм
	Габаритная длина	4485 мм
	Дорожный просвет (соответствует снаряженной массе автомобиля)	С базовым шасси	165 мм
С пониженным шасси	135 мм
	Габаритная высота (соответствует снаряженной массе автомобиля)	С базовой подвеской	1480 мм
С пониженной подвеской	1450 мм
	Колея задних колес	1470 мм

9-7

Технические характеристики

Динамические характеристики автомобиля

Седан

Параметр	Модели 1300	Модели 1600	Модели 2000
Механическая коробка передач	Автоматическая коробка передач
Максимальная скорость, км/ч	171км/ч	183 км/ч	176км/ч	204 км/ч
Минимальный радиус разворота	кузова ("от стены до стены")	5,5 м	6,2 м
колес ("от одного бордюрного камня до другого")	5,0 м	5,7 м

9-8

Технические характеристики

Универсал

	аметр	Модели 1600	Модели 2000
	Механическая коробка передач	Автоматиче­ская коробка передач
Пар*	Версия исполнения "COMFORT"	Версия исполнения "SPORT"	Версия исполнения "COMFORT"	Версия исполнения "SPORT"
	Левое расположе­ние рулевого колеса	Правое расположе­ние рулевого колеса	Левое расположе­ние рулевого колеса	Правое расположе­ние рулевого колеса
Максимальная скорость, км/ч	181 км/ч	175 км/ч	199 км/ч
Мини­мальный радиус разво­рота	кузова ("от стены до стены")	5,5 м	6,2 м	5,7 м	5,5 м	5,5 м	6,2 м	5,7 м
колес ("от одного бордюрн ого камня до другого")	5,0 м	5,7 м	5,2 м	5,0 м	5,0 м	5,7 м	5,2 м

9-9

Технические характеристики

Весовые параметры автомобиля

Седан

		Модели 1300	Модели 1600	Модели 2000
Парамет	Механическая коробка передач	Автоматическая коробка передач
Снаряженная масса автомобиля, кг	Без дополнительного оборудования
С полной комплектацией дополнительным оборудованием
Максимально допустимая полная масса автомобиля, кг	1750,1800*
Максимально допустимая нагрузка на ось, кг	на переднюю ось
на заднюю ось	840,910*
Максимально допустимая масса прицепа, кг	оборудованного собственной тормозной системой
не оборудованного собственной тормозной системой
Максимально допустимая нагрузка на сцепное устройство, кг
Максимально допустимая нагрузка на верхний багажник, кг
