Приклад

Визначити надлишковий тиск, що очікується на об'єкті в районі складального цеху при вибуху ємності, в якій знаходиться 60 т зрідженого пропану С₃Н₈ (Q=60 т). Відстань від ємності до цеху 300 м (L=300 м).

Розв'язання

1. Визначається радіус зони детонаційої хвилі (зони І):

2. Обчислюється радіус зони дії продуктів вибуху (зони II):

R_II = 1,7 R_I =1,7^. 68=116 м

3. Отримані величини радіусів зон R_I і R_II порівнюються з величиною L. Робиться висновок, що складальний цех знаходиться за межами цих зон і може опинитися в зоні повітряної ударної хвилі (зоні III).

4. Визначається надлишковий тиск.на відстані L=300 м з використанням розрахункових формул для зони III:

Для цього попередньо обчислюється коефіцієнт Ψ:

Коефіцієнт Ψ <2, тому ΔР_Ш визначається за формулою (4.11):

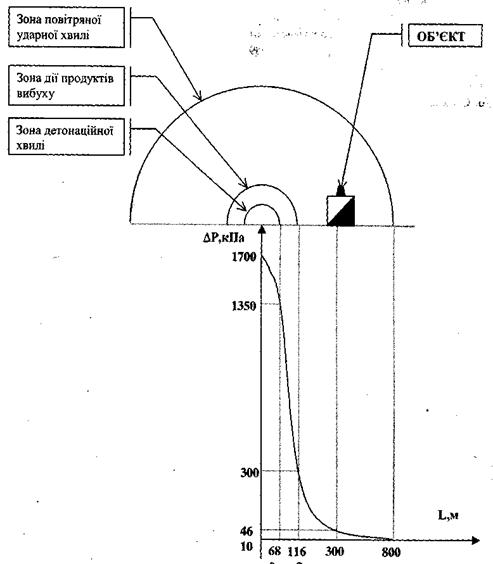

На рис. 4.2. зображено спад надлишкового тиску на фронті ударної хвилі із віддаллю.

Висновок

При вибуху 60 т зрідженого пропану складальний цех опиниться під дією повітряної ударної хвилі з надлишковим тиском приблизно 46 кПа.

Рис. 4.2. СХЕМА ЗОН ВИБУХУ ГАЗОПОВІТРЯНОЇ СУМІШІ

Б. При вибуху випарів бензину

При можливому вибуху випарів бензину в ємності визначають масу цих випарів і за нею розраховують максимально можливий надлишковий тиск ΔР у фронті ударної хвилі на зада­ній відстані.
