Элементами микросистемной техники (МСТ) называют устройства с интегрированными в объеме или на поверхности твердого тела микромеханическими, электрическими, оптическими структурами (МЭМС и МОЭМС). Статическая или динамическая совокупность этих структур обеспечивает реализацию процессов генерации, преобразования, передачи энергии и механического движения в интеграции с процессами восприятия, обработки, передачи и хранения информации, действующие в требуемых условиях эксплуатации с заданными функциональными, энергетическими, временными и надежностными показателями В отличие от типовых элементов планарных интегральных схем (ИС) элементы МСТ имеют трехмерную структуру и представляют собой чаще всего миниатюрные чувствительные (сенсорные) и исполнительные (актюаторные) системы, в основе функционирования которых лежит использование классических принципов механики, оптики, электротехники, физической химии и физики твердого тела. Для изготовления элементов МСТ применяют технологические операции, которые используются в микроэлектронике: окисление, фотолитография, травление, легирование, металлизация и т.д., а также специально разработанные технологические операции анизотропноого и селективного травления для формирования объемных структур, методы анодной сварки или плавления для соединения пластин.

В отличие от микроэлектронных чипов, микроэлектро- и оптомеханические системы, как правило, содержат движущиеся или деформируемые элементы и представляют собой трехмерные структуры (3D структуры).
В рамках технологий микросистем, ориентированных на базовые кремниевые микротехнологии, развиваются следующие основные направления (Рис. 1):
1. Групповая технология поверхностных микрообработок на основе процессов тотального (послойного) напыления и избирательного удаления слоев.
2. Групповые технологии объемной микромеханики, реализуемые в виде:

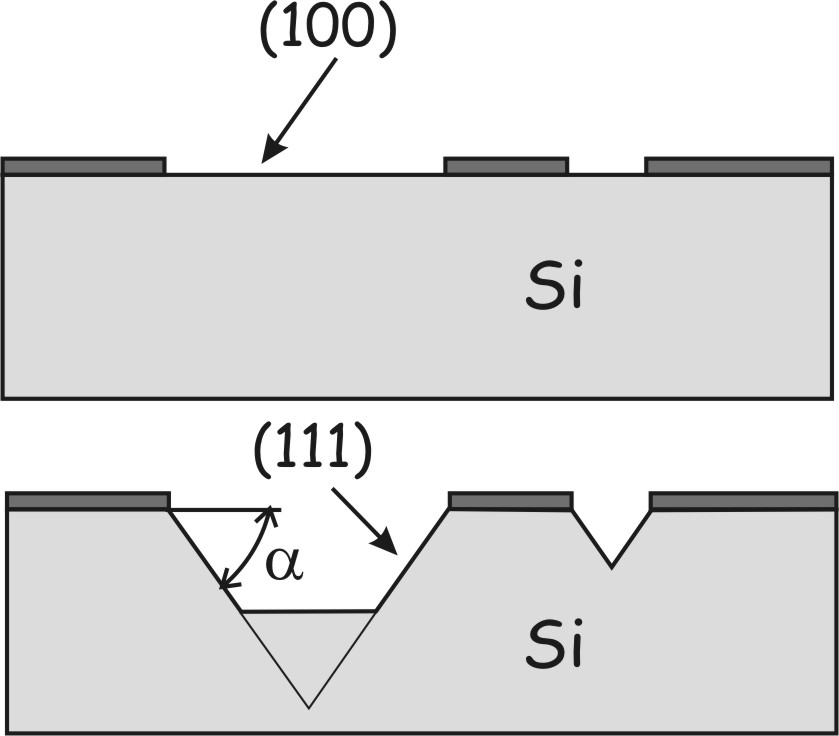

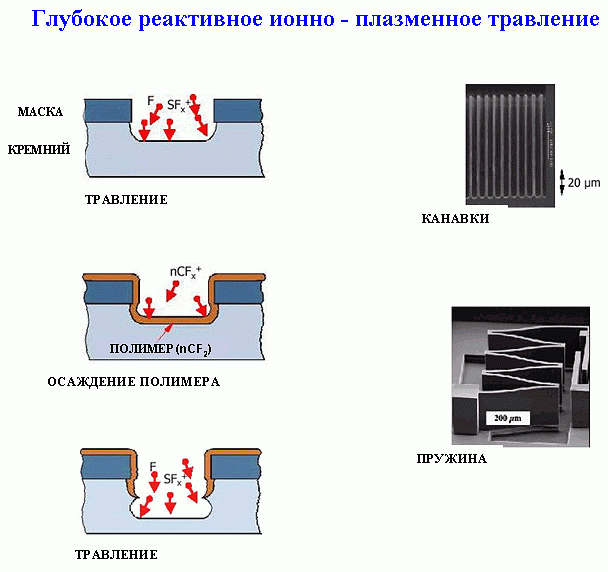

- технологий глубинного объемного травления;

- LIGA-технологии (матричного копирования);

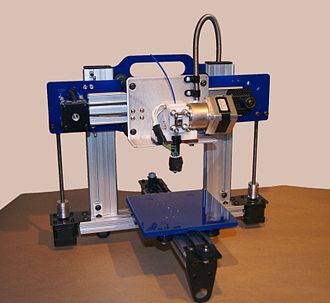

3. Технологии индивидуального формообразования (быстрого протипирования с помощью 3Д-принтеров).

4. Завершающие операции при матричном производстве МСТ

Рис.1.Основные типы технологий микросистем.

Основные процессы объемной, поверхностной и комбинированных технологий:

-нанесение вещества:

· в вакууме: вакуум-термическое и электронно-лучевое испарение, молекулярно-лучевая эпитаксия.

· ионно-плазменное осаждение: катодное, магнетронное, реактивное распыления; ионно- и плазмохимическое осаждение.

· осаждение из газовой фазы: получение поликристаллического и аморфного гидрогенизированного кремния, оксида и нитрида кремния; газофазная эпитаксия кремния, бинарных и многокомпонентных соединений.

· осаждение из жидкой фазы: жидкофазная эпитаксия, электрохимическое осаждение слоев.

- удаление вещества:

· шлифование и полирование.

· электрохимическая, ультразвуковая и электроэрозионная обработки.

· механическое, лазерное и электронно-лучевое скрайбирование.

· химическое травление: механизмы травления; методы и среды для жидкостного и газового травления.

· ионно-плазменное травление: методы и механизмы травления; ионно-лучевое, плазмохимическое, реактивное ионно-плазменное, ионно-химическое травление.

- модифицирование вещества:

· окисление в газовой и жидких средах,электрохимическое окисление, окисление и нитрирование в плазме.

· диффузия примесей: распределение примесей при диффузии, методы диффузии из газообразных, жидких и твердых источников.

· ионная имплантация: распределение примесей, методы ионной имплантации, высокоэнергетические сильноточные процессы ионной имплантации: окисление, нитрирование, протонирование, радиационно- стимулированная диффузия, химический синтез, активация процессов при ионном легировании и химическом синтезе: термический и корпускулярно-лучевой отжиг.

1.1. Одними из доминирующих в технологии МСТ в настоящее время являются групповые (матричные) технологии поверхностных микрообработок. В их основе лежат два процесса: нанесение жертвенного, а затем и рабочего слоев и удаление через отверстие в рабочем слое жертвенного для формирования объемных полостей между рабочим слоем и подложкой (Рис. 2). Последовательность технологических операций при реализации поверхностной технологии микросистем практически сводится к известным последовательностям, используемым в планарной технологии микроэлектроники. При этом может требоваться нанесения более толстых пленок и значительно большая глубина травления. Конструкция может содержать значительное число слоев и технологический процесс имеет значительно больше этапов. Основные достоинства поверхностных микрообработок – близость к базовым технологиям микроэлектроники и связанная с этим возможность создавать электронные узлы на одном чипе с микромеханическими структурами. Высота выполняемых структур определяется толщиной наносимых слоев. Ограничения по высоте выполняемых структур (единицы микрометров) сужают возможности разработчика.

Рис. 2. Схемы поверхностной микрообработки.

1.2. Технологии объемных микрообработок (глубинного объемного травления) по технологическим приемам и оборудованию существенно отличаются от базовых технологий микроэлектроники. Поэтому основным недостатком этих технологий является невозможность создания достаточно сложных электронных схем на том же чипе. При этом в групповых технологиях целый ряд операций могут выполняться на основе стандартных планарных процессов.

Объемные технологии позволяют реализовать реальные 3D – структуры, используя жидкостное (в щелочных или кислотных травителях), чаще всего анизотропное щелочное травление монокристаллического кремния (Рис. 3).

Рис.3.Схемы анизотропного жидкостного травления кремния.

Для обозначения кристаллографических плоскостей и направлений в кубических кристаллах кремния используются следующие индексы Миллера.

Установлено, что различные кристаллографические плоскости монокристаллического кремния обладают резко выраженной анизотропией свойств при травлении некоторыми жидкостными травителями.

Например, скорость травления в щелочи КОН плоскостей (100), (010), (001) в 400 раз превышает скорость травления плоскостей (111).

В связи с этим при травлении монокристаллического кремния удаляются прежде всего плоскости, обладающие высокой скоростью травления, а остаются те, которые практически не травятся в КОН, т.е. (111). Это позволяет при формировании микроструктур из кремния обеспечивать очень точные размеры элементов. Однако при этом необходимо учитывать, что грани формирующихся профилей будут расположены под некоторым углом a к исходной поверхности.

Общая схема окислительно-восстановительных реакций щелочного травления кремния:

Далее образуется водорастворимый комплекс:

В объемных технологиях в настоящее время наиболее широко используются «сухие» методы травления подложек и жертвенных слоев, чаще всего «сухое» (плазменное) глубинное объемное реактивно-ионное травление - РИТ (Рис.4).

Рис.4. Схема технологии РИТ

Среди технологий объемных микрообработок важное место занимает LIGA-технология получения металлических микроштампов для матричного копирования. Сущность этой технологии формирования объемных структур заключается в использовании рентгеновского излучения от синхротрона для получения топологических структур с глубокими стенками в полимерном материале (рентгенорезисте - полиметилметакрилате) (Рис. 5).

Рис.4. Схемы технологии LIGA.

После формирования топологической структуры осуществляется электрохимическое осаждение металла в образовавшуюся в полимере полость. Удаление полимера обеспечивает получение металлического штампа заданной формы, с помощью которой конфигурация многократно воспроизводится литьем или штамповкой пластика, или формовкой сырой керамической массы с последующим отжигом. Основным недостатком и причиной ограниченного распространения данной технологии является необходимость использования синхротрона, уникального оборудования некоторых ядерных исследовательских центров.
1.3. Технологии индивидуального формообразования основаны на прецизионной программно – управляемой 3D-печати, которая может осуществляться разными способами и с использованием различных материалов, но в основе любого из них лежит принцип послойного создания (выращивания) твёрдого объекта обычно с помощью устрйств в виде 3Д-принтеров (Рис.6).

Рис. 6. 3D-принтер — устройство, использующее метод послойного создания физического объекта по цифровой 3D-модели. В зарубежной литературе данный тип устройств также именуют фабберами, а процесс трехмерной печати — быстрым прототипированием (Rapid Prototyping).

Применяемые технологии:

Лазерная стереолитография (англ. laser stereolithography, SLA) — объект формируется из специального жидкого фотополимера, затвердевающего под действием лазерного излучения (или излучения ртутных ламп). При этом лазерное излучение формирует на поверхности текущий слой разрабатываемого объекта, после чего, объект погружается в фотополимер на толщину одного слоя, чтобы лазер мог приступить к формированию следующего слоя.

Селективное лазерное спекание (англ. selective laser sintering, SLS) (также англ. Direct metal laser sintering — DMLS) — объект формируется из плавкого порошкового материала (пластик, металл) путем его плавления под действием лазерного излучения. Порошкообразный материал наносится на платформу тонким равномерным слоем (обычно специальным выравнивающим валиком), после чего лазерное излучение формирует на поверхности текущий слой разрабатываемого объекта. Затем платформа опускается на толщину одного слоя и на неё вновь наносится порошкообразный материал. Данная технология не нуждается в поддерживающих структурах «висящих в воздухе» элементов разрабатываемого объекта, за счет заполнения пустот порошком. Для уменьшения необходимой для спекания энергии, температура рабочей камеры обычно поддерживается на уровне чуть ниже точки плавления рабочего материала, а для предотвращения окисления, процесс проходит в бескислородной среде.

Электронно-лучевая плавка — аналогична технологиям SLS/DMLS, только здесь объект формируется путем плавления металлического порошка электронным лучом в вакууме.

Моделирование методом наплавления — объект формируется путем послойной укладки расплавленной нити из плавкого рабочего материала (пластик, металл, воск). Рабочий материал подаётся в экструзионную головку, которая выдавливает на охлаждаемую платформу тонкую нить расплавленного материала, формируя таким образом текущий слой разрабатываемого объекта. Далее платформа опускается на толщину одного слоя, чтобы можно было нанести следующий слой. Часто в данной технологии участвуют две рабочие головки — одна выдавливает на платформу рабочий материал, другая — материал поддержки.

Изготовление объектов с использованием ламинирования (англ. laminated object manufacturing, LOM) — объект формируется послойным склеиванием (нагревом, давлением) тонких плёнок рабочего материала, с вырезанием (с помощью лазерного луча или режущего инструмента) соответствующих контуров на каждом слое. За счет отсутствия пустот, данная технология не нуждается в поддерживающих структурах «висящих в воздухе» элементов разрабатываемого объекта, однако, удаление лишнего материала (обычно его разделяют на мелкие кусочки) в некоторых ситуациях может вызывать затруднения.

Склеивание или спекание порошкообразного материала — похоже на лазерное спекание, только порошковая основа (подчас на основе измельченной бумаги или целлюлозы) склеивается жидким (иногда клеющим) веществом, поступающим из струйной головки. При этом можно воспроизвести окраску детали, используя вещества различных цветов.

Существуют образцы 3D-принтеров, использующих головки струйных принтеров и различные технологии позиционирования печатающей головки.
