Honda CB400N. Карбюратор (разборка и сборка) (CB400F)
|
|
|
|
Силовой агрегат
Топливная система
Карбюратор (разборка и сборка) (CB400F). 1 - винт вакуумной камеры, 2 - крышка вакуумной камеры, 3 - пружина, 4 - золотник, 5 - держатель иглы, 6 - пружина, 7 - седло пружины, 8 - дозирующая игла, 9 - шайба, 10 - винт крепления поплавковой камеры, 11 - ось поплавка, 12 - игольчатый клапан, 13 - седло клапана, 14 - шайба, 15 - топливный фильтр, 16 - главный жиклер, 17 - распылитель, 18 - жиклер холостого хода, 19 - гайка плунжера, 20 - пружина, 21 - плунжер пускового устройства, 22 - винт качества, 23 - пружина, 24 - шайба, 25 - кольцевое уплотнение, 26, 27 - направляющая втулка.

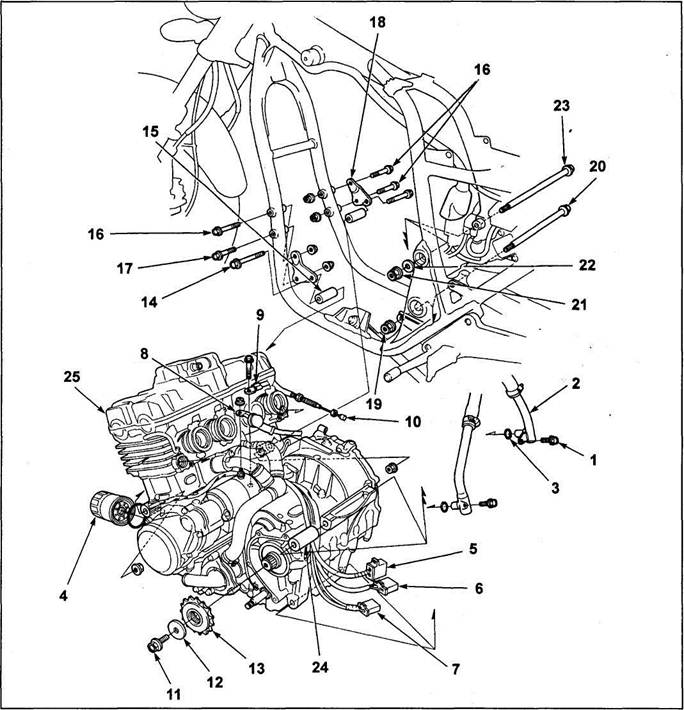

Силовой агрегат (снятие и установка) (CB400N). 1 - болт трубки охлаждающей жидкости, 2 - трубка охлаждающей жидкости, 3 - кольцевое уплотнение, 4 - масляный фильтр, 5 - разъем генератора, 6 ■ разъем коммутатора, 7 - разъем датчика давления топлива, 8 - провод стартера, 9 - провод массы, 10 - трос сцепления, 11 - болт крепления ведущей звездочки, 12 - шайба, 13 - ведущая звездочка, 14 - болт кронштейна крепления, 15 - втулка, 16 - болт кронштейна (65 мм), 17 - болт кронштейна (60 мм), 18 - кронштейн, 19 - гайка шарнирного болта, 20 - шарнирный болт, 21 - гайка шарнирного болта, 22 - шайба, 23 - шарнирный болт, 24 - опорная втулка, 25 - силовой агрегат в сборе.
Силовой агрегат
|
| Honda CB400F(CB1) |

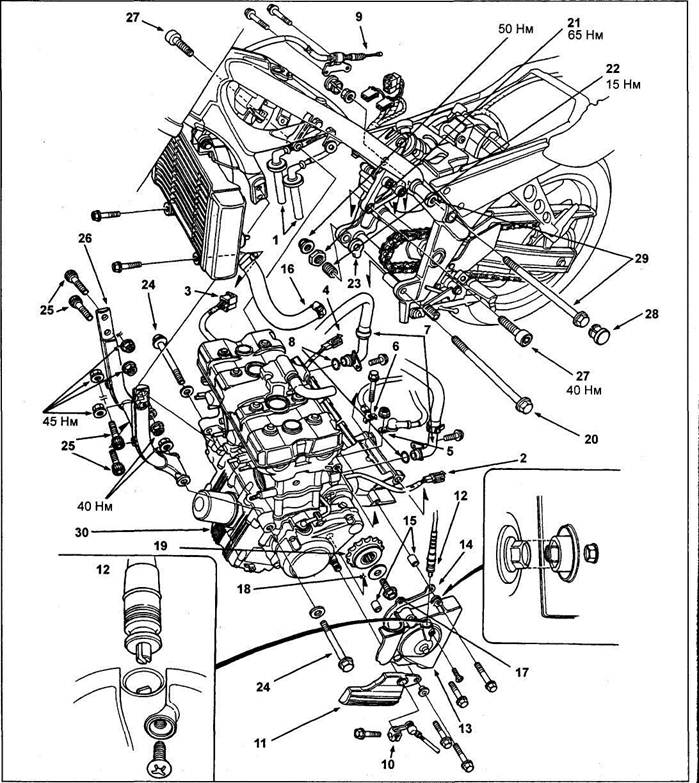

Силовой агрегат (снятие и установка) (CB400F). 1 - наконечники высоковольтных проводов, 2 - разъем прерывателя, 3 - разъем генератора, 4 - разъем датчика давления масла, 5 - провод стар-тера, 6 - провод массы, 7 - переходник шланга охлаждающей жидкости, 8 - кольцевое уплотнение, 9 - трос сцепления, 10 - кронштейн педали переключения передач, 11 - боковая крышка насоса охлаждающей жидкости, 12 - трос спидометра, 13 - кожух ведущей звездочки, 14 - успокоитель цепи, 15 - установочная втулка, 16 - шланг охлаждающей жидкости, 17 - болт крепления ведущей звездочки, 18 - шайба, 19 - ведущая звездочка, 20 - нижний задний болт крепления двигателя, 21 - стопорная гайка, 22 - регулировочный болт, 23 - шайба, 24 - передний болт крепления двигателя, 25 - болт крепления кронштейна, 26 - кронштейн, 27 - болт крепления, 28 - крышка болта, 29 - верхний задний болт крепления двигателя, 30 - двигатель в сборе.
|
|
|
|
|
|
|
|
