Автоматика управления

Соответственно развивались и технические средства автоматического управления нормаль­ными режимами работы. Прежде всего, автома­тизировалась такая ответственная и кропотливая операция, как включение синхронного генерато­ра на параллельную работу методом точной син­хронизации.

Современный микросхемный автоматичес­кий синхронизатор представляет собой специа­лизированную аналоговую ЭВМ, вычисляющую угол опережения и допустимую по условию ус­тойчивости синхронизации частоту скольжения генератора, учитывая и ускорение вращения ге­нератора в процессе его синхронизации. По со­ответствующему алгоритму функционируют и программные микропроцессорные автомати­ческие синхронизаторы.

Устройство автоматического включения генераторов на параллельную работу.

Синхронизация генераторов, в особенности точная синхронизация, является очень ответственной операцией, требующей от обслуживающего персонала соответствующей квалификации и опыта работы. Поэтому автоматизация операций синхронизации является актуальной задачей.

Автоматические синхронизаторы содержат узлы, осуществляющие автоматическое уравнивание значений частоты и напряжения включаемого генератора со значениями частоты и напряжения энергосистемы, и узлы, осуществляющие контроль за выполнением всех условий синхронизации.

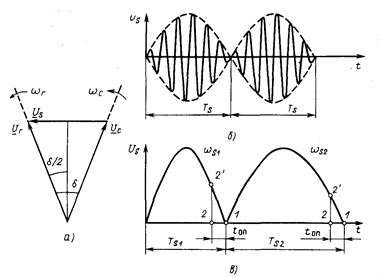

Рис. 17.1. Напряжение биений:

а — векторная диаграмма; б — изменение мгновенных значений напряжения биений; в - изменение действующих значений напряжения биений

Для того чтобы включение генератора происходило в оптимальный момент времени (точка 1 на рис. 17.1, в) импульс на выключатель должен подаваться раньше этого момента, так как выключатель имеет собственное время включения. Время опережения t_ОП по от ношению к моменту оптимума должно быть равно времени включения выключателя t_В.В. Момент подачи импульса на выключатель обозначен на рис. 17.1,в точкой 2, при этом напряжение биений не равно нулю, оно определяется положением точки 2'. Времени t_OП соответствует угол между векторами напряжений генератора и сети, называемый углом опережения ω _ОП:

ω_ОП = ω_S t_OП (6)

Различают два типа синхронизаторов: синхронизатор с постоянным углом опережения, в котором импульс на включение подается при достижении углом ω определенного постоянного значения, и синхронизатор с постоянным временем опережения, в котором импульс на включение подается с постоянным временем опережения, равным времени включения выключателя.

Широкое применение получили более точные синхронизаторы с постоянным временем опережения. К ним относятся синхронизаторы АСТ-4, УБАС, СА-1. Ниже рассмотрены синхронизаторы типа УБАС и СА-1.
