Cмещение

Осциллограмма реального обмена

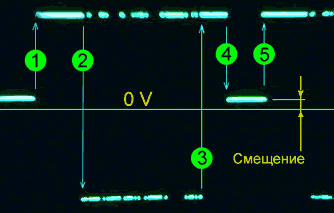

Ниже приведена осциллограмма реального обмена (запрос и начало ответа) при обмене двух контроллеров ВАРИКОНТ по интерфейсу RS-485 (цепь A относительно цепи B). На осциллограмме цифрами отмечены некоторые ключевые моменты:

1. Включение передатчика ведущего контроллера. После включения выдержана пауза.

2. Начало передачи данных — стартовый бит первого фрейма (фреймы аналогичны фреймам RS-232: стартовый бит, биты данных, бит паритета, стоповый бит).

3. Завершение передачи данных — стоповый бит последнего фрейма.

4. Выключение передатчика.

5. Включение передатчика ведомого контроллера.

Как видно на осциллограмме выше, в отсутствие сигнала на сигнальных цепях имеется небольшое смещение. Это смещение предназначено для защиты приемников от ложных срабатываний.

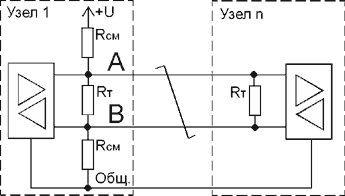

Рекомендуется создавать смещение немногим более 200 мВ (зона недостоверности входного сигнала согласно стандарту). При этом цепь A "подтягивают" к положительному полюсу источника, а цепь B — к "общему". Один из вариантов реализации цепи смещения показан ниже:

Номиналы резисторов рассчитывают, исходя из требуемого смещения и напряжения источника питания. Например, мы хотим получить смещение 250 мВ при терминальных резисторах Rт = 120 Ом и напряжении источника 12 В. Учитывая, что 2 терминальных резистора включены параллельно и не принимая во внимание нагрузку от приемников, получаем ток смещения I = U / R = 0,250 В / 60 Ом = 0,0042 А. Общее сопротивление цепи смещения R = U / I = 12 В / 0,0042 А = 2857 Ом. Получаем Rсм = (2857 - 60) / 2 ~= 1400 Ом. Выбираем ближайший номинал — 1,3 или 1,5 кОм.

Мы, например, используем для смещения резисторы 1,5 кОм и внешний 12-вольтовый, гальванически развязанный выход блока питания контроллера ВАРИКОНТ, который является ведущим в своём сегменте сети.

Возможны другие варианты реализации смещения, например, распределённая схема с резисторами большого номинала на каждом узле. При размещении цепей смещения следует принимать во внимание, что узел, обеспечивающий смещение, может быть выключен или вовсе удалён из сети.

При использовании приёмо-передатчиков с гальванической развязкой (типа MAX1480) следует использовать и гальванически развязанный источник питания, иначе пользы от дорогих приёмо-передатчиков не будет никакой.

При наличии смещения потенциал цепи А на холостом ходу положителен относительно цепи B, что может служить ориентиром при подключении нового устройства к кабелю с немаркированными проводами.
