Настилы

Настилами называются железобетонные перекрытия, составленные из одинаковых элементов, укладываемых впритык друг к другу, имеющие относительно небольшую ширину и массу.

Перекрытия из железобетонных панелей устраивают с полами многослойной конструкции или применяют раздельные перекрытия с воздушной прослойкой между панелью пола и панелью потолка.

Многопустотные панели с предварительно напрягаемой арматурой изготовляют из цементного или силикатного бетона. Такие панели находят применение наряду с многопустотными настилами.

Сплошные панели устраивают из железобетонных плоских плит толщиной 8-14 см.

Ребристые панели имеют ребра сверху или снизу панелей. Более эффективны панели, имеющие частое расположение ребер вобоих направлениях (вдоль и поперек панели).
Рассмотрим детально различные виды перекрытий.

Перекрытия раздельной - конструкции состоят из связанных между собой плит, одна из которых обращена ребрами вниз, другая — вверх. Верхние и нижние плиты малых пролетов имеют одинаковое сечение.

Перекрытия с раздельным потолком повышают звукоизоляционные качества перекрытия и создают гладкий потолок. Раздельные потолки устраивают подвесными или самонесущими, передающими нагрузку на вертикальные несущие элементы.

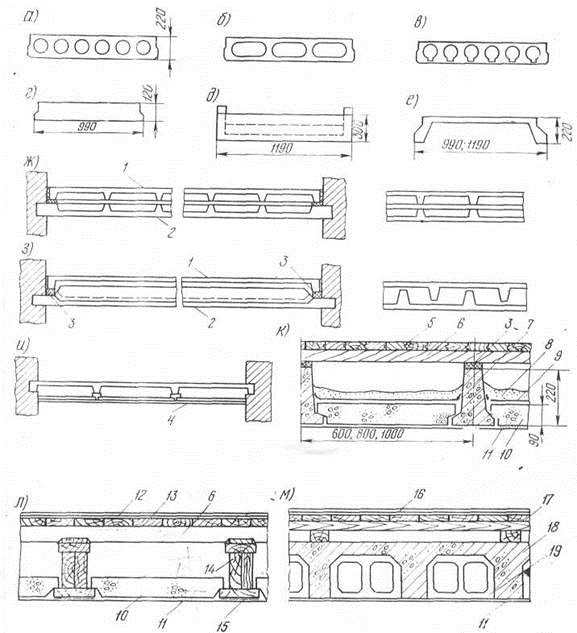

Рисунок 2.27 Перекрытия: железобетонные настилы: а - с круглыми пустотами; б - с овальными пустотами; в - с вертикальными пустотами; г - плоские; д, е - ребристые; ж - перекрытие раздельной конструкции из часторебристых панелей с ребрами в двух направлениях; з - то же с ребрами в одном направлении; и- панельное перекрытие с подвесным потолком; к - междуэтажное перекрытие по железобетонным балкам; л - то же по деревянным балкам; м - сборно-монолитное перекрытие; 1 - верхняя панель; 2 - нижняя панель; 3- упругие прокладки; 4 - подвесной потолок; 5 - дощатый пол (толщина 29 мм); 6 - лаги 40х70 через 500 мм; 7 - упругая прокладка; 8 - песок; 9 - толь; 10- плиты наката (гипсобетонные); 11- затирка; 12- паркет по бумаге; 13- пастил из досок толщиной 37 мм; 14 - лаги; 15 - штукатурка; 16 - линолеум на мастике; 17 - черный пол по лагам; 18 - монолитное перекрытие; 19- бетонный камень
