Лекция №5 1 страница

«Испытание, измерение и диагностика силовых кабелей»

План лекции:

1. Особенности дефектов в изоляции кабеля и способы их определения

Эксплуатация КЛ требует непрерывной информации о состоянии изоляции кабелей, в т.ч. об их электрической прочности и остаточном ресурсе.

Это необходимо для:

· выработки стратегии по замене кабелей с выработанным ресурсом;

· планирования очередного ремонта;

· устранения участков КЛ с опасными дефектами, которые могут привести к пробою изоляции в эксплуатации.

Особенности дефектов в изоляции кабеля и способы их определения. Для оценки состояния кабельной изоляции можно использовать диагностику изоляции с помощью различных методов, таких как измерения ЧР, токов утечки, абсорбционных токов и др.

Для БМИ хорошо зарекомендовал себя метод, основанный на измерении ЧР, применение которого позволяет обнаружить локальные дефекты и находить их местоположение. Однако, как показывает опыт применения в полевых условиях диагностических методов для изоляции из полиэтилена, примерно 70 % из всех опасных дефектов нельзя обнаружить этим методом. Многие дефекты изоляции не создают ЧР, например, водные триинги, полости с науглероженными стенками, участки кабеля с повышенной проводимостью и т. п. В кабелях с БМИ увлажненные участки, а также места с науглероженными слоями образуют дефекты, которые не фиксируются по методу ЧР. С образованием и развитием водных триингов связывают в настоящее время большое влияние влажности на снижение электрической прочности полиэтиленовой изоляции кабелей в условиях их эксплуатации.

Метод рефлектометрии (РМ) заключается в том, что выявляется неоднородность кабеля (дефект) с помощью зондирования КЛ коротким (десятки наносекунд) низковольтным импульсом. Повышенная точность измерительной аппаратуры, компьютерная обработка информации позволяют определить факт локального изменения емкости участка изоляции и связать его с наличием дефекта. Фиксируемые на РГ пики, связанные с отражением импульсов от участков изоляции с дефектом, в работе названы аномалиями. Этот термин используется и в данной работе.

Возможные механизмы образования аномалий изоляции, дефекты в БМИ. Основным дефектом является зауглероживание слоев бумаги, приводящее к местному (в данном отрезке КЛ) увеличению диэлектрических потерь tg, т.е. возрастанию проводимости G и изменению емкости C.

Измерение аномалий в силовых кабелях с изоляцией из сшитого полиэтилена в полевых условиях показывает, что они связаны с дефектами, снижающими электрическую прочность изоляции. В кабелях, которые долго (годы) находились в грунте, но не были в эксплуатации, аномалии не обнаружены; они выявляются только в кабелях, длительное время находившихся под нагрузкой. Сейчас установлено, что снижение электрической прочности кабелей с пластмассовой изоляцией связано главным образом с развитием водных триингов. Этот процесс длительный и развивается при рабочих напряженностях поля. Вода диффундирует в изоляцию кабеля и под действием градиента напряженности электрического поля собирается в местах с локальной неоднородностью, где могут развиваться триинги. Такими местами в кабеле могут быть неоднородности на проводящих слоях, либо неоднородности в самой толще диэлектрика (газовые или проводящие включения). Типичный вид триингов показан на рис.1.

Рис.1 Типичный вид триингов.

Процессы, приводящие к развитию триингов, пока не совсем ясны; это могут быть электрохимические процессы, приводящие к разрушению диэлектрика под действием электрических сил, воздействие повышенного давления и др. Несомненно, что присутствие воды в каналах триингов значительно сокращает срок службы кабеля. Заполненные водой каналы триингов влияют на собственное электрическое поле кабеля, как если бы они представляли чисто проводящие включения. Это связано не только с проводимостью воды, но и с ее большой диэлектрической проницаемостью. Величина емкости триинга, проросшего всего на несколько миллиметров, дает приращение удельной емкости на величину порядка десятых долей пикофарады. Один такой триинг обнаружить существующими методами невозможно. Однако в кабеле, длительное время находившемся в эксплуатации, присутствует большое количество триингов. Исследования в лаборатории участков таких кабелей показали, что на длине порядка 1 м могут присутствовать сотни каналов различной длины. Отражения от многих триингов могут дать суммарный отраженный импульс, регистрируемый на РГ. Каков в этом случае механизм воздействия высокого напряжения?

Таких механизмов несколько:

· силовое воздействие электрического поля на воду;

· нагрев газа в каналах под действием ЧР;

· локальный разогрев диэлектрика от токов утечки;

· электролитические эффекты;

· диссипационные явления в науглероженных слоях.

Характеристики аномалий. Таким образом, в зависимости от условий под действием электрического поля емкости триингов могут увеличиваться или уменьшаться, что приводит к изменению отражений и картины на участках РГ.

В твердой изоляции (в основном это сшитый полиэтилен), в зарубежной литературе называемой ХLPE, дефекты связаны с образованием водных триингов и каналов с различной степенью зауглероживания и заполнения водой. Указанные дефекты также связаны с изменениями проводимости и емкости. В общем случае локальная емкость диэлектрика в кабеле может измениться, если в ней возникли следующие образования:

· газовые полости с науглероженными стенками;

· полости, заполненные водой или грунтовым электролитом;

· расслоения комбинированной изоляции (в особенности применительно к КЛ с БМИ);

· нарушения адгезии между основной твердой изоляцией и полупроводящим слоем, которые окружают как токоведущую жилу, так и экран.

Изменение индуктивности L в современных полиэтиленовых кабелях возможно за счет обрыва одного или нескольких проводов, образующих наружную токоведущую оболочку. При всех других нарушениях конструкции КЛ вариации индуктивности будут малыми. Появление в теле КЛ микротрещин и связанных с ними дендритов и полостей (каналов с изменяющейся электропроводностью) приводит к изменению удельной проводимости G. Необходимо помнить, что из-за специфики длинных КЛ возможные изменения L, C и G могут быть:

· точечными, т.е. с дополнительным подключением сосредоточенных С, L или G в определенной точке линии;

· многоточечными, когда подключение С, L и G происходит во многих точках на определенном участке l КЛ.

Фактические результаты по диагностике кабелей 6…25 кВ. Испытания изоляции кабелей проводились на переменном напряжении величиной не более 1,5U_раб. При испытании по технологии ДИАКС применялись РМ и воздействие на изоляцию серией последовательных импульсов. Это позволило выявить: дефекты изоляции, сопровождаемые ЧР, их расположение по длине кабеля; зоны старения и деградации, определяемые аномалиями волнового сопротивления, проявляющимися при воздействии серией высоковольтных импульсов.

Результаты, приведенные в табл. 1…5, скомпонованы таким образом, чтобы можно было выделить влияние ряда факторов: возраст кабеля (старые - табл.1, новые - табл.4), токовая нагрузка кабелей (слабый ток - табл.2, нагруженные - табл.1); кабели, длительно лежащие в грунте без напряжения (брошенные кабели) - табл.3; влияние типа изоляции: полиэтилен XLPE (табл.1…4), БМИ (табл.5). По итогам диагностики в указанных таблицах приводятся рекомендации. Рекомендовано заменить 4% длины КЛ, 17 концевых разделок, 15 кабельных муфт.

По результатам испытаний на части кабелей был проведен ремонт с заменой поврежденных участков. Повторные испытания отремонтированных кабелей показали эффективность диагностики. По результатам диагностики кабелей появилась объективная картина состояния изоляции, позволившая производить замену дефектных зон кабеля, планировать последовательность испытаний и ремонта, продлить срок службы кабелей.

КЛ высокого напряжения (60…500 кВ) имеют исключительно важное хозяйственное значение, и их надежность должна быть также высока, поскольку по этим КЛ передают большие потоки электроэнергии на ответственных объектах. Это, как правило, линии глубокого ввода в центр города, вывод мощности с электростанции и т.д. Повреждение такой линии может привести к большим экономическим потерям из-за недоотпуска энергии (например, пробой кабельной линии 315 кВ в Монреале в 1992 г., когда центральная банковская часть города на 15 мин. потеряла энергоснабжение). Вторым важным обстоятельством является то, что в КЛ высокого давления при пробое возникают большие повреждения, происходит выброс масла из труб с образованием в изоляции кабеля сухих участков. Ликвидация таких участков дорогая и очень длительная процедура. Третье обстоятельство - стратегия применения и замены КЛ, последнее заключается в том, что рано или поздно КЛ (или ее участок) все равно необходимо менять из-за естественного старения изоляции. Для этого необходимо знать реальное техническое состояние изоляции и прогнозировать наступление времени, когда часть изоляции (на некотором участке в силу тех, или иных обстоятельств) достигнет предельного состояния. Таким образом, необходимы процедуры, позволяющие выполнять диагностику изоляции, определять место на КЛ, где имеются участки с ухудшенным состоянием изоляции.

Имеющиеся в настоящее время методы испытания КЛ (приложение повышенного напряжения постоянного тока с измерением токов утечки; анализ растворенных в масле газов при взятии проб масла из муфт; вырезание отрезков кабеля из КЛ для анализа) не в полной мере позволяют делать заключение о техническом состоянии.

Оборудование и аппаратура для диагностики изоляции КЛ по характеристикам ЧР. Поскольку КЛ-220 подключена к блочному трансформатору ГГ, то имелась возможность на КЛ подавать изменяющееся напряжение при опыте х.х. ГГ. Трансформаторное оборудование на ВОГЭС им.В.И.Ленина позволяло проводить испытания при ступенчатом подъеме и спуске напряжения в следующей последовательности (за 100 % принято рабочее напряжение):

25 %®50 %®75 %®100 %®120 %®100 %®75 %®50 %®25 %.

Измерение активности ЧР проводилось на всех ступенях. Для этой цели применялся высокочастотный цифровой, управляемый компьютером, осциллограф "Tektronix" типа TDS-524A для получения осциллограмм и локации места ЧР. Для измерений энергетических характеристик потока импульсов ЧР использован компьютеризированный анализатор ЧР типа PDPA. Анализатором измерялись распределения n(Q) (n - число импульсов ЧР за время периода частоты 50 Гц; Q - величина кажущегося заряда); по распределению можно было рассчитать величину мощности ЧР:

Р= ,

где U_i - величина напряжения зажигания данного вида ЧР.

Стабильность ЧР (это позволяет прогнозировать возможность роста ЧР, а также и рост мощности ЧР в эксплуатации) может быть оценена по сравнению мощности на ступенях 100 % до приложения 120 % и после. При этом возможны два варианта:

· потенциальный дефект имеет быстрое развитие, если:

Р_100%|_до< Р_100%|_после;

· потенциальный дефект стабилен, если:

Р_100%|_до> Р_100%|_после.

Вторым критерием, определяющим успешность испытаний, является величина кажущегося заряда Q_max отдельно для муфт и целой части кабеля, определенная по измерениям n(Q). Эта величина должна быть меньше нормированных значений.

Локация ЧР, т.е. определение координаты ЧР производится по так называемой трехимпульсной осциллограмме:

· временной интервал Т_и между двумя крайними импульсами осциллограммы соответствует физической длине КЛ - L;

· интервал t между первым и средним импульсами дает расстояние места ЧР от дальнего конца КЛ - х;

· определение места ЧР можно выполнить при двух условиях:

- если известна скорость v распространения электромагнитной волны в данной конструкции кабеля, тогда ЧР находится на расстоянии х=vt от конца КЛ;

- если известна строительная длина КЛ - L, то координата места ЧР определяется по выражению .

После того, как координата ЧР установлена, можно оценить величину кажущегося заряда ЧР в этой точке. При этом нужно учитывать затухание импульса (уменьшение амплитуды) при его распространении по длине кабеля:

Q_p= Q ,

где: Q - измеряемая величина амплитуды импульса ЧР на конце линии; a - удельное затухание, т.е. уменьшение амплитуды при прохождении единицы длины КЛ.

Рефлектометрические измерения. Рефлектометрические измерения на КЛ необходимы для определения координат концевой муфты и соединительных муфт, локальных изменений проводимости и емкости, т.е. Dtgd. Для получения РГ, т.е. осциллограммы, фиксируемой при подаче зондирующего импульса от генератора на ближнюю муфту, используется схема, состоящая из осциллографа типа TDS-524A и генератора стабильных импульсов типа PG 45/30. При этом необходимы меры по согласованию волновых сопротивлений аппаратуры. Следует указать, что при РМ необходимо фиксировать малые амплитуды отраженного импульса (»0,5 % от амплитуды зондирующего). Такие малые сигналы можно измерять, если уровень шумов будет»0,2 %. Для подавления измерительных шумов использовались статистические методы и корреляционный анализ. В частности, для получения достоверной РГ проводилось усреднение до 1000 индивидуальных осциллограмм.

Компьютерная программа управления. Управляемый комплекс Tektronix TDS-524A - компьютер позволяет оцифровывать осциллограммы и проводить с ними любые математические операции, а также управлять режимом осциллографа (усиление, развертка и т.д.). Для управления измерениями и выполнения математических преобразований была разработана программа "DIACS-CABAN", которая применялась для диагностирования КЛ 220 кВ на ВОГЭС им.В.И.Ленина. Ранее этот компьютеризированный комплекс использовался для диагностики КЛ других классов напряжений.

Программа позволяет:

· определять длину КЛ, координаты промежуточных муфт;

· измерять характеристики ЧР отдельных дефектов в КЛ и проводить их локацию;

· определять участки КЛ с повышенными утечками или потерями.

Измерения, расчет характеристик и выдача протокола производятся практически в темпе испытаний.

Результаты измерений. Рефлектометрия КЛ проводится для определения длины КЛ и координат соединительных муфт. При этом применялись импульсы различной длины. Для данного типа конструкций кабеля соединительные муфты при монтаже выматываются бумажными лентами и переходы, т.е. геометрия поперечного сечения вдоль от кабеля к муфте, становятся плавными. Это приводит к тому, что отражения от муфт довольно слабые. Однако такие измерения необходимы, так как в эксплуатации, как правило, нет точной информации не только о строительных длинах КЛ между муфтами, но и о наличии самих муфт.

Определение длины КЛ и координат муфт выполнялось программой "DIACS-CABAN", которая позволяет с хорошей точностью (0,5 %) определить эти параметры. При этом под длиной понимается временной интервал на осциллограмме, который может быть пересчитан в физическую длину, при известной скорости распространения электромагнитной волны в данном кабеле.

Определение участков с повышенными диэлектрическими потерями. Чувствительность измерений определяется уровнем шумов при рефлектометрических измерениях, зависящих от стабильности генератора, усилителя, наличия шумов в измерительном тракте и т.д. Уровень шумов иллюстрируется разностной РГ, которая получается в результате серии измерений в том случае, когда параметры и характеристики КЛ неизменны. Уровни шумов можно оценить по осциллограмме (рис.2). Шумы в той части осциллограммы, которая соответствует началу КЛ, в несколько раз больше, чем в конце. Это обстоятельство учитывается при анализе РГ и заложено в программу "CABAN".

Для определения участков с повышенными утечками (Dtgd) проводится серия измерений РГ по специальной процедуре.

Измерения характеристик ЧР, анализ внешних и внутренних помех. Внешние помехи, т.е. импульсы, фиксируемые схемой измерения ЧР в отсутствии испытательного напряжения, невелики по амплитуде, а по спектру частот соответствуют эфирным помехам. Активность внешних помех при измерениях оказалась низкой, не влияющей на измерения. Более серьезной проблемой, как было установлено, являются внутренние помехи. В основном это ЧР в трансформаторе, использовавшемся для прогрузки КЛ переменным напряжением. Для внутренних помех распределение n(Q) имеет особенность (рис. 3): с ростом U_исп увеличивались и Q, и n (кривые 1 и 2). Учитывая такую активность ЧР в трансформаторе, были приняты меры по защите от внутренних помех. Собственно ЧР КЛ даны на осциллограмме (рис.4).

Рис. 2. Принцип обработки и представления РГ с итоговыми данными, показывающими участки с повышенными диэлектрическими потерями: 1 – осциллограмма с двумя модами колебания («а» - в районе концевой муфты, «b» - в целой части КЛ); 2 – показывает длину КЛ и иллюстрирует результаты обработки (моде «а» соответствует прямоугольник «с», моде «b» - прямоугольник «d»; высоты прямоугольников «с» и «d» соответствуют величине Dtgd, ширина определяет зону предполагаемого дефекта).

Рис. 3. Распределение n(Q) для внутренних помех (ЧР в трансформаторе) при двух величинах испытательного напряжения:

1 – 25% от амплитуды испытательного напряжения, 2 – 100% от амплитуды испытательного напряжения.

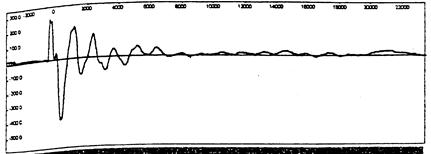

Рис. 4. Осциллограмма импульса ЧР. Кривая соответствует месту ЧР на расстоянии 235 м от начала КЛ, последующие колебания на осциллограмме соответствуют отражениям от соединительных муфт.

Эти примеры соответствуют наличию ЧР в концевых муфтах и в средней части. Во время всех измерений (по анализу более 200 осциллограмм для 15 отдельных фаз) наличие ЧР во внутренней части КЛ обнаружено только в одном случае. Осциллограмм, где были бы три импульса на уровне чувствительности схемы»20 пКл, не зафиксировано. Все ЧР соответствовали участкам вблизи муфт. При этом имелась возможность определения координат ЧР. Пример ЧР от дальнего конца дан на рис.4. Видно, что первые колебания являются суперпозицией двух импульсов прямого и отраженного от дальнего конца КЛ.

Кабель – это провод, заключенный в герметическую оболочку, который можно прокладывать в воде, земле и на воздухе. Он обычно состоит из одного или нескольких изолированных друг от друга проводников, заключенных в герметическую оболочку из резины, пластмассы, алюминия или свинца. Кабель, имеющий поверх защитной оболочки покрытие (броню) из стальных лент, плоской или круглой проволоки (для защиты от механических повреждений), называют бронированным. Если защитные или бронированные оболочки кабеля не покрыты джутовой пропитанной пряжей, его называют голым или небронированным.

По назначению различают кабели силовые и контрольные. Силовые кабели служат для передачи и распределения ЭЭ в осветительных и силовых электроустановках, а контрольные – для создания цепей контроля, сигнализации, дистанционного управления и автоматики. ЛЭП 6(10) кВ и выше выполняют специальным силовым кабелем.

Конструкции силовых кабелей зависят от класса напряжения. Наиболее распространены трех- и четырехжильные силовые кабели с бумажной изоляцией. Для напряжения 10 кВ их выполняют с поясной изоляцией и в общей свинцовой оболочке для всех жил, а для напряжений 20 и 35 кВ – с отдельно освинцованными жилами.

Жилы кабеля состоят из большого числа проволок малого сечения. Кабели напряжением до 6 кВ и сечением до 16 мм² изготовляют с круглыми жилами, напряжением выше 6 кВ и сечением более 16 мм² – с секторными жилами (в поперечном разрезе жила имеет форму сектора окружности).

На рис. 5показан трехжильный кабель с секторными жилами на напряжение 10 кВ. Каждая жила изолирована от другой специальной кабельной бумагой (6), пропитанной массой, в состав которой входят масло и канифоль, а все жилы от земли – поясной изоляцией (4) также из пропитанной бумаги. Для обеспечения герметичности кабеля на поясную изоляцию накладывают свинцовую оболочку без швов. От механических повреждений кабель защищают броней (8) из стальной ленты, а от химических воздействий покрывают асфальтированным джутом.

В последнее время выпускают кабели, у которых свинцовое покрытие заменено алюминиевым либо пластмассовым (сопрен, винилит).

Силовые кабели 110 кВ и выше изготовляют одножильными. Внутри этих кабелей находится лента, свернутая в виде спирали, в которой под давлением циркулирует масло, обеспечивающее их высококачественную изоляцию и охлаждение. Силовые кабели напряжением выше 110 кВ выпускаются с оболочкой, заполненной инертным газом под давлением 0,2–0,3 МПа.

Кабели 10 кВ и выше используют для ЛЭП в городах, где земля сравнительно дорога и требования к условиям безопасности ЛЭП очень жесткие, а также на территориях промышленных предприятий.

Контрольныекабели имеют от 4 до 37 жил сечением 0,75–10 мм² и изоляцию из пропитанной кабельной бумаги или резины. Для их герметизации используют оболочку из свинца, алюминия или поливинилхлорида, которая защищена от механических повреждений броней из стальных лент или стальных оцинкованных проволок круглого либо прямоугольного сечения. Стальная броня покрыта джутовой пряжей.

Контрольные кабели допускается прокладывать в земле, тоннелях, помещениях с различной средой, шахтах и под водой.

В соответствии с конструкцией силовые кабели обозначают так: первая буква указывает материал токоведущей жилы (А – алюминий, отсутствие буквы указывает на медные жилы); вторая буква – изоляция токоведущей жилы (Р – резиновая, В – поливинилхлоридная, П – полиэтиленовая, отсутствие буквы указывает на бумажную изоляцию); третья буква – защитная оболочка (Р – резиновая, В – поливинилхлоридная, П – полиэтиленовая, С – свинцовая, А – алюминиевая); четвертая буква – защитное покрытие (Г – голый, А – асфальтированный, Б – бронированный лентами, К – бронированный круглыми проволоками, П – брониро­ванный плоскими проволоками). Цифры после букв означают: количество жил и площадь поперечного сечения жил (мм²). Для контрольных кабелей после обозначения материала жилы ставится буква К.

Муфты. Соединение токопроводящих жил кабелей осуществляется в специальных кабельных муфтах, которые применяют при протяженности кабельной линии, превышающей строительную длину отдельного кабеля. На КЛ длиной 1 км допускается установка не более шести муфт. Соединения в кабельной муфте должны быть герметичными, влагостойкими, обладать механической и электрической прочностью, а также должны быть обладать коррозионной стойкостью.

Кабельные муфты разделяют: по напряжению (до 1, 6, 10, 35 кВ), назначению (соединительная, ответвительная, концевая), габариту (нормального габарита или малогабаритная), материалу (чугунная, свинцовая, эпоксидная), форме исполнения (У – образная, Т – образная и крестообразная), месту установки (для внутренней или наружной установки), количеству фаз (концевая трехфазная или четырехфазная).

Чугунные муфты (рис. 6)применяют для соединения кабелей до 1000 В. После монтажа их заливают нагретой кабельной битумной мастикой МБ-70 или МБ-90. Для усиления герметичности соединений муфты, проложенные в земле, дважды покрывают нагретой мастикой.

Свинцовыемуфты (рис. 7) применяют для соединения высоковольтных кабелей напряжением 6(10) кВ и выше, изготовляют из свинцовых труб соответствующего диаметра, обрабатывая в процессе монтажа. Они бывают шести типоразмеров, которые зависят от диапазона сечений жил кабелей, допускаемых при определенных напряжениях. После монтажа свинцовые муфты также заливают нагретой кабельной мастикой МБ. Для защиты от механических повреждений их помещают в чугунный или стеклопластиковый кожух.

Буквы и цифры в обозначении чугунных и свинцовых муфт означают следующее: Ч – чугунная; С – свинцовая; СС – соединительная свинцовая; 60, 70, 80, 90, 100 и 110 – диаметр кабеля.

Эпоксидные муфты применяют для соединения преимущественно кабелей 1, 6 и 10 кВ и их ответвления только до 1000 В. Эти муфты изготовляют в виде полых корпусов. После установки таких корпусов на участке соединения кабелей их внутреннюю полость заполняют эпоксидным компаундом, состоящим из эпоксидной смолы, пластификатора, наполнителя и отвердителя. Пластификатор и наполнители повышают термостойкость, эластичность, механическую прочность эпоксидной смолы и снижают температурный коэффициент расширения компаунда до значения, близкого к коэффициенту расширения меди, алюминия и свинца, с которыми соприкасается компаунд при соединении кабелей. Отвердитель ускоряет процесс полимеризации.

Эпоксидным соединительным муфтам присвоено общее обозначение СЭ, а ответвительным – ОЭ. В зависимости от особенностей разъемного корпуса, соединения кабелей и заземления муфты бывают разных исполнений: СЭп, СЭв, СЭм, СЭс (рис. 8).

Способы соединения концевой заделки силовых кабелей. Для соединения кабелей и создания единой электрической цепи выполняют разделку их концов и соединение жил.

Разделка конца кабелясостоит из последовательных операций ступенчатого удаления от него защитных и изоляционных частей. Она является частью монтажа муфт. Размеры разделки, зависящие от конструкции муфты, напряжения кабеля и сечения его жил, определяются специальными разметочными линейками ЛК-1 (до 1000 В) и ЛК-2 (6–10 кВ). Соединение и ответвление токопроводящих жил кабеля выполняют с помощью специальных инструментов, различных приспособлений и принадлежностей с соблюдением технологии, обеспечивающей надежный электрический контакт и необходимую механическую прочность соединения.

При выборе способа соединения учитывают материал и сечение соединяемых жил, конструктивные особенности муфт и т. п. Соединения выполняют пайкой, опрессовкой, газовой или электрической сваркой и термитной сваркой.

Пайка – один из наиболее распространенных способов соединения токопроводящих жил между собой. Разогретый до жидкого состояния припой проникает в металл соединяемых жил, а затем, застывая, образует прочное механическое соединение. Для пайки используют специальные припои.

Опрессовку применяют в основном для соединения кабелей до 1000 В и выполняют с помощью гильз и опрессовочных механизмов – клещей и прессов. Под действием создаваемого прессующим механизмом давления металл гильз и жил спрессовывается, проникает друг в друга, образуя монолитное соединение.

Газовая и электрическая сварка служит для соединения алюминиевых жил кабеля сечением 16–240 мм². При газовой сварке используется теплота сжигаемого газа (например, пропанбутана), достигающая 2300° С и выше, а при электросварке – теплота электрической дуги.

Термитная сварка – один из наиболее совершенных способов соединения алюминиевых жил кабелей, который выполняется с помощью специальных патронов типа А. Провода в патроне устанавливают встык и его поджигают специальной спичкой. Внутри патрона находится термитный состав, при горении которого температура достигает 1000° С.
