Установление связи с корреспондентом на станции Р-440-О

Установление связи с корреспондентом

Операции, выполняемые при вхождении в связь, и последовательность их выполнения приведены в табл. 2.29.

Порядок вхождения в связь с корреспондентом

Таблица 2.29

№	Операция	Источник сведений для выполнения операции
	Подготовка станции к включению	Табл. 2.8
	Включение питающих напряжений на нужные приборы	Табл. 2.9
	Подготовка к работе в задан ном режиме трактов передачи и приема информации	Табл. 2.14, 2.19, 2.23 в соответствии с за данным режимом работы
	Проверка станции "на себя" по малому шлейфу	Табл. 2.27
	Проверка станции "на себя" по большому шлейфу	Табл. 2.28
	Установление служебной связи с корреспондентом: передача- прием вызова и необходимой информации

Вхождение в связь включает в себя включение питания, подготовку аппаратуры станции к работе в заданном режиме, проверку работоспособности приборов станции, наведение антенны на спутник, включение передающего устройства и установление служебной связи. Проверка работоспособности аппаратуры станции проводится без излучения мощности передающим устройством и охватывает максимально возможное количество приборов станции, необходимое для обеспечения заданного режима работы.

Ведение переговоров по служебным каналам спутниковой связи разрешается только с применением специальных переговорных таблиц. Передача информации не связанной с обеспечением связи запрещается.

При установлении связи в различных режимах работы станции возможны различные варианты использования аппаратуры и, следовательно, коммутации блоков.

Коммутация приборов при приеме сигналов в режиме прямой ретрансляции

В данном случае возможны следующие варианты работы:

прием сигналов со скоростью 480 (240, 144, 96) кбит/с;

прием сигналов со скоростью 48 кбит/с;

прием сигналов со скоростью 4,8 кбит/с;

прием сигналов со скоростью 5,2 кбит/с.

Коммутация приборов при приеме сигналов со скоростью 480 (240,144,96) кбит/с

Тракт приема таких сигналов изображен на рис. 2.31.

Блоком Б3-1 выделяется первый поток 48-1, коммутируемый переключателем ПРМ-1 на вход блока Б2-1.Блоком Б2-1 выделяются две группы 4,8-1 и 4,8-2. Группа 4,8-1 переключателем ПРМ-1 коммутируется на вход блока Б1-1, на выходе которого выделяются цифровые телефонные каналы (ЦТЛФ) и телеграфные каналы (ТЛГ) первого направления. Группа 4,8-2 через переключатель 4,8ПРМЩВ выводится на щит ввода на 4-ю пару разъема Х2 (ДК).

Выделенные из 4,8-1 ЦТЛФ коммутируются перемычками на коммутационном поле ТЛФ блока Н18 на щит ввода (1,2 и 3-я пары разъема Х2), либо на входы блоков БМА-1 и БМА-2 для преобразования дискретных каналов в каналы ТЧ.

Выделенные телеграфные каналы перемычками на коммутационном поле ТЛГ блока Н18 коммутируются на 6-ю и 8-ю пары разъема Х3 (ТЛГ) на щите ввода.

Телеграфный канал служебной связи (ТКС) по первому направлению выделяется либо с Б3-1, либо с Б2-1, либо с Б1-1 (в соответствии с таблицей-приказом) и коммутируется на вход аппаратуры формализованной служебной связи (АФСС) "Контур-П" переключателем ПРМ СС1.

Коммутация приборов при приеме сигнала со скоростью 48 кбит /с

Тракт приема для этого случая изображен на рис. 2.32.

Блоком Б2-1(2) выделяются две группы 4,8-1 и 4,8-2. Группа 4,8-2 переключателем 4,8 ПРМ ЩВ в положении Б2 (ДАБ5) коммутируется на 4-ю (5-ю) пару разъема Х2 щита ввода. Группа 4,8-1 коммутируется переключателем ПРМ-1(2) на вход блока Б1-1(2), в котором выделяются ЦТЛФ и ТЛГ каналы первого (второго) направления.

Выделенные ЦТЛФ каналы коммутируются перемычками на поле ТЛФ блока Н18 либо на щит ввода (1,2,3-я пары разъема Х2), либо на входы БМА1 и БМА2 для преобразования дискретных каналов в каналы ТЧ.

Выделенные ТЛГ каналы перемычками на коммутационном поле ТЛГ блока Н18 коммутируются на 6-ю и 8-ю пары разъема Х3 щита ввода.

Телеграфный канал служебной связи по первому (второму) направлению выделяется либо с Б2-1(2), либо с Б1-1(2) (в соответствии с таблицей-приказом) и коммутируется на вход АФСС "Контур-П" переключателем ПРМСС1(2).

Коммутация приборов при приеме сигналов со скоростью 4,8 кбит /с

Тракт приема для данного случая изображен на рис 2.33.

Блоками Б1-1(2) выделяются ЦТЛФ и ТЛГ каналы первого (второго) направления. Их коммутация на поле ТЛФ и ТЛГ блоками Н18 аналогична описанной ранее.

Телеграфный канал служебной связи, выделяемый с Б1-1(2) коммутируется на вход АФСС "Контур-П" переключателем ПРМСС1(2).

Коммутация приборов при приеме сигналов со скоростью 5,2 кбит/с

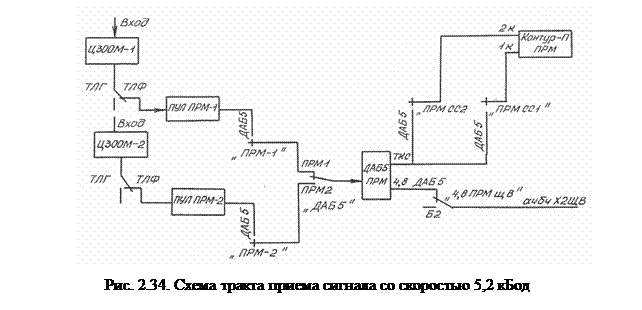

Тракт приема сигналов для данного варианта изображен на рис. 2.34.

Принимаемый сигнал с выхода первого или второго приемника переключателями ПРМ1 (ПРМ-2) и ДАБ5 коммутируются на вход блока ДАБ5. Выделенный блоком абонентский сигнал 4,8 кбит/с через переключатель 4,8 ПРМ ЩВ коммутируется на 4-ю пару разъема Х2 щита ввода.

Телеграфный служебный канал, выделяемый блоком ДАБ5 коммутируется на вход АФСС "Контур-П" переключателем ПРМ СС1(2).

Коммутация приборов при приеме сигналов из ствола с ОСБ

Приема сигналов в данном случае имеет ряд особенностей: прием ведется на одной общей для всех земных станций частоте; скорость принимаемого сигнала 480 (240, 144 или 96) кбит/с; выделение сигналов узловых станций (48 кбит/с) происходит в блоке Б3 аналогично режиму с прямой ретрансляцией, а сигналы оконечных станций (4,8 или 5,2 кбит/с) выделяются в аппаратуре "Рубин-Н".

Таким образом, основными вариантами приема в данном случае являются:

прием сигнала из ствола с ОСБ с выделением потоков 48 кбит/с от двух узловых станций;

прием сигнала из ствола с ОСБ с выделением потока 48 кбит/с от узловой станции и группы 4,8 (5,2) кбит/с от оконечной станции;

прием сигнала из ствола с ОСБ с выделением групп 4,8 (5,2) кбит/с от двух оконечных станций.

Коммутация приборов при приеме сигнала из ствола с ОСБ с выделением потоков

48 кбит/с от 2-х узловых станций

Тракт приема при этом виде работы изображен на рис 2.35.

Блоком Б3-1 выделяются два потока 48-1и 48-2. Поток 48-1 переключателем ПРМ-1 коммутируется на вход Б2-1, которым выделяются две группы 4,8-1 и 4,8-2. Группа 4,8-1 коммутируется на вход Б1-1, который выделяет ЦТЛФ и ТЛГ каналы. Группа 4,8-2 через переключатель 4,8ПРМЩВ может быть скоммутирована на 4-ю пару разъема Х2 щита ввода.

Поток 48-2 переключателем ВХОД Б2-2 коммутируются на вход Б2-2. Блоком Б2-2 выделяются группы 4,8-1 и 4,8-2. Группа 4,8-1 коммутируется на Б1-2, который выделяет ЦТЛФ и ТЛГ каналы. Группа 4,8-2 через переключатель 4,8ПРМЩВ может быть скоммутирована на 5-ю пару разъема Х2 щита ввода.

Коммутация ЦТЛФ и ТЛГ каналов первого и второго направления на поле блока Н18 осуществляется аналогично описанной для режима прямой ретрансляции.

Телеграфные служебные каналы с Б2-2 и Б2-1 коммутируются на соответствующие входы АФСС "Контур-П" переключателями ПРМСС1(2).

Коммутация приборов при приеме сигнала из ствола с ОСБ с выделением потока 48 кбит/с от узловой станции и группы 4,8(5,2) кбит/с от оконечной

Тракт приема сигналов для данного случая изображен на рис. 2.36.

Коммутация групповых и индивидуальных сигналов при выделении потока 48 кбит/с аналогична описанной выше. Коммутация при выделении сигнала оконечной станции происходит следующим образом.

Из группового потока 480 (240, 144, 46) кбит/с, поступающего с Б3-1 аппаратурой "Рубин-Н" может быть выделена группа 4,8 либо 5,2 кбит/с. В случае выделения группы 4,8 кбит/с она коммутируется на вход Б1-1 переключателем ВЫХОД 1 Р-Н. Блоком Б1-1 выделяются ЦТЛФ и ТЛГ каналы, которые коммутируются на поле блока Н18, аналогично описанному ранее.

В случае выделения группы 5,2 кбит/с она коммутируется на вход блока ДАБ5 тем же переключателем ВЫХОД 1 Р-Н. Абонентский сигнал 4,8 кбит/с, выделенный ДАБ5 через переключатель 4,8ПРМЩВ поступает на 4-ю пару разъема Х2 щита ввода.

Телеграфный канал служебной связи узловой станции выделяется Б2-2 и через переключатель ПРМСС2 коммутируется на вход АФСС "Контур-П".

Телеграфный служебный канал оконечной станции поступает на вход АФСС "Контур-П" либо с Б1-1, либо с ДАБ5 через переключатель ПРМ СС1.

Коммутация приборов при приеме сигнала из ствола с ОСБ с выделением сигналов

двух оконечных станций

Тракт приема для этого случая на рис. 2.37.

Из группового потока 480 (240, 144, 46) кбит/с аппаратурой "Рубин-Н" выделяются две группы 4,8 кбит/с. Коммутация этих групп на входы Б1-1 и Б1-2, а также выделение ЦТЛФ и ТЛГ каналов и их коммутация на поле блока Н18 аналогична описанной ранее.

В рассматриваемом случае телеграфные служебные каналы, выделяемые Б1-1 и Б1-2 коммутируются на входы АФСС "Контур-П".

Коммутация выделяемых групп 5,2 кбит/с на разъем Х2 щита ввода осуществляется аналогично описанной выше. Телеграфный служебный канал в этом случае выделяется ДАБ-5.

Коммутация приборов при приеме сигналов в помехозащищенном режиме

Тракт приема сигналов для этого случая изображен на рис.2.38.

Для реализации режима используется АПР "Кулон" (стойка К1М).

Прием ФМ-ШПС с помощью данной аппаратуры может осуществляться одновременно с приемом обычных узкополосных сигналов.

При приеме информационных сигналов в данном режиме комплект К1-2 через уголковый коммутатор ПК подключается к выходам ПЧ2 (70 МГц) приемников Ц300М-1 и Ц300М-2. Принятый ЦТЛФ канал с выхода 1 поступает на гнезда К1-2 поля ТЛФ блока Н18. Перемычками он может коммутироваться на входы БМА-1 либо БМА-2, либо на 1-ю пару разъема Х2 щита ввода.

Телеграфный сигнал служебной связи выделяется на выходе 2 К1-2 и через схемы приоритета поступает на входы 1 и 2 АФСС "Контур-П".

При приеме спецсигнала (СПС) в помехозащищенном режиме комплект К1-1 через уголковый коммутатор ПК подключается к выходам ПЧ2 приемников Ц300М-3 и Ц300М-4. Принятый СПС с выхода 1 К1-1 через схему приоритета, на второй вход которой поступает СПС с блока Б2-1, подается на 2-ю пару разъема Х3 щита ввода и одновременно на гнезда СПС поля КОНТРОЛЬ ПРМ блока Н18.

Сигнал канала управления (КУ1) с выхода 2 К1-1 поступает на вход 10 АФСС "Контур-П".

Сигнал КУ, который может быть передан на отдельной несущей с выхода приемника Ц300М-3 через прибор ЛОГ +20 ТЛГ ПРМ3 поступает на вход 11 АФСС "Контур-П".

Коммутация приборов на передачу в различных режимах работы

Так как при работе станции на передачу нет различий между режимом ПР и режимом с ОСБ, то в этом случае рассматриваются два режима: обычный и помехозащищенный.

В рамках обычного режима различие в работе станции на передачу зависит от типа оконечной аппаратуры, работающей по космическим каналам. Различия эти обусловлены скоростью передачи оконечной аппаратуры и тем, приходят ли на станцию сигналы этой аппаратуры по каналам ТЧ или по физической цепи в цифровом виде по стыку С1И.

Коммутация приборов при передаче сигналов со скоростью 1,2 кбит/с

по каналам ТЧ и сигналов со скоростью 100 бод

Тракт передачи для этого случая изображен на рис. 2.39.

Оконечная телефонная аппаратура подключается кабелем ПТРК10х2 к разъему Х1(ТЧ) щита ввода. При этом по 2-й паре разъема Х1 сигнал от оконечной аппаратуры поступает на вход передающей части аппаратуры сопряжения БМА-1, а по 6-й паре этого же разъема - на БМА-2. Цифровые выходы этой аппаратуры коммутируются на входы блока объединения А1 через переключатель ПРМ БМА 1/2.

Сигналы телеграфной аппаратуры, подключенной к разъему Х3 (ТЛГ) шита ввода поступают на входы А1 по следующим цепям:

сигнал 1ТЛГ канала - по 5-й паре через переключатель РЕЖИМ ПРД;

сигнал 2ТЛГ канала - по 7-й паре на вход А1 непосредственно. Телеграфный служебный канал с выхода АФСС "Контур-П" коммутируется на вход А1 переключателем РЕЖИМ ПРД. Объединенный сигнал ЦТЛФ, ТЛГ каналов и ТКС в группе 4,8 кбит/с коммутируется на вход ПУЛ ПРД тем же переключателем РЕЖИМ ПРД. Далее сигнал поступает на возбудитель А205-1(2) через переключатель А205-1(2).

Коммутация приборов при передаче сигналов со скоростью 1,2 кбит/с по стыку С1И

Оконечная телефонная аппаратура подключается в этом случае к разъему Х2 (ДК) кабелем ПТРК 10х2 (рис.2.40).

При этом на вход 1ЦТЛФ канала А1 сигнал поступает по 6-й паре этого кабеля через переключатель ВХОД К1-2-1 (рис.2.10.). По 7-й и 8-й паре кабеля поступают сигналы на вход 2-го и 3-го ЦТЛФ канала непосредственно.

Коммутация ТЛГ каналов, ТСК и группы 4,8 кбит/с аналогична описанной в предыдущем пункте.

Коммутация приборов при передаче сигналов оконечной аппаратуры со скоростью

4,8 кбит/с по стыку С1И

Тракт передачи для этого случая представлен на рис. 2.41.

Оконечная аппаратура в этом случае подключается кабелем ПТРК 10х2 к РАЗЪЕМУ х2 ЩИТА ВВОДА. Сигнал этой аппаратуры коммутируется на вход передающей части моноблока ДАБ5 переключателем РЕЖИМ ПРД. Телеграфный служебный канал коммутируется на вход ДАБ5 переключателями ВХОД К1-2-1 и РЕЖИМ ПРД. Объединенный сигнал в виде группы 5,2 кбит/с коммутируется на вход ПУЛ ПРД тем же переключателем РЕЖИМ ПРД. Дальнейшее прохождение сигнала на передачу аналогично описанному ранее.

Коммутация приборов при передаче сигналов в помехозащищенном режиме

Тракт передачи сигналов в помехозащищенном режиме изображен на рис. 2.42.

В этом режиме сигналы оконечной аппаратуры могут поступать как на разъем Х1 (Т4) щита ввода, так и на разъем Х3 (ТЛГ).

При подключении оконечной аппаратуры к разъему Х1 сигналы от нее по 2-й паре поступают на БМА-1, а по 7-й паре - на БМА-2. Дискретные выходы этих блоков коммутируются на вход 1 комплекта К1-2 переключателями ПРД БМА 1/2 и ВХОД К1-2-1.

Телеграфный служебный канал переключателем ВХОД К1-2-1 коммутируется на вход 2 комплекта К1-2. С выхода К1-2 сигнал переключателем К коммутируется на вход возбудителей А205-1(2).

При подключении оконечной аппаратуры к разъему Х3 щита ввода сигнал по 5-й паре коммутируется на вход 1 К1-2 переключателем ВХОД К1-2-1. Коммутация ТКС и выходного сигнала К1-2 аналогична описанной выше.
