Проверка качества каналов в станции Р-440-О

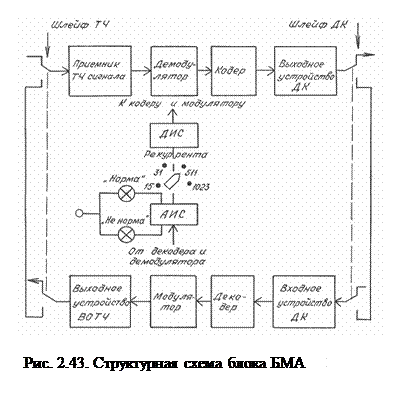

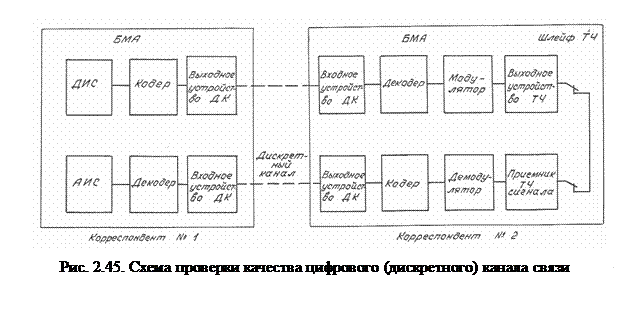

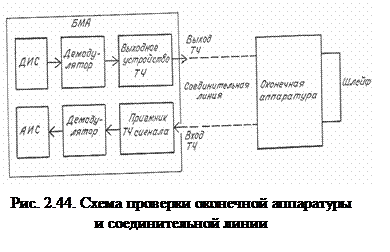

Нормы на качественные показатели каналов. Инструментальная проверка качества цифровых каналов связи. Качество цифровых (дискретных) каналов связи со скоростями принято оценивать коэффициентом ошибок приема элементарного символа, который представляет собой отношение ошибочно принятых символов за сеанс связи к общему числу символов. Ошибки в каналах связи возникают вследствие искажения принимаемого сигнала шумом или помехами. При отсутствии преднамеренных помех станции спутниковой связи обеспечивают коэффициент ошибок не более 0,00001, а при воздействии преднамеренных помех - не более 0,001.В процессе эксплуатации качество каналов может ухудшаться. Причиной ухудшения может стать неточное наведение антенны на КА, выход из строя аппаратуры, неправильные действия оператора, а также воздействие преднамеренных помех большой мощности. Поэтому качество каналов должно проверяться как перед сдачей их в эксплуатацию, так и в процессе эксплуатации. В последнем случае для проверки задействуются, как правило, свободные каналы. В станции Р-440-О для измерения коэффициента ошибок используется датчик и анализатор испытательных сигналов (ДИС и АИС соответственно) аппаратуры БМА (рис. 2.43). Датчик испытательного сигнала формирует последовательности определенной длины, имитирующие реальный случайный сигнал оконечной аппаратуры. При соответствующей коммутации эти последовательности через кодер и выходное устройство ДК поступают в канал связи. На приемном конце организуется шлейф канала. Испытательный сигнал через канал связи поступает обратно на приемную часть блока БМА и обрабатывается анализатором испытательного сигнала. Индикация результатов проверки осуществляется светодиодами НОРМА, НЕНОРМА. Помимо проверки канала спутниковой связи ДИС и АИС можно использовать для проверки работоспособности самого блока и проверки СЛ (канала) с ОА. При проверке блока БМА обеспечивается шлейф по линейной (ТЧ) или станционной (ДК) части блока. Тот или иной режим проверки вводится переключателем КОНТРОЛЬ и нажатием кнопки-табло ШЛЕЙФ ТЧ или ДК. Для контроля линейной части БМА (ТЧ) переключатель КОНТРОЛЬ устанавливается в положение ТЧ и фиксируется кнопка-табло ШЛЕЙФ ТЧ. Контроль станционной части БМА (ДК) обеспечивается при положении ДК переключателя КОНТРОЛЬ и нажатии кнопки-табло ШЛЕЙФ ДК. В том и другом режиме АИС анализирует сигнал с ДИС и, в случае отсутствия неисправностей БМА, на передней панели блока загораются светодиод НОРМА и табло ИСПРАВНО. Проверка соединительной линии (канала) с оконечной аппаратурой (рис. 2.44) проводится после соответствующей коммутации линии связи (выход ТЧ блока БМА). На оконечной аппаратуре обеспечивается шлейф, через который испытательный сигнал поступает обратно на БМА и анализируется в АИС. Проверка качества дискретного канала связи (рис. 2.45) организуется после установления связи с корреспондентом. При этом испытательный сигнал определенной структуры (устанавливается переключателем РЕКУРЕНТА в зависимости от типа оконечной аппаратуры) передается в дискретный канал. В БМА корреспондента дается ШЛЕЙФ ТЧ. Испытательный сигнал, пройдя через БМА корреспондента, возвращается обратно и поступает через декодер в АИС. АИС подсчитывает количество ошибок (сбоев) за время 14 сек. Если количество ошибок меньше 32-х (коэффициент ошибки меньше 0.001), то высвечивается светодиод НОРМА, если их больше 32-х, но меньше 320-ти, то загораются оба светодиода НОРМА НЕНОРМА (коэффициент ошибки меньше 0.01, но больше 0.001).Если по истечении 14 сек. продолжает гореть один светодиод НЕНОРМА то количество ошибок в канале больше 320 (коэффициент ошибки больше 0.01), что соответствуем или плохому качеству канала или вообще его отсутствию. Исходное положение органов управления блока БМА для перечисленных вариантов проверок представлены в таблице 2.30. Исходное положение органов управления блока БМА Таблица 2.30
Примечания. 1. Знаками + и - обозначены светящиеся и несветящиеся индикаторы. 2. Состояние индикаторов НОРМА и НЕНОРМА соответствует исправному блоку БМА и каналу связи. По окончании проверки качества дискретного канала связи производится его сдача механику оконечной аппаратуры. Канал считается пригодным, если коэффициент ошибки в нем не более 0.08. Качество телеграфных каналов оценивается механиком оконечной телеграфной аппаратуры измерителем телеграфных искажений.
