Стены из крупных панелей

Рис. 9. Рядовая легкобетонная однослойная панель наружной стены.

а - опалубочный чертеж; б - схема пространственного арматурного блока панели; в -

вертикальный торец панели с петлевыми выпусками арматуры; г, е- шпонки на

вертикальном торце панели; д - гребень и подъемная петля панелей; ж - петлевой

выпуск для крепления монтажных подкосов

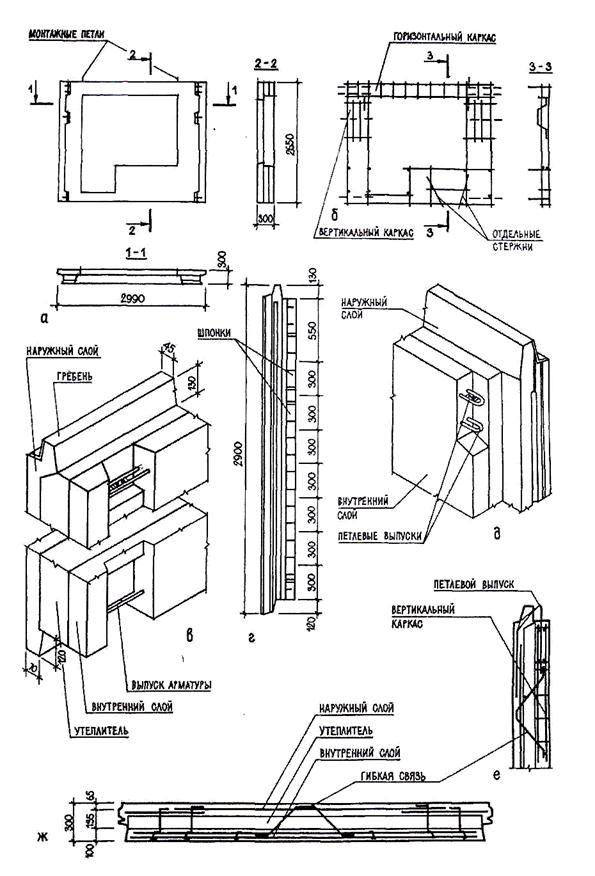

Рис. 10. Трехслойная железобетонная панель наружной стены.

а - опалубочный чертеж подбалконной панели; б - схема пространственного арматурного блока подбалконной панели; в - деталь штрабы со шпонками; г - шпонки на вертикальном торце рядовой панели; д - петлевые выпуски; е,ж- армированные панели и гибкие связи

рядовой панели

Рис. 11. Железобетонная панель внутренней стены (с пролетом).

а - опалубочный чертеж панели; б - схема пространственного арматурного блока (каркаса); в - деталь гребня со шпонками на вертикальном торце панели; г - паз панели на -вертикальном торце; д - штроба со шпонками на поверхности панели внутренней стены

для стыка с поперечной стеной

Рис. 12. Основные легкобетонные однослойные панели и наружные стены из них.

а - порядовка наружной стены толщиной 300 мм и менее (с противодождевым барьером);

б - то же, толщиной более 300 мм (без барьера); в - разрезка наружной стены из

двушаговых панелей (с барьерами); г, д - двушаговая панель соответственно рядовая (с

барьером) и подбалконная; е, ж - одношаговая панель (без барьера) соответственно

рядовая и подбалконная; з - фрагмент конструктивной схемы стен у лоджий.

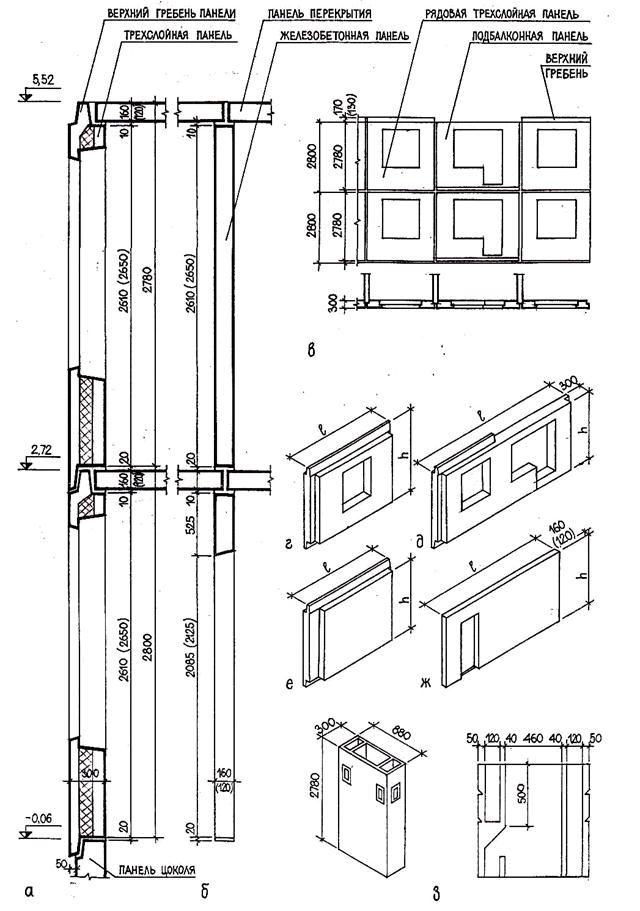

Рис. 13. Основные железобетонные панели и стены из них.

а - порядовка наружной стены из трехслойных панелей; б - порядовка внутренней стены;

в - разрезка наружной стены из одношаговых трехслойных панелей; г - е - трехслойная

панель наружной стены соответственно рядовая одношаговая, подбалконная двушаговая,

торцевая; ж - панель внутренней стены; з - вентиляционная панель.

Рис. 14. Фрагменты монтажных схем фасада и планов крупнопанельных зданий.

а - фасад здания с панелями наружных стен на две комнаты; б - часть плана здания с широким продольным шагом поперечных стен; в - то же, с узким.

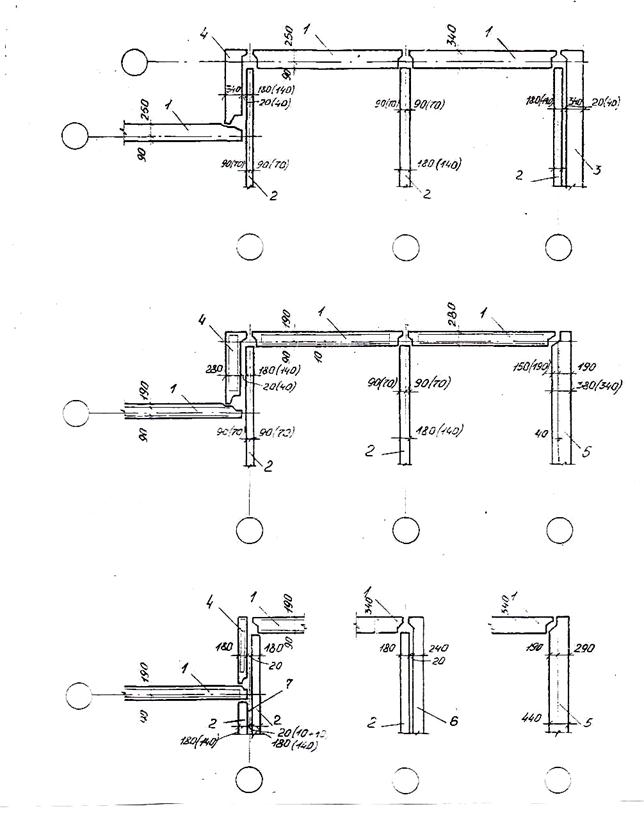

Рис. 15. Примеры привязки наружных стен к координационным осям в

крупнопанельных зданиях.

1 - несущая панель наружной стены; 2 - внутренние несущие стены; 3 - ненесущая

торцевая панель; 4 - панель уступа; 5 - несущая торцевая панель; б - ненесущая торцевая

панель; 7 - температурный или осадочный шов.

Рис. 16.Стыки однослойных легкобетонных панелей.

а - наружных стен в углу здания (верх); б - угловой наружных и внутренних стен выступа (низ); в - внутренней и наружной стен - верх; г - то же - низ.

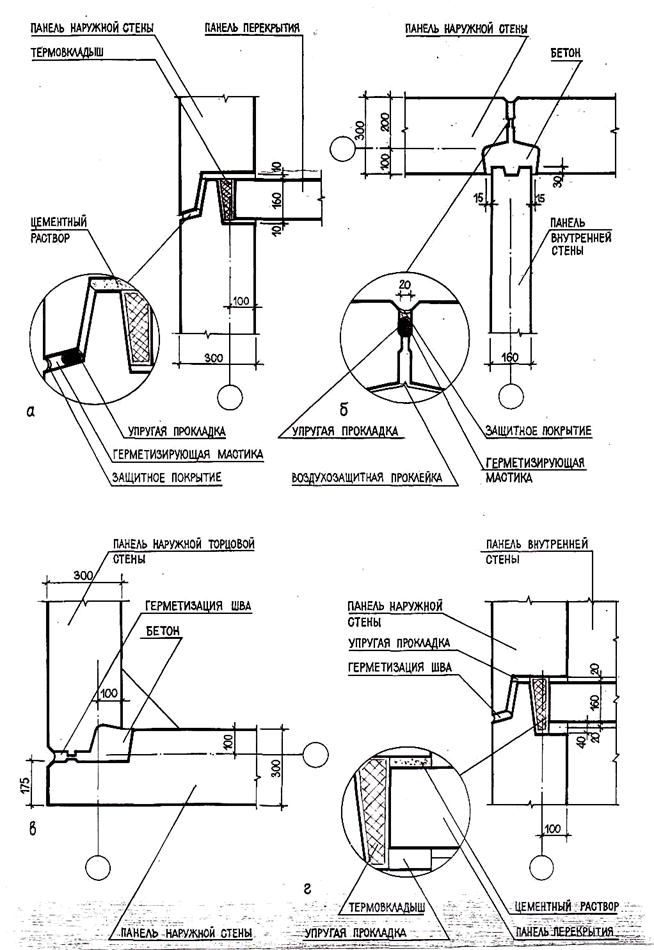

Рис. 17.Стыки панелей однослойных легкобетонных стен.

а- горизонтальный панелей несущих наружных стен; б - вертикальный закрытый панелей

внутренней и наружной стен; в - вертикальный угла наружных стен; г - горизонтальный

панелей ненесущих (навесных) наружных стен.

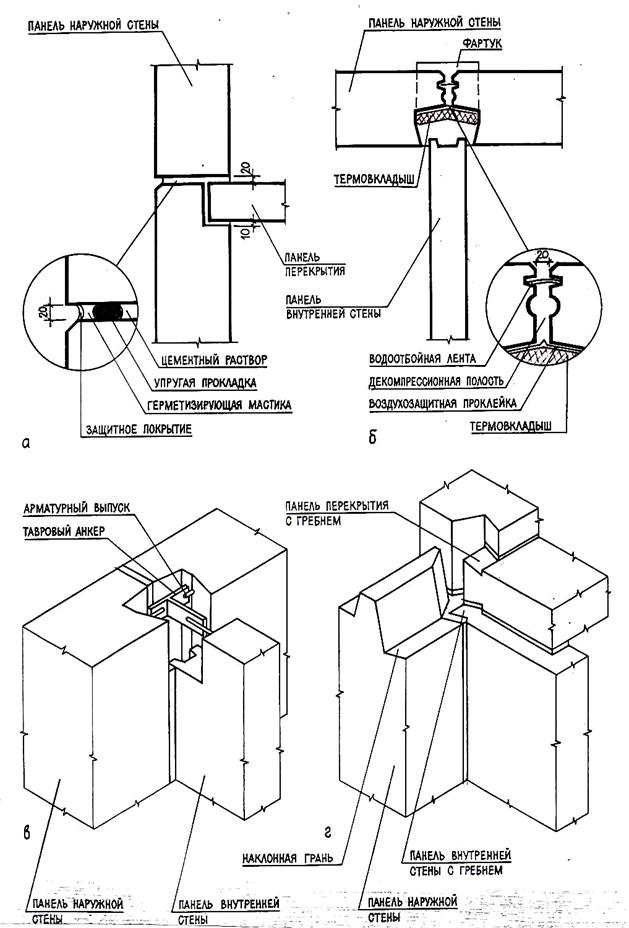

Рис. 18. Стыки трехслойных железобетонных панелей наружных стен.

а - вертикальный стык с декомпрессионной плоскостью; б - сопряжение панелей выступа (ризалита) у лоджии; в - горизонтальный стык; г - крепление панели перекрытия к

наружной стене.

Рис. 19. Варианты стыков панелей наружных стен.

а - горизонтальный стык панелей из легкого бетона толщиной более 300 мм и из

ячеистого бетона; б - открытый вертикальный стык панелей; в - вертикальный стык

панелей с тавровой стальной связью; г - безметалльные вертикальный и горизонтальный

стыки.

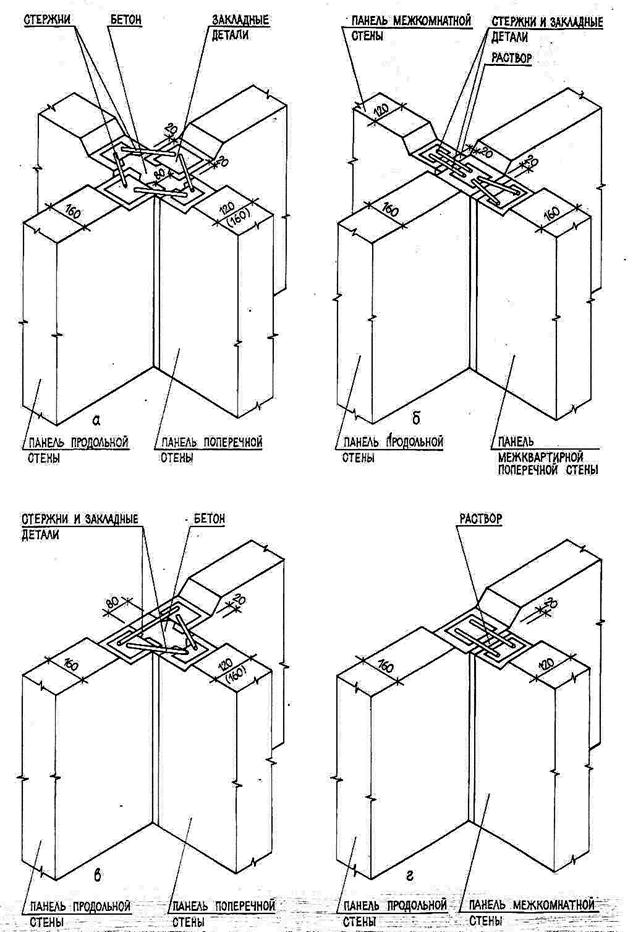

Рис. 20. Вертикальные стыки панелей внутренних стен.

а, в - стыки панелей поперечных и продольных стен; б, г - примыкание панелей поперечных стен к продольной. Условно не показана приварка соединительных стержней

к закладным деталям.
