Перекрытия

Номенклатура многопустотных железобетонных панелей перекрытий зданий с несущими стенами

Таблица 3

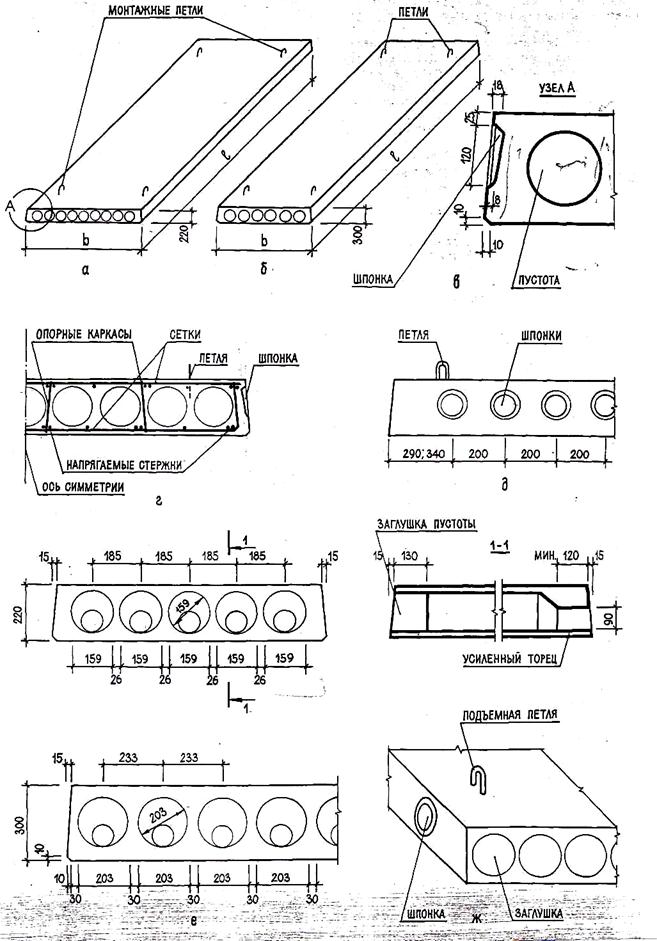

Рис 28. Многопустотные железобетонные панели перекрытий.

а, б - общий вид панели; в - деталь сечения панели; г - сечение панели с напрягаемой стержневой арматурой; д - вид панели сбоку; е - опалубочные сечения панелей; ж -

деталь панели.

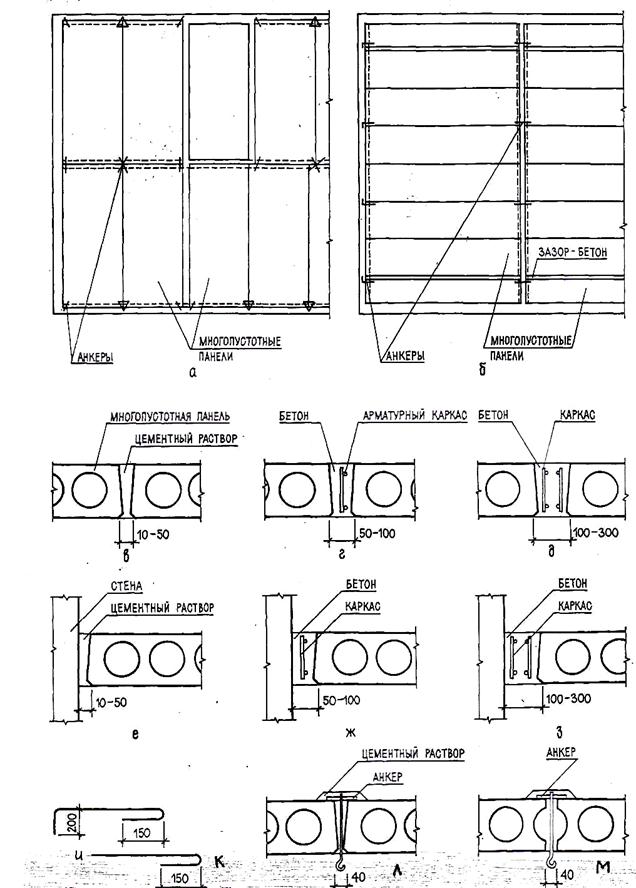

Рис. 29.Монтажные схемы и детали примыкания многопустотных перекрытий.

а - монтажная схема перекрытия крупноблочного здания с продольными несущими

стенами; б - то же, кирпичного жилого дома с поперечными несущими стенами; в - д —

швы и зазоры между панелями перекрытий; е - з - примыкания панелей перекрытий к

стенам; и - анкер для наружных кирпичных стен; к - анкер для панельных и внутренних

кирпичных стен; л - крепление крюка для люстры в шве между панелями; м - то же, через

отверстие в панели.

Рис. 30.Опирание многопустотных панелей перекрытия на стены.

а, б - наружные крупноблочные; в - внутренние крупноблочные; г - наружные кирпичные; д - внутренние кирпичные; е - внутренние кирпичные с каналами.

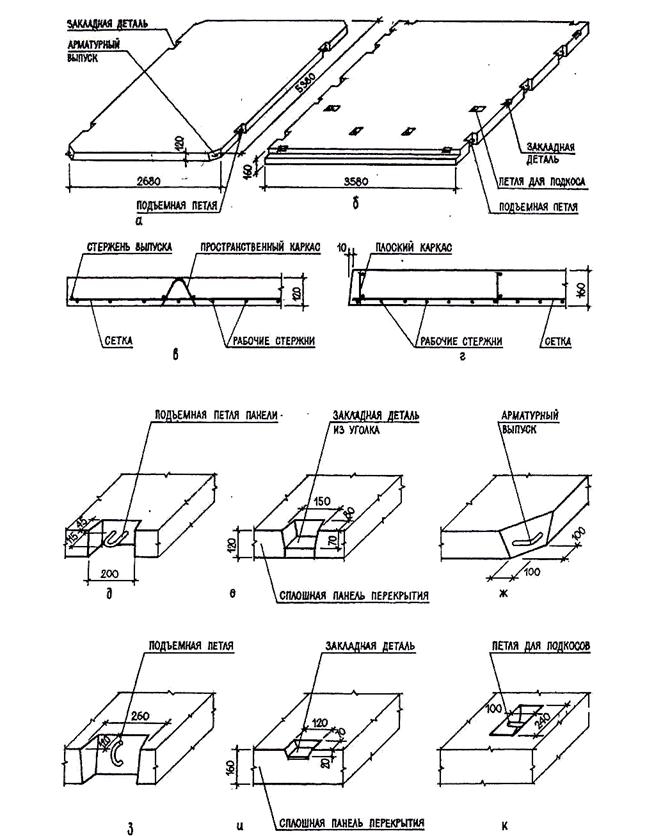

Рис. 31. Сплошные железобетонные панели перекрытий крупнопанельных
