Лестницы и лифты

Рис. 47. Примеры монтажных схем и узлов лестничных клеток в панельных бескаркасных зданиях.

а - 9-тиэтажный жилой дом; б - 5-тиэтажный жилой дом; 1 - этажная лестничная площадка; 2 - междуэтажная площадка; 3 - наружная стеновая панель; 4 - панель внутренней стены; 5 - электропанель; 6 - панель перекрытия; 7 - цементно-песчаный

раствор; 8 - лестничные марши

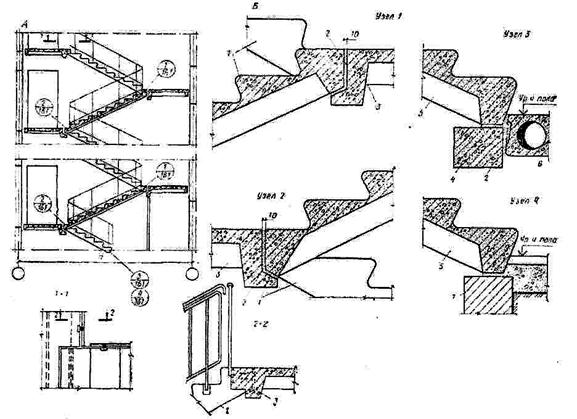

Рис. 48.Лестничные марши ребристой конструкции с фризовыми ступенями

А - схема-разрез с маркировкой деталей; Б- детали сопряжений элементов лестницы; 1 - лестничный марш; 2 - цементный раствор; 3 - лестничная площадка; 4 -железобетонная перемычка; 5 - цокольный лестничный марш; 6 - панель перекрытия; 7 -

кирпичная стена

Рис. 49.Лестничный марш плитной конструкции без фризовых ступеней

А - схема разрез с маркировкой узлов; Б - детали сопряжений элементов лестницы; 1 - лестничный марш; 2 - цементный раствор; 3 - лестничная площадка; 4 -железобетонная перемычка; 5 - укороченный лестничный марш; б - панель перекрытия; 7

- кирпичная стена; 8 - наборные ступени

Основные размеры лифтов, применяемых в гражданском

строительстве, мм

Таблица 6

Рис. 50.Основные геометрические параметры строительной части лифтовой установки.

а - плана шахты; б - плана машинного помещения; в - вертикальных разрезов
