Конструкція диференціала

Класифікація

- За забезпеченням проходимості (підвищеного тертя і прості).

- За конструкцією (конічні, червячні, циліндричні, гідравлічні, планетарні з дисками, тощо).

- За місцем встановлення (міжколісні, міжбортові та міжосьові).

- За способом розподілу крутного моменту (симетричні та несиметричні).

- За способом керування (з ручним керуванням, з автоматичним електронним керуванням та самоблокувальні, що виключають буксування коліс однієї сторонни).

- Ведучі елементи (корпус, хрестовина).

- Ведені елементи (шестерні, муфти напівосей).

- Проміжні (зв’язкові) елементи (сателіти, кулачки, диски підвищеного тертя, тощо).

- Протибуксувальні елементи та системи (активні, неактивні).

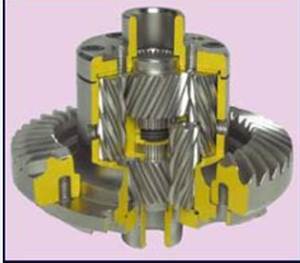

Рис 1. Міжосьовий диференціал Torsen. 1,3- права та ліва півосьові шестерні, 2- корпус диференціала, 4,6- сателіти зв’язані з правою та

лівою півосьовими шестернями, 5,7- вихідні вали.

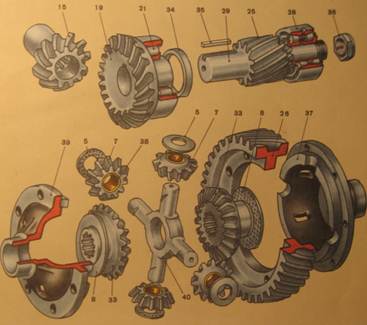

Рис 2. Конічний диференціал автомобіля ЗІЛ-131.

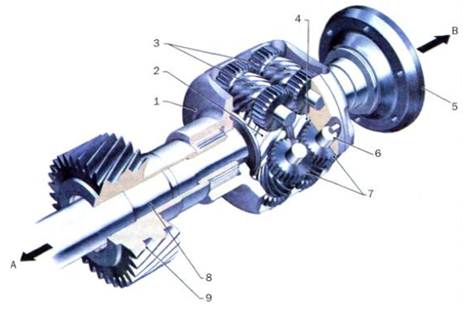

Рис 3. Міжосьовий диференціал Torsen автомобіля Audi Quattro.

1- корпус, 2,4- передня та задня шестерні, 3- черв’ячні сателіти,

5- фланець карданної передачі, 6- ось сателітів, 7- прямозубі

шестерні, 8- ведений вал, 9- ведучий вал, А- до передньої осі,

В- до задньої осі.

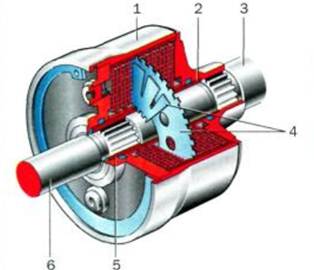

Рис 4. Конструкція віскозної муфти. 1- корпус, 2- вал корпуса,

3,6- ведучий та ведений вали, 4- диски, 5- ущільнення.

Рис 5. Зубчатий диференціал Detroit Locker1 з автоматичним

блокуванням.

Рис 6. Зубчатий диференціал Detroit E- Z Locker1

з автоматичним блокуванням.

Рис 7. Диференціал з фрикціонами friction based LSD автомобілів

позашляховиків Toyota, Nissan, KIA Sportage, що спрацьовують

від різниці в швидкостях та різниці в кутовому моменту автоматично.

Рис 8. Самоблокувадьний героторний дисковий диференціал Gerodisk

(Hydra-Loсk 1 з насосом позашляховика Chrysler.).

Рис 9. Кулачковий диференціал підвищеного тертя БТР-60, ГАЗ-66.

Рис 10. Диференціал з ручним керуванням lockarb.

Рис 11.Гіпоїдний самозаклинюючий диференціал Quaife1.

Рис 12. Схема передачі крутного моменту.

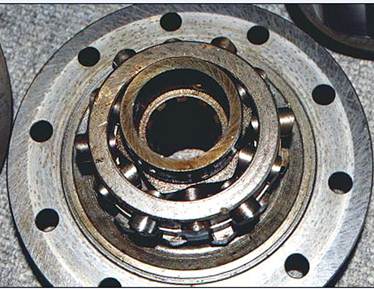

Рис 13. Гіпоїдний диференціал Zexel Torsen 2.

Рис 14. Деталі міжосьового диференціала Zexel Torsen 3

автомобіля 4 Раннер Тойота.

Рис 15. Міжосьовий планетарний диференціал Torsen4.

4 Раннер Тойота

Рис 16. Міжосьовий планетарний диференціал torsen 5

4 Раннер Тойота.

.

Рис 17. Диференціал з віскозною муфтою visco lock small
