Комплектація пострілами

Основні ТТХ| 120мм міномета зразка1938г.

1. Балістичні:

1. Калібр, мм - 120

2. Маса осколково-фугасної міни сталистого чавуну

(з підривником ГВИЗ-7|)кг - 15.7

3. Найбільша початкова швидкість міни, м/сек - 272

4. Найбільший тиск порохових газів в каналі ствола кг/см² - 1030

5. Дальність стрільби ОФ| міною сталистого чавуну

максимальна 5700

мінімальна 460

2. Вагові:

1. Маса міномета в бойовому положенні, кг 282

2. Маса ствола з казенником, кг 105

3. Маса двуноги-лафета, кг 75

4. Маса опорної плити, кг 95

5. Маса запобіжника від подвійного заряджання, кг 7.2

6. Маса міномета з колісним ходом В-20, кг 557

3. Конструктивні:

1. Кут горизонтального обстрілу:

- без перестановки двуноги| (при Y=45),град +/-3

- с перестановкою двуноги| (при Y=45),град +/-15

2. Кути піднесення, град 45.65 і 65.80

3. Ширина ходу В-20, мм 1620

4. Кліренс ходу В-20, мм 330

4. Експлуатаційні:

1.Скорострільність:

- фактична (без виправлення наведення), постр/хв - до 15

2. Час перекладу з похідного положення в бойове і назад, хв. - до 2

3. Швидкість транспортування, км/год - до 60

Бойовий постріл складається з міни, підривника і заряду.

Для стрільби з 120мм міномета застосовуються:

1 - постріли з осколково-фугасною міною зі сталистого чавуну, з підривником ГВИЗ| або М-12 і змінним зарядом;

2 - постріл з осколково-фугасною сталевою міною, з підривником ГВИЗ| або М-12 і змінним зарядом;

3 - постріл з осколково-фугасною міною сталистого чавуну (покращеної конструкції), з підривником ГВИЗ| або М-12 і змінним зарядом;

4 - постріл із запальною міною, з підривником М-3 або М-6 і змінним зарядом;

5- постріл з освітлювальною міною, дистанційним підривником Т-1 і змінним зарядом;

6 - постріл з димовою міною, підривником ГВМЗ-7| або М-12 і змінним зарядом.

Постріли поступають в підрозділи комплектно в парковому закупорюванні (дерев'яних ящиках). У кожному ящику укладено по дві міни. Маса ящика з двома мінами 48 кг.

Перспективні, що розробляються і випробуються в даний час в різних країнах кумулятивні міни з лазерними і інфрачервоними головками в т.ч. з касетними (що розділяються) бойовими частинами для 120 мм і 106,7 мм мінометів.

Учбове питання №2: Загальна будова міномета

Рис. 1

Ствол1 труба; 2 - казенник; 3 - обтюруюче кільце; 4 - хомут з опорами; 5 - гайка; 6 - шплінт; 7 - спеціальний бол; 8 - притискна планка; 9 - баранчик; 10 – болт; а – кільцеві виточення

120мм міномета зразка 1938г. є гладкоствольним (без нарізу), жорстким (без пристроїв противідкату) виробом, що складається з п'яти основних частин:

- ствольної групи;

- двуноги-лафета;

- опорної плити;

- прицільних пристосувань;

- запобіжника від подвійного заряджання.

Ствольна група міномета призначена для напряму польоту міни і виробництва пострілу. Для виробництва пострілу міна із зарядами опускається стабілізатором в дульну частину ствола. Ковзає вниз по стінці ствола і, якщо бойок поставлений в «жорстке» положення, капсуль запалювального| заряду наколюється на бойок. При «вільному» положенні наколювання капсуля здійснюється за допомогою стріляючого пристосування.

Двунога – лафет, сполучен із стволом обоймою амортизатора, служить опорою для ствола міномета в бойовому положенні і забезпечує додання йому кутів вертикального і горизонтального наведення. На двунога|-лафеті поміщені підйомний і поворотний механізми, механізм горизонтування|, приціл.

Опорна плита служить опорою для ствола міномета і, вдавлюючись в грунт у момент пострілу, приймає на себе силу віддачі. Із-за осідання грунту при пострілі ствол міномета переміщається назад, захоплюючи за собою двунога|-лафет. Для зменшення при віддачі сили удару на двунога|-лафет вона сполучена із стволом пружинним амортизатором.

Приціл встановлюється на двунога|-лафеті і призначається для наведення ствола міномета в ціль.

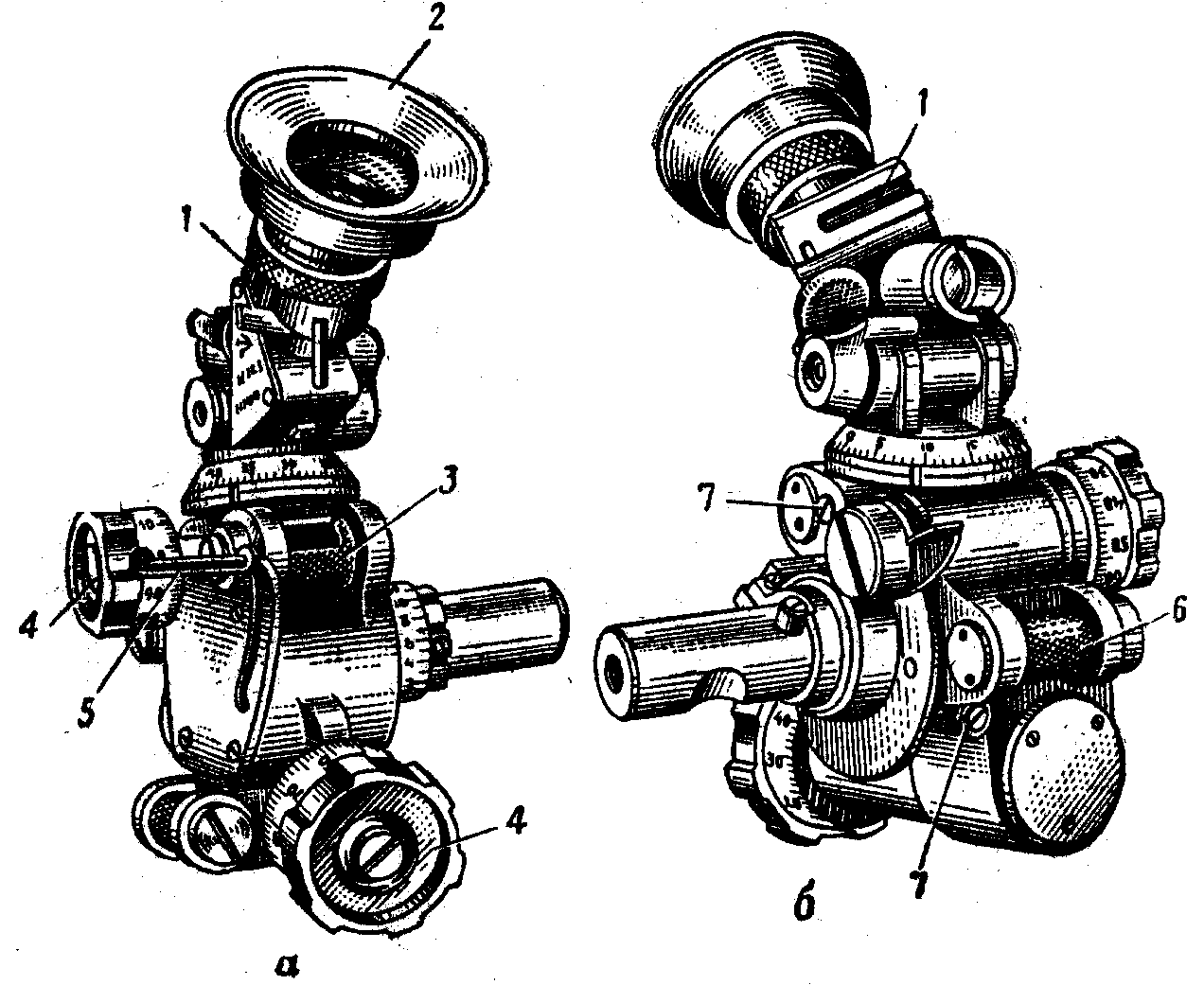

Рис. 2 Приціл МПМ-44М (а – вид позаду; б – вид попереду):1 – вікна підсвічування сітки; 2 – гофрований наочник; 3 – перший поперечний рівень; 4 – гайки кріплення маховиків кутомірного і прицільного механізмів; 5 – кронштейн кришки прицілу; 6 – другий поперечний рівень; 7 –гвинти, що обмежують проворот рівня.

Запобіжник від подвійного заряджання кріпиться на дульній частині ствола і служить для запобігання можливості заряджання міномета другою міною, якщо перша знаходиться в стволі.

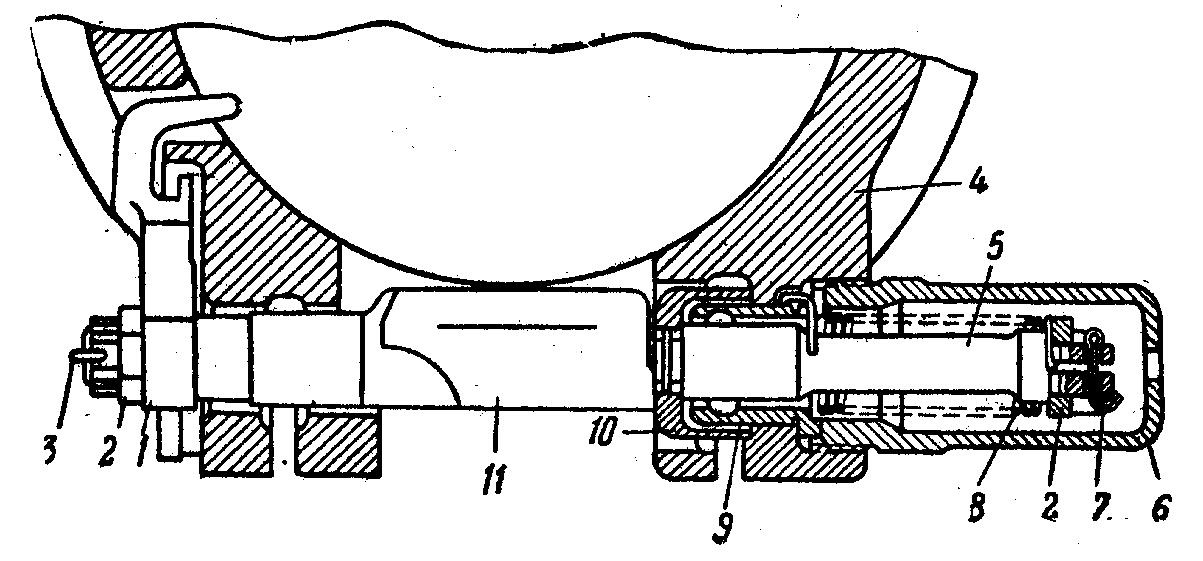

Запобiжний механізм (розріз)

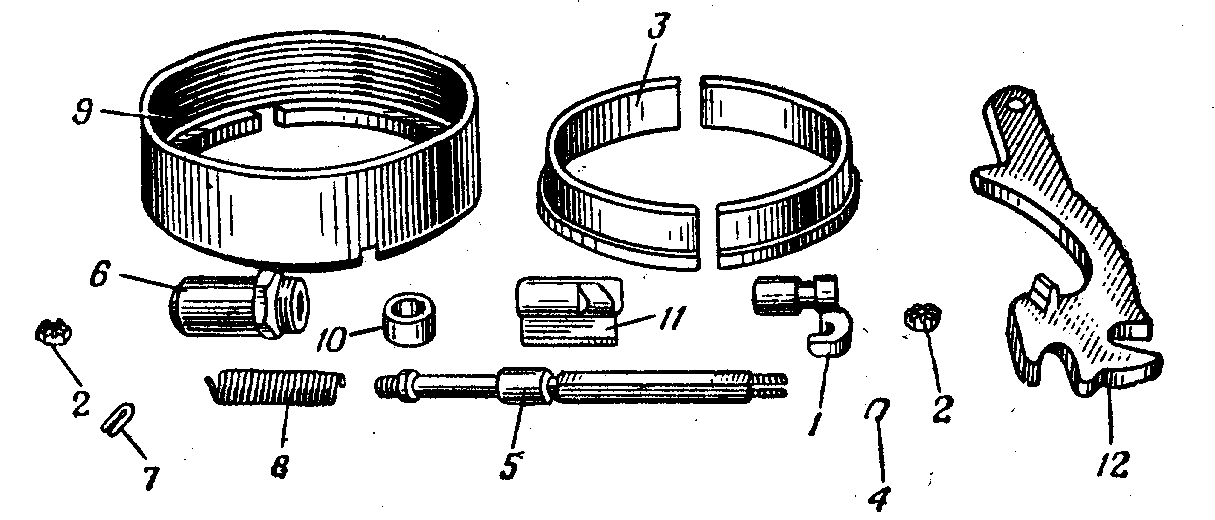

1 – важіль; 2 – гайка; 3 – пружинний шплінт; 4 – корпус запобіжника; 5 – вісь; 6 – ковпачок; 7 – шплінт; 8 – пружина; 9 – втулка; 10 – шайба; 11 – лопатка.Рис. 4 Деталі запобіжника1 – важіль; 2 – гайки; 3 – розрізне кільце; 4 – пружинний шплінт; 5 – вісь; 6 – ковпачок; 7 – шплінт; 8 – пружина; 9 – гайка; 10 – шайба; 11–лопатка; 12 – комбінований ключ.
