Льонозбиральні комбайни

Льонозбиральні комбайни призначені для виривання стебел льону-дов-гунця з ґрунту, відривання від стебел коробочок, подачі льоновороху у при­чіпний візок, зв'язування стебел у снопи або укладання стебел у стрічку на поверхні поля. Використовують дві модифікації комбайнів: із в'язальним апаратом ЛКВ-4А і з розстилальним щитом ЛК-4А.

Рис. 9.7. Функціональна схема льонозбирального комбайна:

1 - розстилальний щиток; 2 - в'язальний апарат; 3 - транспортер вороху; 4 — обчісувальний барабан; 5 — затискний транспортер; 6 — поперечний транспортер; 7 - бральний апарат; 8 - подільник; 9 - причіп; а - зв'язування стебел у снопи; б - розстилання стебел у стрічку

Льонозбиральний комбайн ЛКВ-4А - причіпний, агрегатують його з трак­торами класу 1,4, 2 і 3. Основними складальними одиницями комбайна є зварна рама, п'ять подільників 8 (рис. 9.7), бральний апарат 7, ланцюговий поперечний транспортер 6, затискний транспортер 5, обчісувальний барабан 4, в'язальний апарат 2, стрічковий транспортер вороху 3, механізми пере­дач, три опорних пневматичних колеса, гідросистема та причіпний пристрій.

Подільники 8 виготовлені з металевих прутків і мають вигляд просто­рових клинів. При роботі вони ділять стебла льону-довгунця на чотири стрічки шириною 38 см кожна.

Бральний апарат розміщений із правого боку комбайна. Він складається з чотирьох секцій прогумованих пасів, ведучих та ведених шківів і роликів.

Кожна секція має два паси стрічкового типу, ведучий і три ведених шківи, натяжний та бральний ролики. У верхній частині брального апа­рата встановлені напрямні металеві прутки. Вони підтримують стебла при переміщені їх до поперечного транспортера 6.

Поперечний транспортер 6 комбайна триконтурний. Він складається з трьох втулково-роликових ланцюгів, на яких з певним кроком закріплені голки для захоплення стебел. Вони розміщені під гострим кутом до ланцюга.

Затискний транспортер (рис. 9.8) складається з двох секцій. Нижня секція має прогумований пас 1, ведений 2 та ведучий 8 шківи і дев'ять підтримуючих опорних роликів 9. Верхня секція складається з чотирьох притискних кареток 5, прогумованого паса 3, веденого та ведучого шківів. Внутрішні вітки пасів транспортера притискаються одна до одної. При ро­боті паси утримують стебла і подають їх до обчісувального апарата.

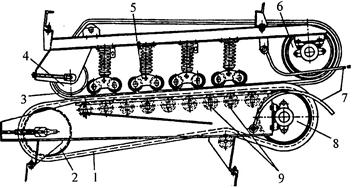

Рис. 9.8. Затискний транспортер комбайна ЛКВ-4А: 1 - нижній пас; 2 і 4 - ведені шківи; 3 - верхній пас; 5 - натискні каретки; 6 і 8 - ведучі шківи; 7 - прутки; 9 - опорні ролики

Обчісувальний апарат складається з барабана 4 (рис. 9.7) і кожуха. Барабан має чотири гребінки. На кожній гребінці закріплені вертикальні і горизонтальні лопатки. За допомогою горизонтальних лопаток льоново-рох перекидається на стрічковий транспортер 3. Вертикальні лопатки за­побігають намотуванню стебел на барабан.

Затискний транспортер 5, обчісувальний апарат 4 і стрічковий транс­портер 3 встановлені на рухомій рамі. Поздовжнє положення рухомої рами регулюють гідроциліндром залежно від обчісування довгих, коротких та полеглих стебел льону-довгунця.

В'язальний апарат 2 має пакувальники, вузлов'яз, затискний пристрій із ножем, голку, скидальні руки, три педалі та механізми передач і ввімк­нення (рис. 9.4).

Робочий процес. Під час руху комбайна подільники 8 (рис. 9.7) розподі­ляють стебла на стрічки, звужують їх і подають до пасів бральних секцій. Бральні паси захоплюють стебла, стискають і виривають їх із ґрунту. Вирвані стебла пасами брального апарата 7 переміщуються вгору і спря­мовуються до поперечного транспортера 6, який частково вирівнює їх і подає до затискного транспортера 5. Останній підводить стебла до обчісу-вального барабана 4 і утримує їх при обчісуванні. Гребінки барабана захо­дять у верхню частину стебел, розчісують їх і відривають коробочки. Ві­дірвані коробочки, разом із насінням та домішками (льоноворох), захоп­люються лопатками барабана і подаються на стрічковий транспортер З, який переміщує льоноворох у кузов тракторного причіпа. Стебла льону-довгунця подаються затискним транспортером 5 до в'язального апарата 2, який формує снопи, зв'язує їх шпагатом і викидає на поверхню поля. Робоча ширина захвату комбайна - 1,5 м. Робоча швидкість - до 10 км/год. Продуктивність - 1,5 га/год.

Регулювання комбайна. Обсяг затискної зони секції брального апара­та регулюють гвинтами брального ролика і веденого шківа. Зусилля при­тискання стебел у затискному транспортері - пружинами кареток, кут похилу гребінок барабана - гвинтовою тягою ексцентрикового механізму, частоту обертання барабана - встановленням на валу змінних зірочок (16 або 18 зубців). Висоту брання стебел у межах 135-360 мм регулюють зміною положення брального апарата по висоті за допомогою вертикаль­ного гідроциліндра, положення рухомої рами обчісувального апарата -допоміжним поздовжнім гідроциліндром.

Льонозбиральний комбайн ЛК-4А має таку саму будову і робочий про­цес, як і комбайн ЛКВ-4А, але він обладнаний розстилальним щитом 1 (рис. 9.7, б) і не має в'язального апарата. Комбайн вириває стебла льону-довгунця з ґрунту, обчісує головки і розстилає стебла стрічкою на полі.
