Конструирование поверхности желоба

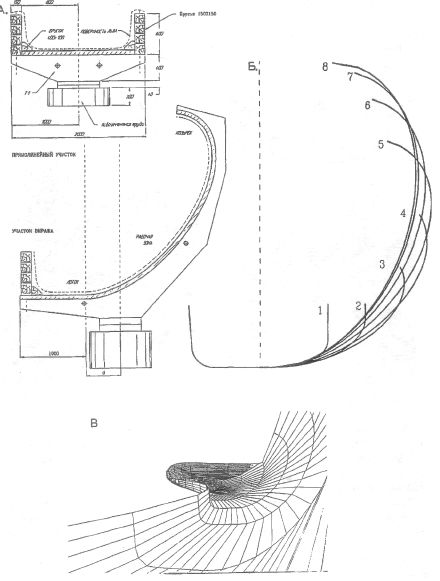

Поверхность желоба рассчитывается по двум проекциям оси (план и профиль) в сочетании с динамическим расчетом параметров, получен­ных при движении системы (рис. 12.6.4 и 12.6.5).

Продольный профиль желоба является проектной линией и одновременно служит направляющей для формообразования поверхности желоба на ос­новании динамического расчета. Ось желоба в плане и продольном профиле состоит из отдельных прямолинейных участков, пересекающихся под раз­личными углами и сопрягаемых криволинейными элементами.

Для определения функциональной возможности трассы необходимо на основании динамики системы рассчитать характерные поперечные сечения виражей. Расчет выполняется последовательно после определения входной скорости в вираж.

Желоб трассы - сложная поверхность из чередующихся прямолинейных отсеков, наклонных призматических и криволинейных поверхностей типа каналовых. Желоб трассы выстраивают кинематическим способом, переме­щая вдоль направляющей (оси) плоскую образующую (шпангоут) пере­менной формы, лежащую в вертикальной плоскости. Плоскость шпангоута при своем движении остается ортогональной горизонтальной проекцией от оси трассы. Закон изменения формы и размеров образующей находится в зависимости от изменения кривизны по длине в плане и скорости на дан­ном участке трассы.

Проектирование трассы включает 3 этапа:

— первый — построение на геодезической подоснове ломаной линии,
определяющей направление трассы. Вершины ломаной закрепляются в пря­
молинейной системе координат геодезической подосновы;

— второй — расчет в вершине ломаной линии радиуса окружности и

СПЕЦИАЛИЗИРОВАННЫЕ ФИЗКУЛЬТУРНО-СПОРТИВНЫЕ СООРУЖЕНИЯ____________________________________________ 415

длины переходных кривых, которые находятся в зависимости от скоростных показателей;

- третий - план оси принимается за направляющую цилиндрической по­верхности. Линия ее пересечения с поверхностью земли является основной для проектирования второй проекции оси трассы - профильной развертки плано­вой линии. Одновременно с прокладкой осевой линии ведется расчет скорости. Вдоль трассы размещаются холодильная станция, электроосветительные приборы, линии часофикации, связи, водопровод, объемные постройки для обслуживания тренировок и соревнований, трибуны для зрителей и другие сооружения.
