Изоляция обмотки статора

Электрическая изоляция обмотки — наиболее ответственный элемент электрической машины, в значительной степени опреде­ляющий ее габариты, вес, стоимость и надежность.

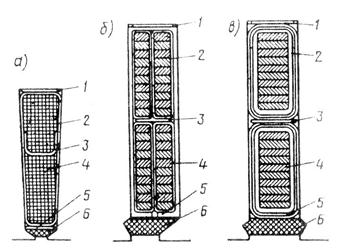

Пазовые стороны обмотки статора рас­положены в пазах (рис. 8.9), которые мо­гут быть полузакры­тыми (а), полуоткры­тыми (б) и открытыми (в). Перед укладкой проводников 4 обмот­ки поверхность паза прикрывают пазовой (корпусной) изоляцией 2 в виде пазовой коро­бочки. Этот вид изо­ляции должен иметь не только достаточную необходимую

Рис. 8.9. Пазы статора

электрическую, но и механическую прочность, так как на него действуют значительные механические силы, возникающие в процессе paботы машины, а особенно в процессе укладки (уплотнения) проводников обмотки в пазах. В нижней части паза располагают прокладку 1.

Электрическая изоляция проводников друг от друга обеспечи­вается витковой изоляцией, в качестве которой в машинах напря­жением до 660 В используют изоляцию обмоточных проводов, а при напряжении 6000 В и выше эта изоляция требует усиления на каждом проводнике специальной витковой изоляцией. В двух­слойных обмотках между слоями укладывают прокладку 3. Паз закрывают клином 6, под который обычно также кладут изоляци­онную прокладку 5.

Способ изоляции паза и применяемые изоляционные материа­лы зависят от типа обмотки, ее рабочего напряжения и температу­ры перегрева. При выборе электроизоляционных материалов для изоляции паза необходимо, чтобы все материалы имели одинако­вую нагревостойкость.

Изоляционные материалы, применяемые в обмотках электри­ческих машин и трансформаторов, разделяют на пять классов нагревостойкости, отличающихся друг от друга предельно допустимой температурой нагрева:

Класс нагревостойкости изоляции……………….	А	Е	В	F	H
Предельно допустимая температура, °С ………
Расчетная рабочая тем- пература обмотки, °С..

Класс изоляции определяет также значение расчетной рабочей температуры при расчете активного сопротивления обмотки.

В последние годы для обмоток статоров при напряжении до 660 В преимущественно применяют провода с эмалевой изоляцией марок ПЭТВ и ПЭТ-155 круглого и прямоугольного сечений. Основным изоляционным материалом для обмоток статоров служат: в низковольтных машинах (до 660 В) — пленкосинтокартон, электронит, лакотканеслюдопласт, а в высоковольтных машинах (6000 В и выше) — стеклослюдопластовая лента, стеклотекстолит и т. п.

С целью улучшения использования габарита машины желательно, чтобы изоляция обмотки в пазах занимала меньше места.

Для оценки использования площади паза пользуются коэффициентом заполнения паза изолированными проводниками

k_n = N_п1 d_из² / S_п', (8.4)

где N_п1 — число проводников в пазе; d_из — диаметр изолированного проводника, мм; S'_n — площадь паза, занимаемая обмоткой (без учета клина), мм².

При использовании обмоточных проводов круглого сечения (пазы полузакрытые) для ручной укладки обмотки k_n = 0,70 ÷ 0,75,для машинной укладки на статорообмоточных станках k_п = 0,70 ÷ 0,72.В высоковольтных машинах пазы статора делают открытыми, так как только в этом случае можно обеспечить надежную пазовую изоляцию.

Контрольные вопросы

1.Начертите развернутую схему трехфазной двухслойной обмотки статора с последовательным соединением катушечных групп для одного из приведен­ных ниже вариантов:

Варианты
Число полюсов 2р...
Число пазов Z1

2.Как изменится ЭДС обмотки с 2р = 6, если последовательное соединение ее катушечных групп изменить на параллельное? Начертите схемы этих соеди­нений.

3.Почему лобовые части однослойных концентрических обмоток располагают в нескольких плоскостях?

4.Каковы достоинства и недостатки двухслойных и однослойных обмоток ста­торов?

5.Почему однофазную обмотку статора укладывают в ²/₃ пазов?

6.Как разделяются электроизоляционные материалы по нагревостойкости?
