Параллельная работа синхронных генераторов.

Глава 21.



На электрических станциях обычно устанавли­вают несколько синхронных генераторов, включае­мых параллельно для совместной работы (рис. 21.1). Наличие нескольких генераторов вместо одного суммарной мощности дает преимущества, объяс­няемые теми же соображениями, которые были из­ложены применительно к параллельной работе трансформаторов (см. § 2.2).

При включении синхронного генератора в сеть на параллельную работу необходимо соблюдать следующие условия: ЭДС генератора в момент подключения его к сети должна быть равна и проти­воположна по фазе напряжению сети ( ), частота ЭДС генератора должна быть равна часто­те переменного напряжения в сети ; порядок следо­вания фаз на выводах генератора должен быть таким же, что и на зажимах сети.

Приведение генератора в состояние, удовлетво­ряющее всем указанным условиям, называют син­хронизацией. Несоблюдение любого из условий син­хронизации приводит к появлению в обмотке статора больших уравнительных токов, чрезмерное значение которых может явиться причиной аварии.

Включить генератор в сеть с параллельно рабо­тающими генераторами можно или способом точной синхронизации, или способом самосинхронизации

Способ точной синхронизации. Сущность это­го способа состоит в том, что, прежде чем включить генератор в сеть, его приводят в состояние, удовле­творяющее всем вышеперечисленным условиям. Момент соблюдения этих условий, т. е. момент син­хронизации, определяют прибором, называемым синхроноскопом. По конструкции синхроноскопы разделяют на стрелочные и ламповые. Рассмотрим процесс синхронизации генераторов с применением лампового синхроноскопа, который состоит из трех ламп 1, 2, 3, расположенных в вершинах равносто­роннего треугольника.

При включении ламп по схеме «на погасание» (рис. 21.2, а) мо­мент синхронизации соответствует одновременному погасанию всех ламп. Предположим, что звезда ЭДС генератора враща­ется с угловой частотой , превышающей угловую частоту



враще­ния звезды напряжений сети . В этом случае напря­жение на лампах определяется геометрической суммой + ; + ; + (рис. 21.2, б).



Рис. 21.1. Включение синхронных генераторов

на параллельную работу:

Г1 - Г4 – синхронные генераторы, ПД1 -ПД4 - приводные двигатели



В момент сов­падения векторов звезды ЭДС с векторами звезды напряжений эта сумма достигает наибольшего значения, при этом лам­пы горят с наибольшим накалом (напряжение на лампах равно удвоенному напряжению сети). В последующие моменты времени звезда ЭДС обгоняет звезду напряже­ний, и напряжение на лампах уменьшается. В момент синхрониза­ции векторы ЭДС и напряжений занимают положение, при кото­ром , т.е. = 0, и все три лампы одновременно гаснут (рис. 21.2, в). При большой разности уг­ловых частот и лампы вспыхивают час­то. Изменяя частоту вращения первичного двигателя, добиваются равенства , о чем будет свидетельст­вовать погасание ламп на длительное время. В этот момент и следует замкнуть рубильник, после чего генератор окажется подключен­ным к сети.

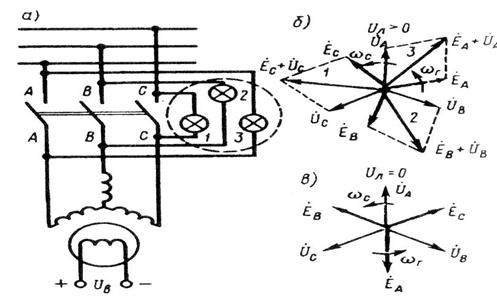

Рис. 21.2. Ламповый синхроноскоп



Способ самосин­хронизации. Ротор не­возбужденного генера­тора приводят во вра­щение первичным дви­гателем до частоты вращения, отличающейся от синхронной не более чем на 2—5%, затем генератор подключают к сети. Для того чтобы избежать перенапряжений в обмотке ротора в момент подключения генератора к сети, ее замыкают на некоторое активное Сопротивление. Так как в момент подключения генератора к сети его ЭДС равна нулю (генератор не возбужден), то под действием напряжения сети в обмотке статора наблюдается резкий бросок тока, превышающий номинальное значение тока генератора. Вслед за включением обмотки статора в сеть подключают обмотку возбуждения к источнику постоянного тока и синхронный генера­тор под действием электромагнитного момента, действующего на его ротор, втягивается в синхронизм, т. е. частота вращения ротора становится синхронной. При этом ток статора быстро уменьшается.

При самосинхронизации в генераторе протекают сложные электромеханические переходные процессы, вызывающие значи­тельные механические воздействия на обмотки, подшипники и муфту, соединяющую генератор с турбиной. Влияние этих воздей­ствий на надежность генератора учитывается при проектировании синхронных генераторов. Способ самосинхронизации (грубой синхронизации) обычно применяют в генераторах при их частых включениях. Этот способ прост и легко автоматизируется.
