Пуск синхронных двигателей

Пуск синхронного двигателя непосредственным включением в сеть невозможен, так как ротор из-за своей значительной инерции не может быть сразу увлечен вращающимся полем статора, частота вращения которого устанавливается мгновенно. В результате устойчивая магнитная связь между статором и ротором не возникает. Для пуска синхронного двигателя приходится применять специальные способы, сущность которых состоит в предварительном приведении ротора во вращение до синхронной или близкой к ней частоте, при которой между статором и ротором устанавливается устойчивая магнитная связь.

В настоящее время практическое применение имеет способ пуска, получивший название асинхронного. Этот способ пуска возможен при наличии в полюсных наконечниках ротора пусковой обмотки (клетки), аналогичной успокоительной обмотке синхрон­ного генератора (см. рис. 21.8). Схема включения двигателя при этом способе пуска приведена на рис. 22.3, а. Невозбужденный синхронный двигатель включают в сеть. Возникшее при этом вращающееся магнитное поле статора наводит в стержнях пусковой клетки ЭДС, которые создают токи .

Рис. 22.3. Асинхронный пуск синхронного двигателя

Взаимодействие этих токов с полем статора вызывает появление на стержнях пусковой клетки электромагнитных сил . Под действием этих сил ротор приводится во вращение (рис. 22.3, б). После разгона ротора до частоты вращения, близкой к синхронной , обмотку возбуждения подключают к источнику постоянного тока. Обра­зующийся при этом синхронный момент [см. (21.10)] втягиваем ротор двигателя в синхронизм. После этого пусковая обмотка дви­гателя выполняет функцию успокоительной обмотки, ограничивая качания ротора (см. § 21.4).

Чем меньше нагрузка на валу двигателя, тем легче его вхождение в синхронизм. Явнополюсные двигатели малой мощности, пускаемые без нагрузки на валу, иногда входят в синхронизм лишь за счет реактивного момента, т. е. даже без включения обмотки возбуждения.

С увеличением нагрузочного момента на валу вхождение дви­гателя в синхронизм затрудняется. Наибольший нагрузочный момент, при котором ротор синхронного двигателя еще втягивается и синхронизм, называют моментом входа двигателя в синхронизм . Величина асинхронного момента при частоте вращения зависит от активного сопротивления пусковой клетки, т. е. от сечения стержней и удельного электрического сопротивле­ния металла, из которого они изготовлены (см. рис. 13. ).

Следует обратить внимание, что выбор сопротивления пуско­вой клетки , соответствующего значительному пусковому моменту , способствует уменьшению момента входа в синхронизм и, наоборот, при сопротивлении , соответствующем небольшому пусковому моменту (), момент входа в синхронизм увеличивается (рис. 22.4).

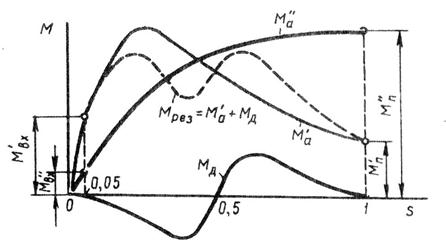

Рис. 22.4. Асинхронные моменты при пуске синхронного двигателя:

, — основной момент;

— дополнительный момент,

— момент входа в синхронизм

В процессе асинхронного пуска обмотку возбуждения нельзя оставлять разомкнутой, так как магнитный поток статора, пересекаю­щий ее в начальный период пуска с синхронной скоростью, наводит в ней ЭДС. Вследствие большого числа витков обмотки возбуждения эта ЭДС достигает значений, опасных как для целости изоляции са­мой обмотки, так и для обслуживающего персонала. Для предотвра­щения этого обмотку возбуждения на период разгона ротора замыкают на активное сопротивление , примерно в десять раз большее сопротивления обмотки возбуждения. Переключение зажимов И1 и И2 обмотки возбуждения с сопротивления на зажимы возбудителя осуществляют переключателем П (см. рис. 22.3, а).

Замыкание накоротко обмотки возбуждения на время пускания двигателя нежелательно, так как при этом обмотка ротора образует однофазный замкнутый контур, взаимодействие которого с вращающимся полем статора также создает дополнительный асинхронный момент . Однако при частоте вращения, равной половине синхронной, этот момент становится тормозящим (рис. 22.4) и создает «провал» в характеристике пускового (асинхронного) момента (пунктирная кривая). Это заметно ухудшает пусковые свойства синхронного двигателя.

При асинхронном пуске синхронного двигателя возникает значительный пусковой ток. Поэтому пуск синхронных двигателей непосредственным включением в сеть на номинальное напряже­ние применяют при достаточной мощности сети, способной вы­держивать без заметного падения напряжения броски пускового тока пяти- или семикратного значения (по сравнению с номиналь­ным током). Если же мощность сети недостаточна, то можно при­менить пуск двигателя при пониженном напряжении (см. § 15.2): автотрансформаторный или реакторный.
