месторождения остаточные извлекаемые запасы нефти не будут превышать 1 млн. т, дальнейшую разработку месторождения производят по согласованию с ГКЗ России на базе запасов, принятых ЦКЗ соответствующего министерства и ведомства; по

-158-

согласованию в ГКЗ России и Госгортехнадзором России месторождения нефти и газа, расположенные в акваториях морей и океанов, на срок до 5 лет на базе запасов, принятых ЦКЗ РАО "Газпром", с последующим их утверждением в ГКЗ России; месторождения газа, расположенные в районах действующих газопроводов, а также месторождения с запасами до 30 млрд. м³ в других районах на срок до 5 лет на базе запасов, принятых ГКЗ России. Если после 5 лет разработки месторождения остаточные запасы газа не будут превышать 3 млрд. м, дальнейшую разработку месторождения производят по согласованию с ГКЗ России на базе запасов, принятых ЦКЗ министерства и ведомствами, осуществляющими разработку месторождения; месторождения нефти с извлекаемыми запасами до 1 млн. т и газа с запасами до 3 млрд. м³ на базе запасов категорий С-| и С^, принятых ЦКЗ соответствующих министерств и ведомств, без последующего утверждения в ГКЗ России.

На месторождениях, введенных в разработку, следует переводить запасы категорий С-| и С^ в категории А и В по данным бурения и исследования эксплуатационных скважин, а в необходимых случаях - по данным доразведки.

В тех случаях, когда в результате доразведки, проведенной на разрабатываемом месторождении, балансовые и извлекаемые за­пасы категорий а+в+с-) увеличатся по сравнению с ранее утвер­жденными ГКЗ России более чем на 20 %, а также когда общее ко­личество списанных и намеченных к списанию в процессе разра­ботки и при доразведке месторождения (как не подтвердившихся или не подлежащих отработке по технико-экономическим причинам) балансовых и извлекаемых запасов категорий а+в+с-]

превысит нормативы, установленные действующим положением о порядке списания запасов полезных ископаемых с баланса предприятий по добыче нефти и газа, запасы должны быть пересчитаны и переутверждены в ГКЗ России.

7.2. Оформление материалов подсчета запасов

Материалы по подсчету запасов должны содержать: 1) текст отчета; 2) таблицы к подсчету запасов; 3) графические материалы;

4) документацию геологоразведочных, геофизических, гидрогеологических, исследовательских и опробовательских работ и другие исходные данные для подсчета запасов, а по

-159-

эксплуатируемым залежам также данные эксплуатации. Текст отчета должен быть кратким, содержать анализ имеющегося фактического материала и выводы. Основное внимание в нем должно быть уделено вопросам, связанным с обоснованием подсчетных параметров в представляемых на утверждение запасах.

Текст подсчета запасов сопровождается следующими графическими материалами: обзорной картой района месторождения, структурными картами по данным полевой геофизики, структурного бурения или иных методов, сводным (нормальным) геолого-геофизическим разрезом месторождения в масштабе от 1:500 до 1:2000, схемами корреляции, картами эффективной и нефтенасыщенной (газонасыщенной) мощностей, подсчетными планами по каждому пласту в масштабе, зависящем от размеров месторождения и сложности его строения.

Подсчетные планы составляют на основе структурной карты по кровле (поверхности) продуктивных пластов-коллекторов или же по хорошо прослеживающемуся реперу вблизи кровли пласта. На подсчетных планах показывают внешний и внутренний контуры нефтегазоносности, границы категорий запасов и все пробуренные скважины на дату подсчета запасов: а) разведочные;

б) добывающие; в) законсервированные; г) нагнетательные и наблюдательные; д) давшие безводную нефть, газ, нефть с водой, газ с конденсатом и водой, воду; е) находящиеся в опробовании;

ж) неопробованные с указанием характеристики нефте-, газо-, водонасыщенности пластов-коллекторов по данным интерпретации материалов комплекса методов промыслово-геофизических исследований; з) вскрывшие пласт, сложенный непроницаемыми породами; и) ликвидированные с указанием причины ликвидации.

По испытанным скважинам указывают: интервалы глубин и отметок кровли и подошвы коллектора и интервалы перфорации;

начальный и текущий дебиты нефти, свободного газа и воды;

диаметр штуцера; продолжительность эксплуатации; добычу и процент воды; количество учтенных при подсчете запасов определений пористости, проницаемости.

По добывающим скважинам приводят: дату вступления в эксплуатацию; начальные и текущие дебиты; пластовые давления;

добытое количество нефти, газа, воды; дату начала обводнения и текущий процент обводнения.

На подсчетном плане должно быть точно нанесено положение устьев и забоев скважин и точек пересечения ими кровли соответствующего продуктивного пласта. Кроме того, на нем помещается таблица с указанием принятых подсчетных

-160-

параметров, количества подсчитанных запасов разных категорий. При повторном подсчете запасов на подсчетные планы должны быть нанесены границы категорий запасов, утвержденных по предыдущему подсчету, а также выделены скважины, пробуренные после предыдущего подсчета запасов. Кроме этих материалов приводят также графики и дополнительный картографический материал, обосновывающий подсчет. К подсчету запасов прилагаются следующие материалы первичной документации: описание керна, акты опробования скважины, лабораторные анализы, каротажные диаграммы и др.

7.3. Методы подсчета запасов нефти

Для подсчета запасов нефти используют следующие методы:

объемный, статистический и материального баланса. Выбор того или иного метода обусловлен качеством и количеством исходных данных, степенью изученности месторождения и режимом работы залежи нефти. В геологопромысловой практике наиболее Широко применяется объемный метод. Его можно использовать при подсчете запасов нефти на различных стадиях разведанности и при любом режиме работы залежи.

Существуют несколько вариантов объемного метода:

собственно объемный, объемно-статистический, гектарный, объемно-весовой и метод изолиний. Наиболее часто пользуются собственно объемным методом.

Объемный метод подсчета запасов нефти основан на данных о геолого-физической характеристике объектов подсчета и условиях залегания нефти в них.

При подсчете запасов нефти объемным методом используют формулу (7.1):

(7.1)

где бизв - извлекаемые запасы нефти, т; F - площадь нефтенос­ности, м²; h - эффективная нефтенасыщенная мощность пласта, м;

А-п - коэффициент открытой пористости; А'ц - коэффициент

нефтенасыщенности; г] - коэффициент нефтеотдачи; р^ - плотность нефти в поверхностных условиях, т/м³; 0 - пересчетный коэффициент, учитывающий усадку нефти; в=УЬ {b - объемный коэффициент пластовой нефти).

В этой формуле произведение Fh представляет собой объем залежи; Fh k^ - поровый объем залежи; Fh k^ A-ц - объем нефти в

11 Каналин

-161-

порах пласта; Fhk^k^rf - объем нефти, который может быть поднят на поверхность при существующих способах разработки залежи;; Fhk^k^r] в - объем нефти, который может быть извлечен на поверхность с учетом перевода нефти из пластовых в поверхностные условия; FJi k^ k^ 77 в /?ц - запасы нефти в т,

которые могут быть извлечены из недр на поверхность в результате эксплуатации залежи (т.е. промышленные, или извлекаемые запасы нефти).

Площадь нефтеносности F определяют на основании данных о положении контуров нефтеносности. Площади нефтеносности за­меряют планиметром на подсчетных планах продуктивного объекта (пласта) раздельно по полям различных категорий запа­сов. Для установления контуров нефтеносности необходимо найти положение ВНК по данным комплекса промыслово-геофизических исследований, результатов опробовании скважин и данным анали­за кернов. Особое значение при этом приобретают результаты по-интервального опробования. За нижнюю границу ВНК принимается граница, выше которой фазовая проницаемость для нефти выше нуля. Основная систематическая погрешность при определении площади нефтеносности связана с погрешностью определения положения ВНК. Завышение отметки ВНК приводит к занижению площади нефтеносности, занижение приводит к завышению площади нефтеносности.

Эффективную нефтенасыщенную мощность h определяют преимущественно по данным промыслово-геофизических методов с учетом опробования и анализа кернов. Сначала необходимо оценить эффективную мощность, т.е. мощность части разреза, представленного коллекторами, которые удовлетворяют промышленным кондициям. Интервалы разреза, характеризующиеся значениями коллекторских параметров ниже кондиционных, должны учитываться при расчете средних значений эффективных нефтегазонасыщенных мощностей. Среднюю величину нефтенасыщенной мощности можно рассчитать либо как среднюю арифметическую, либо как среднюю взвешенную по площади.

Среднюю арифметическую величину используют в случае, когда количество данных об исследуемом параметре невелико, либо когда значения этого параметра относительно мало разнятся. Рассчитывают ее по формуле

й=(/)1+/;2+йз+.--+А„)/», (7.2) где?;i, /;2, из,..., й„ - значения нефтенасыщенной мощности по отдельным скважинам; п - число скважин.

-162-

При бурении большого количества скважин и наличии тенденции к изменению нефтенасыщенной мощности по площади для вычисления средней ее величины строят карты эффективной нефтенасыщенной мощности.

Среднюю эффективную нефтенасыщенную мощность следует рассчитывать как среднюю арифметически взвешенную по площади величину по карте эффективных нефтенасыщенных мощностей с помощью формулы

Vi +- (7.3)

где /i, /г,..., /„ - площади отдельных участков пласта, ограниченные соседними изопахитами, м²; \, h^,..., h„ -

изопахиты, м, соответствующие указанным участкам.

Для определения среднего значения нефтенасыщенной мощности сильно неоднородных пластов (частое чередование литологических разностей по площади и разрезу) пользуются картами распространения коллекторов. По ним с помощью различных способов интерполяции выявляют границы распространения коллекторов.

Наиболее известны три основных вида интерполяции при построении карт коллекторов: а) линейная (на нуль), т.е. на нулевую эффективную мощность пласта, вскрытого скважиной;

б) нелинейная - на середину расстояния между скважинами, из которых одна вскрыла пласт-коллектор нулевой мощности; в) с учетом закономерностей изменения эффективной мощности и литологии пластов.

При наличии коллекторов со значительной неоднородностью может происходить ошибка систематического завышения мощности коллекторов, которые по геофизическим данным могут выглядеть как однородный нефтяной пласт. Так может быть при наличии в пласте тонких глинистых пропластков или тонких плотных полупроницаемых пропластков. Для исключения систематической ошибки необходимо анализировать керновый материал из скважин со 100 % выносом и вводить поправку в результаты геофизических исследований.

Объем нефтенасыщенной части пласта можно найти методом графического интегрирования, при котором вначале определяют площадь сечения нефтенасыщенной части пласта в направлениях наиболее тесного расположения скважин или изопахит. Площадь сечения определяется по нескольким поперечным профилям.

И*

-163-

Профиль пласта вычерчивают в масштабе, его площадь вычисляют как сумму площадей составляющих его фигур. В общем случае площадь сечения пласта в направлении 1-1

I-I-

(7.4)

(hi+lb)u (f^n-l^+hn)^ln U,_tl1 2

—————————— j- 4- ——————————— -+- L M -

где 1, 2,..., «- порядковые номера скважин (или изопахит) на линии сечения; \, 1^,...,1^, /„^ - расстояния в м соответственно от контура залежи до скв.1, от скв.1 до скв.2,..., от скв.п до контура залежи; h[, h-^,..., /;„ -эффективная нефтенасыщенная толщина

пласта в м соответственно по скв.1, 2, и (или значение мощностей по линиям изопахит, пересекающих линию профиля 1-1).

Таким же образом рассчитывают площадь сечения по остальным профилям. Затем через середины поперечных профилей проводят линию продольного профиля LL и строят график для определения объема нефтенасыщенной части пласта. Этот график отображает характер изменения площади поперечного сечения залежи по ее длине вдоль линии LL. Объем пласта определяется как площадь, заключенная внутри графика:

I -

Гад (^I+^D^II (^V-l+^w)^ ^yLy+il

V=[^———-^——— +-⁴-————2————⁺ 2 J

, где I, II,..., N - порядковые номера поперечных сечений пласта;

li, lti,..., Lf/, L^+i - расстояние в м вдоль линии LL соответственно от контура залежи до сечения 1-1, от сечения 1-1 до сечения II-II,..., от сечения N-N до контура залежи; S-[, S^,...,

S^r - площади поперечных сечений пласта в м² соответственно в

направлениях I-I, II-II,..., N-N.

Широкое применение графопостроителей и современных персональных ЭВМ позволяет считать применение метода графического интегрирования весьма перспективным.

Коэффициент открытой пористости А-п определяется на

основании анализа кернов, отобранных из продуктивного разреза при бурении скважин. Однако в связи с малым выносом керна значительные части разреза, особенно высокопористые, остаются часто неисследованными. Поэтому значительную ценность представляют результаты оценки пористости с помощью промыслово-геофизических методов. Последние не позволяют

-164-

непосредственно установить величину пористости, но оценивают величины геофизических параметров, которые связаны корреляционными зависимостями с коллекторскими свойствами пород и, в частности, с их пористостью, определенной по керну.

При оценке среднего значения открытой пористости выбор того или иного варианта усреднения зависит от характера изменения пористости по площади залежи и по разрезу, от числа скважин и расположения их на структуре, от количества определений по каждой скважине.

Средний коэффициент открытой пористости т вычисляется как средняя арифметическая или средняя геометрическая величина:

(7.6)

т = ^r^m^m•^m^...m^

а также как средняя гармоническая величина:

т

(7.7)

1 /-и(1 / /и, + 1 / т^ +...+]/ от„

где to}, w^,..., w„ - значения коэффициентов пористости по

скважинам.

При значительном количестве исходных данных рассчитывается среднее арифметическое значение пористости, а при малом количестве - среднее геометрическое или среднее гармоническое.

При определении среднего значения коэффициента открытой пористости необходимо оценить величину кондиционного предела пород по пористости и исключить из анализа образцы интервалов, характеризующиеся некондиционными значениями пористости.

Коэффициент нефтенасыщенности k^ устанавливают

лабораторным путем при исследовании кернов, отобранных в специальных скважинах, где продуктивные отложения пройдены с применением безводных (преимущественно известково-битумных) промывочных растворов.

Это позволяет оценить истинное соотношение флюидов в порах пород. Однако таких скважин недостаточно, поэтому в нефтегазопромысловой практике чаще пользуются косвенными методами определения коэффициентов нефтенасыщенности.

Достаточно подробно методика лабораторных и геофизических методов определения нефтенасыщенности приведена в разделе 5.1.

Методы усреднения полученных значений нефтенасыщенности аналогичны методам усреднения значений пористости.

-165-

Коэффициент нефтеотдачи является важнейшим подсчетным параметром при оценке извлекаемых запасов. Как известно, одним из важнейших факторов, влияющих на коэффициент нефтеотдачи, является режим пласта. При современной технологии разработки большинство залежей разрабатывается с применением искус-- ственной системы заводнения, т.е. фактически режим работы для всех залежей одинаков. Однако, как показывает опыт разработки, величины текущей и конечной нефтеотдачи для различных залежей и даже для различных блоков одной и той же залежи существенно различны. Эти различия обусловлены огромным разнообразием геолого-геофизических условий, в которых находятся залежи нефти. Изменчивость геологических характеристик пласта количественно принято выражать при помощи показателей неоднородности.

Конечный коэффициент нефтеотдачи ту характеризует завершенный процесс выработки залежи. Эта величина показывает, какая доля начальных геологических запасов извлекается или может быть извлечена при условии эксплуатации залежи до предела экономической рентабельности.

Использование проницаемости пласта и вязкости нефти при прогнозе конечной нефтеотдачи.

При прогнозе конечной нефтеотдачи в качестве обобщенной геолого-физической характеристики часто используют коэффициент проницаемости пласта, который является основным параметром при гидродинамических расчетах фильтрации. Коэффициент проницаемости и относительная вязкость нефти /<о

= '"у в пластовых условиях используются для прогноза

• ^в

конечной нефтеотдачи в разработанном М.Н.Кочетовым и др. "Временном методическом руководстве по определению коэффициентов нефтеотдачи залежей при подсчете запасов нефти по данным геологоразведочных работ". Согласно этому руководству методика определения нефтеотдачи учитывает характер коллекторов и насыщающих флюидов, режим работы и величину запасов залежей.

По нефтяным залежам, характеризующимся водонапорным режи­мом и начальными балансовыми запасами нефти категорий А+В+ С-|

менее 50 млн. т, рекомендуется использовать статистические зависимости, полученные в результате обработки данных по большому количеству месторождений, находящихся в различной ста­дии истощения запасов. При этом в связи с большим разнообразием геологических особенностей залежей они подразделены на группы по литологии коллекторов, их неоднородности и проницаемости.

-166-

Рис.32. График зависимости проектных коэффициентов нефтеотдачи h от соотно­шения вязкостей нефти и воды '"" для /'в сравнительно однородных терригенных по-ровых коллекторов с различной проница­емостью, разрабатываемых при водонапор­ном режиме. Шифр линий - проницаемость Ю-чЭм²

О 5 Ю 15 SOJU^

Рис.33. График зависимости проектных коэффициентов нефтеотдачи от соотноше­ния вязкостей нефти и воды для неодно­родных терригеиных поровых коллекторов с различной проницаемостью, при водо­напорном режиме. Шифр линий - прони­цаемость Ю"¹⁵ м²

Рис.34. График зависимости проектных коэффициентов нефтеотдачи от соотноше­ния вязкостей нефти и воды для карбонат­ных поровых коллекторов с различной про­ницаемостью, разрабатываемых при водо­напорном режиме (по «Временному мето­дическому руководству» /9/. Шифр линий -проницаемость, Ю-¹⁵ м²

По литологии коллекторов выделены залежи в терригенных коллекторах и в карбонатных коллекторах, по степени неодно­родности коллекторов - в сравнительно однородных и в неодно­родных. К сравнительно однородным отнесены объекты с коэффи­циентом песчанистости более 0,75, коэффициентом расчлененности менее 2,1 и числом характерных прослоев более трех; карбонатные коллекторы по степени неоднородности отнесены к неоднородным.

По проницаемости для терригенных коллекторов выделены группы залежей, входящих в пределы проницаемости, •10'¹⁵ м²: 20-50; 50-100; 100-300; 300-800; более 800. Для карбонатных коллекторов ввиду ограниченности исходных данных- залежи разделены по группам, входящим в интервалы проницаемости, •10"¹⁵ м²: 20-50; 50-100; более 100.

Для определения коэффициентов нефтеотдачи по указанным залежам рекомендуется использовать графические зависимости, представленные на рис.32, 33, 34.

167-

Полученные зависимости обладают достаточно тесной связью, однако, как и любые корреляционные зависимости, они являются приближенными и характеризуются определенной погрешностью. При этом следует иметь в виду, что наиболее надежные результаты дают левые и центральные части кривых, менее надежные - правые, проведенные условно по аналогии с другими графиками.

При граничных значениях проницаемости, попадающих на две соседние зависимости (например, для проницаемости 50 и

-15 2

100-10 м) следует брать отсчеты по обеим зависимостям и значение нефтеотдачи принимать как среднее арифметическое из двух отсчетов. При определении коэффициентов нефтеотдачи по данным графикам следует пользоваться только приве­денными на них кривыми, не прибегая к их интерполяции и экстраполяции. Метод интерполяции между приведенными кривыми исключается ввиду того, что эти кривые показывают зависимость величины нефтеотдачи от соотношений вязкостей нефти и воды не для какого-то отдельного значения проницаемости, а для ее интервалов. Метод экстраполяции предлагаемых кривых не рекомендуется ввиду того, что область больших соотношений вязкостей нефти и воды не подтверждена фактическими данными зависимости между указанными параметрами, и характер этой зависимости в данной области может быть иным, чем в области меньших соотношений вязкостей нефти и воды.

Прогноз текущей и конечной нефтеотдачи с использованием комплексных показателей неодно­родности.

Авторами изложенной выше методики на основании обобщения большого геологического материала показано, что при одних и тех же вязкости нефти и проницаемости пласта величина конечной нефтеотдачи существенно зависит от неоднород­ности пласта, чем и объясняется неоднозначность ее прогноза. Для исключения этого недостатка созданы геологопромысловые модели с использованием комплексных показателей неоднородности для объектов III и IV иерархических уровней.

Применение /Сцеод ^в качестве обобщенной геолого-физической характеристики объекта разработки при прогнозе конечной нефтеотдачи регламентировано РД 39-1-199-79. Используя /Сцеод

в качестве обобщенной геолого-физической характеристики и используя данные о текущей и конечной нефтеотдаче объектов, находящихся в поздней стадии разработки, с помощью

-168-

^книlд^ншп

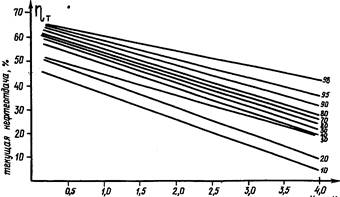

Рис.35. Пример графо-аналитического выражения простейшей геологопромысловой адаптационной модели для прогноза текущей и конечной нефтеотдачи. Шифр кривых - обводненность продукции, %

регрессионного анализа получены простые статистические модели, позволяющие прогнозировать текущую и конечную нефтеотдачу при различной обводненности продукции в случае вытеснения нефти водой.

Аналитическое выражение модели:

(7.8)

где Ay (t) - свободный член линейного уравнения в

фиксированный момент времени; B(t) - коэффициент при геолого-технологических параметрах на фиксированный момент времени;

неод

k комплексный показатель неоднородности; А:зап

коэффициент запаса нефти, приходящегося в среднем на одну скважину, равный отношению бфакт. на скв. ^300 тыс.т.

На рис.35 дано графическое отображение модели при обводненности продукции от 10 до 98 %. Технология разработки в некоторой мере учитывается с помощью коэффициента запаса, который вводится при превышении величины запасов нефти, приходящихся на скважину, свыше 300 тыс.т, а его введение по физическому смыслу характеризует увеличение геологической неоднородности дренируемого скважиной объема.

Приведенная на рис. 35 модель - простейшая из серии адаптационных геологопромысловых моделей АГПМ (М.А. Токарев. Комплексный геологопромысловый контроль за

- 169-

текущей нефтеотдачей при вытеснении нефти водой. М.:"Недра", 1990). АГПМ могут быть использованы для объектов на любом иерархическом уровне.

Плотность нефти определяют в стандартных условиях (в лаборатории). Для расчета берут среднюю величину по пласту на основании данных анализа проб нефти, взятых по ряду скважин.

Пересчетный коэффициент в. или величину, обратную объемному коэффициенту пластовой нефти Ь, вводят для приведения подсчитанных запасов нефти в недрах к стандартным условиям на поверхности. Объемный коэффициент пластовой нефти определяют по результатам лабораторного анализа глубинной пробы пластовой нефти либо косвенным путем.

Кроме объемного при подсчете запасов нефти используют методы материального баланса и статистический.

Метод материального баланса является практическим приложением закона постоянства материи. Применяя его, исходят из равенства начального количества нефти (газа) в недрах количеству добытой и оставшейся в недрах нефти.

Подсчет извлекаемых запасов нефти основан на данных об изменении пластового давления и количественных соотношений между нефтью и газом (свободным, растворенным) в процессе разработки (отбора жидкости, газа). Поэтому до начала разработки и в ранние ее периоды метод материального баланса неприменим. Кроме того, даже при достаточно длительной разработке применение его ограничивается трудностями точного определения довольно большого числа параметров, характеризу­ющих пластовые условия (пластового давления, газосодержания, температуры и,др.). Есть и другие обстоятельства (например, воздействие на пласт), ограничивающие применение метода материального баланса.

Статистический метод основан на статистических связях между различными показателями разработки. Среди них наиболее известны связи между предыдущими и последующими дебитами нефти, текущими и накопленными отборами нефти, долей воды (нефти) в продукции залежи и накопленными отборами нефти и т.п.

Применение статистического метода, так же как и метода материального баланса, возможно, следовательно, после достаточно длительной разработки. Однако статистический метод дает гораздо более достоверные результаты при подсчете запасов нефти, поскольку необходимые для расчета показатели разработки достаточно легко, точно и регулярно определяются в процессе эксплуатации. Кроме того, применение статистического

-170-

метода не ограничивается режимом работы залежи. Он применим при любом воздействии на пласт.

Основными критериями выбора метода подсчета запасов нефти являются режим залежи и степень ее изученности (разведанности). При выборе метода подсчета в зависимости от режима необходимо руководствоваться следующим: при водонапорном режиме возможно применение объемного и статис­тического методов; при упруго-водонапорном и смешанных режи­мах - объемного и метода материального баланса; при режимах газовой шапки и растворенного газа - всех трех методов; при гравитационном режиме - объемного и статистического методов.

Следовательно, наиболее универсален объемный метод. Однако, для пластов со значительной литолого-физической изменчивостью, когда трудно установить достоверные средние значения мощности, пористости и других параметров, применение объемного метода может быть затруднено. В этом случае данные этого метода целесообразно уточнить статистическим методом или методом материального баланса в процессе разработки.

Применение метода материального баланса тоже может осложниться вследствие неравномерного распределения пласто­вых давлений в связи с литолого-физической неоднородностью пласта. Тогда более эффективен статистический метод.

При выборе метода подсчета запасов нефти в зависимости от степени разведанности залежи (категорий запасов) необходимо руководствоваться следующим. Объемный метод подсчета запасов можно применять на любой стадии разведанности залежи, статистический - в тех случаях, когда имеются данные продолжительной эксплуатации, материального баланса - также при наличии данных, получаемых в процессе более или менее длительной разработки. Поэтому запасы низких категорий (С-|,

Сз) подсчитывают объемным методом.

7.4. Методы подсчета запасов газа

При подсчете запасов газа различают свободный газ, т.е. из газовых залежей и газовых шапок нефтегазовых (газонефтяных) залежей, и газ, растворенный в нефти (попутный газ).

7.4.1. Подсчет запасов свободного газа
